Электромагниты МТ 5202
Электромагниты МТ-5202 (110В, 220В, 24В) переменного и постоянного тока, однофазные, предназначенные для применения в качестве комплектующих изделий для дистанционного управления исполнительными механизмами различного промышленного назначения для эксплуатации в стационарном состоянии. Электромагниты рассчитаны для включения в сеть переменного тока частоты 50 и 60 Гц на номинальное рабочее напряжение до 660 В. Электромагниты выпускаются с гибкими выводами и контактными зажимами открытого и закрытого исполнения, применяются в гидрораспределителях ПГ 73-11.
Электромагниты работают при значениях напряжения питающей сети от 0,9 до 1,1 номинального значения в продолжительном (ПВ=100%) и повторно – кратковременном (ПВ=15%; ПВ=40%) режимах.
Технические характеристики магнитов МТ
| Тип: |
МТ5202 |
| Номинальный ход якоря, мм: |
5,0 (10,0) |
| Режим работы, ПВ%: |
100; 40; 15 |
| Номинальное тяговое усилие, Н: |
|
| |
- ПВ 100% |
19 (16) |
| |
- ПВ 40% |
21 (18) |
| - ПВ 15% |
30 (25) |
| Время срабатывания, с: |
|
| |
- ПВ 100% |
0,09 (0,110) |
| |
- ПВ 40% |
0,10 (0,120) |
| - ПВ 15% |
0,13 (0,160) |
| Время возврата, с: |
0,08 (0,10) |
| Номинальная частота включений, в час: |
|
| |
- ПВ 100% |
3000 (1500) |
| |
- ПВ 40% |
2000 (1000) |
| - ПВ 15% |
1500(600) |
| Номинальная активная мощность, Вт: |
|
| |
- ПВ 100% |
26 |
| |
- ПВ 40% |
32 |
| - ПВ 15% |
46 |
| Напряжение питания, В: |
24; 110; 220; 380 |
| Степень защиты: |
IP00; IP20 |
| Условия эксплуатации: |
УХЛ4; Т3; У3 |
| Рабочее положение: |
горизонтальное, вертикальное |
| Габаритные размеры ШхДхВ, мм: |
67×67×90 |
| Масса, кг, не более: |
0,95 |
|
В скобках указаны данные при номинальном ходе якоря 10,0 мм
|
| Наименование: Электромагнит, МТ5202, МТ-5202. |
Структура условного обозначения электромагнита МТ
| МТ Х1 Х2 Х3 Х4 Х5 Х6 |
| МТ |
Условное обозначение серии электромагнитов. |
| Х1 |
Цифра, определяющая габарит электромагнита: 5, 6. |
| Х2 |
Цифра, определяющая исполнение электромагнита по способу воздействия якоря на исполнительный механизм: 2 — толкающее. |
| Х3 |
Цифра, определяющая номинальный режим работы электромагнита: |
| |
0 – ПВ=100% (40%); |
| |
1 – ПВ=15%. |
| Х4 |
Цифра, определяющая исполнение электромагнита по роду защиты от окружающей среды: |
| |
1 – IP00; |
| |
2 – IP20; |
| |
3 – IP54. |
| Х5 |
Буква, определяющая исполнение катушки: |
| |
Г — с гибкими выводами; |
| |
К — с контактными зажимами. |
| Х6 |
Буква, определяющая экспортное исполнение: |
| |
Э — для стран с умеренным климатом; |
| |
Т — для стран с тропическим климатом. |

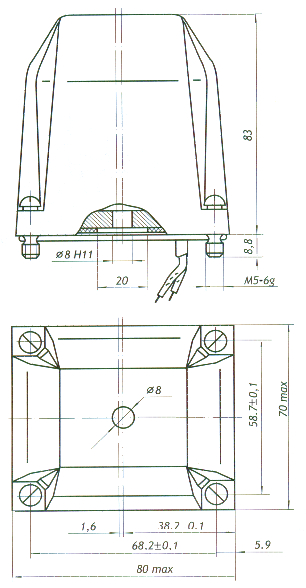

| Габаритные и присоединительные размеры электромагнита МТ-5202 |
 |
| Размеры, мм |
| A |
B |
B1 |
B2 |
Д |
Д1 |
Д2 |
Н |
Н1 |
Н2 |
L |
S |
| 48 |
67 |
17 |
8 |
6,5 |
16 |
6 |
90 |
2,5 |
13 |
22 |
4,0 |
Электромагнит МТ 5202 110В
|
|
Основные параметры магнита электрического МТ 5202 КУЗ 110В 50 Гц переменного тока:
— номинальное напряжение питания катушки - 110В 50 Гц;
— тип тока - переменный;
— номинальное тяговое усилие - 19 Н;
— время срабатывания - 0,09 с;
— вес не более 0,9 кг.
|
|
