Пневмораспределитель трехлинейный П-ЭПР3, катушка П-ЭПР-3
|

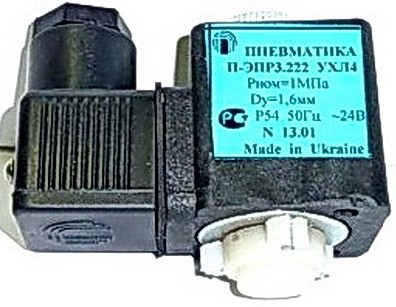

Пневмораспределители П-ЭПР3.222
|
Описание пневмораспределителя П-ЭПР-3
Трехлинейные двухпозиционные распределители П-ЭПР3 (П-ЭПР 3) с электромагнитным управлением используются для управления потоком очищенного сжатого воздуха в приводах различных пневматических систем. Распределители отличаются компактной конструкцией, высокой скоростью срабатывания.
Наличие электромагнитной катушки (соленоида) П-ЭПР3 позволяет дистанционно управлять работой пневмораспределителя П-ЭПРЗ и осуществлять его подключение к питающей сети как постоянного тока (12, 24, 48, 110В) так и переменного тока (24, 36, 42, 110, 220, 380В).
Возможно использование других электромагнитов при соответствии их характеристик и размеров.
Наибольшее применение пневмораспределители П-ЭПР3.612, П-ЭПР3.615 нашли как управляющие элементы в составе трехлинейных сдвоенных клапанов 3МП16(М), 3МП25(М).
Условное обозначение пневмораспределителей П-ЭПР3
| П-ЭПР3 |
. |
6 |
|
1 |
|
2 |
|
УХЛ4 |
|
| |
|
|
|
|
Климатическое исполнение
|
 |
|
Электрическое напряжение:
1-12, 2-24, 3-36, 4-48, 5-110, 6-220 В
|
 |
|
Тип тока:
1 - постоянный (12,24, 48, 110 В);
2 - переменный с частотой 50Гц (24, 36, 110, 220В)
|
 |
|
Конструктивное исполнение:
1 - встраиваемое без ручного управления;
2 - встраиваемое с возможностью применения ручного управления;
3 - корпусное резьбовое без ручного управления;
4 - корпусное стыковое нижнее с кнопочным ручным управлением;
5 - корпусное стыковое боковое без ручного управления;
6- корпусное стыковое боковое с кнопочным ручным управлением;
7 - корпусное стыковое боковое с кнопочным ручным управлением и фиксированным положением катушки электромагнита
|
 |
|
П-ЭПР3 - условное наименование изделия.
|
|
|
П-ЭПР 3-1**, 3-126, 3-125, 3-112, 1-611 (встраив.без ручного управл.)
|
|
П-ЭПР 3 -2**, 3-226, 3-225, 3-212, 3-211 (встраив.с возможн.ручного упр.)
|
|
П-ЭПР 3 -З**, 3-326, 3-325, 3-312, 3-311 (корпусн.резьб.без ручного упр.)
|
|
П-ЭПР 3 -4**, 3-426, 3-425, 3-412, 3-411 (корпусн.стык.нижн.с кноп.ручного упр.)
|
|
П-ЭПР 3 -5**, 3-526, 3-525, 3-512, 3-511 (корпусн.стык.нижн.с кноп.без ручного упр.)
|
|
П-ЭПР 3 -6**, 3-626, 3-625, 3-612, 3-611 (корпусн. стык.бок.с кноп.ручного упр.) П-ЕПР 3.612 УХЛ4
|
|
Катушка П-ЭПРЗ (А220, А110, Д24...)
|
Технические характеристики пневмораспределителя П-ЭПР3
| Номинальное давление |
Условный проход |
Число срабатываний |
Время срабатывания |
Напряжение |
Номинальная мощность электромагнита |
| 1,0 МПа |
1,6 мм |
500 мин-1 |
не более 0,012 сек. |
Постоянный ток |
Переменный ток 50 Гц |
Переменный ток 60 Гц |
Постоянный ток |
Переменный ток 50 Гц |
Переменный ток 60 Гц |
| 12, 24, 48, 110В |
24, 36, 42, 110, 220, 380В |
110, 220В |
<8 ВА |
<10 ВА |
<13 ВА |
Размеры пневмораспределителей П-ЭПР3
Пневмораспределитель П-ЭПР3.612
 |
Основные параметры распределителя П-ЭПР3-612 УХЛ4:
— присоединение к пневмосистеме - корпусное стыковое боковое с кнопочным ручным управлением;
— условный проход 1,6 мм.;
— номинальное давление на входе 1 МПа;
— число срабатываний 500 мин-1;
— вес не более 0,7 кг.
|
Катушка электромагнитная П-ЭПР 3
 |
Катушка электромагнитная П-ЭПР3, П-ЭПРЗ, ПЭПР3, В64-14А 12В, 24В, 110В, 220В:
Предназначена для управления пневмораспределителями с электромагнитным управлением КЭП-16-1, В64, 5р2, П-ЭПР3 и т.д. Катушка П-ЭПР3 широко используется в пневматических устройствах и прочно заняла своё место в качестве конструктивного элемента промышленной пневматики.
|
Примеры для заказа:
П-ЭПР3.612 - пневмораспределитель с корпусным стыковым боковым с кнопочным ручным управлением, постоянный ток, 24В;
П-ЭПР3.615 - пневмораспределитель с корпусным стыковым боковым с кнопочным ручным управлением, постоянный ток, 110В;
П-ЭПР3.625 - пневмораспределитель с корпусным стыковым боковым с кнопочным ручным управлением, переменный ток с частотой 50 Гц, 110В;
П-ЭПР3.626 - пневмораспределитель с корпусным стыковым боковым с кнопочным ручным управлением, переменный ток 50 Гц, 220В;
|
