Гидрораспределители ПЕ10 14, ПЕ10 24, ПЕ10 34, ПЕ10 44, ПЕ10 54, ПЕ10 64 Г24 В110 В220
|
Гидрораспределитель ПЕ10.44(14,24,34,54,64)
Гидрораспределитель ПЕ10.574А(574,574Е,573,573Е)
|
Принцип действия распределителей ПЕ 10
-
Гидрораспределители ПЕ10 (схемы - 14, 24, 34, 44, 54, 64, 574, 574А ОФ, 573, 573Е) являются золотниковыми гидрораспределителями с одно и двухсторонним электромагнитным управлением. Такие распределители применяются для управления пуском, остановом и направлением объемного потока.
-
Основные части гидрораспределителей ПЕ 10 корпус (1), один магнит (2) со стороны канала А или со стороны канала В, золотник (3), а также одна возвратная пружина (4).
-
В отключенном состоянии золотник (3) удерживается возвратной пружиной (4) в исходном положении. Золотник (3) приводится в действие работающим в масле магнитом (2). Для обеспечения безупречной работоспособности полость магнита должна быть наполнена маслом.
-
Усилие от магнита (2) передается с помощью толкателя (5) на золотник (3) и перемещает его из нейтральной позиции в нужное конечное положение. Благодаря этому реализуется необходимое направление движения объемного потока от P к A и от B к T или от P к B и от A к T.
-
После отключения магнита (2) золотник (3) перемещается при помощи возвратной пружины (4) в свое исходное положение. В качестве дополнительной опции может применяться ручное дублирование (6), при помощи которого можно перемещать золотник (3) без возбуждения электромагнита.
|
Монтажная поверхность распределителей РХ-10, РЕ-10, ПЕ-10
|
Технические характеристики распределителя ПЕ-10
|
PX1014100
|
|
PX1024100
|
|
PX1034100
|
|
PX1044100
|
|
PX1064100
|
|
PX10 573 100
|
|
PX10 573Е 100
|
|
PX10 573ОФ 100
|
|
PX10574100
|
|
PX10574А100
|
|
PX10 574А ОФ 100
|
|
PX10 574Е 100
|
|
PX10 574А 300
|
|
РЕ10.3.14.
|
|
РЕ10.3.24.
|
|
РЕ10.3.34.
|
|
РЕ10.3.44.
|
|
РЕ10.3.54.
|
|
РЕ10.3.64.
|
|
РЕ10.3.64А.
|
|
РЕ10.3.573.
|
|
РЕ10.3.573Е.
|
|
РЕ10.3.573 ОФ
|
|
РЕ10.3.574.
|
|
РЕ10.3.574А.
|
|
РЕ10.3.574А ОФ.
|
|
РЕ10.3.574Е.
|
|
РЕ10.3.74.
|
|
ПЕ10 14.
|
|
ПЕ10 24.
|
|
ПЕ10 34.
|
|
ПЕ10 44.
|
|
ПЕ10 54.
|
|
ПЕ10 64.
|
|
ПЕ10 64А.
|
|
ПЕ10 573.
|
|
ПЕ10 573Е.
|
|
ПЕ10 573 ОФ
|
|
ПЕ10 574.
|
|
ПЕ10 574А.
|
|
ПЕ10 574А ОФ.
|
|
ПЕ10 574Е.
|
|
ПЕ10 74.
|
Конструкция и принцип действия распределителей РХ 10, РЕ 10, ПЕ 10
Конструкция золотникового устройства гидрораспределителей всех видов управления принципиально одинаковая. Базовой деталью гидрораспределителя является пятиканавочный корпус 1 , в котором выполнены основные каналы:
Р - отверстие для входа рабочей жидкости под давлением;
А и В - отверстия для присоединения к другим гидроустройствам;
Т - отверстие для выхода рабочей жидкости в бак.
Полости "Т" внутри объединены между собой. В центральном отверстии корпуса диаметром 16 мм расположен золотник 2. Золотник приводится в действие через толкатели 3 узлом управления, в качестве которой используются в зависимости от вида управления герметичный электромагнит переменного или постоянного тока, гидропривод, пневмопривод, рукоятка, ролик.
Ход золотника 3,2 мм, кроме гидрораспределителей ВММ10.574/ОФ... ВММ10.574А/ОФ, у которых ход золотника равен 6,4 мм.
В зависимости от исполнения гидрораспределителей узел управления крепится с одного или двух торцев корпуса.
Электромагнит гидрораспределителя имеет кнопку 4 (аварийную), которая позволяет перемещать золотник при отключенном электромагните.
Гидрораспределители могут быть трехпозиционного исполнения, имеющие три рабочие позиции золотника, и двухпозиционного исполнения, имеющие две рабочие позиции.
Гидрораспределители с электромагнитным, гидравлическим и пневматическим управлением имеют два узла управления, кроме гидрораспределителей с пружинным возвратом золотника схем распределения потока 573, 573Е 574, 574А, 574Е, у которых один узел управления. У гидрораспределителей с одним узлом управления последний расположен со стороны отверстия "В" для схем 573Е и 574Е, для остальных схем - со стороны отверстия "А".
Для удобства монтажа гидрораспределители могут быть снабжены присоединительными плитами
Для ограничения расхода рабочей жидкости в отверстие для входа рабочей жидкости - Р можно установить диафрагму.;
Работа гидрораспределителя.
При воздействии управляющего усилия на золотник происходит замещение его из исходной позиции в одну из крайних, при этом отверстиe для входа рабочей жидкости соединяется с другими отверстиями соответствии со схемой распределения потока рабочей жидкости После снятия управляющего усилия золотник возвращается в исходную позицию или остается в этой позиции в зависимости от способа установки золотника.
В трехпозиционном гидрораспределителе золотник устанавливает исходную (среднюю - 0) позицию после снятия управляющего усилия двумя центрирующими пружинами - пружинный возврат, а в исполнении с фиксацией золотника в трех положениях - рукояткой. Длятрехпозиционных гидрораспределителей с управлением от ролика золотник устанавливается в рабочее (среднее - 0) положение посредством кулачка или копира.
В двухпозиционном гидрораспределителе золотник устанавливается в исходную (крайнюю - "а" или "в") позицию пружиной - пружинный возврат, а в исполнениях с фиксацией золотника в двух положениях и без пружинного возврата - действием одного из узлов управления.
При включении левого узла управления (со стороны отверстия или отводе рукоятки влево (от отверстия А) золотник из исходной позиции переместится вправо (к отверстию В), распределение потока при этом будет соответствовать позиции "а"; при включении правого узла управл ния (со стороны отверстия В) или отводе рукоятки вправо (к отверстию В) распределение потока будет соответствовать позиции "в".
Для схем 573 и 573Е отверстие для выхода рабочей жидкости используется для отвода утечек.
Плита монтажная (присоединительная) гидрораспределителя ПЕ 10
|
|
Основные параметры плита присоединительная:
— условный проход устанавливаемого распределителя 10 мм.;
— присоединительная резьба для подвода гидролиний - K 3/8' ГОСТ 6111;
— подвод гидролиний - сбоку в стороны;
— вес не более 4 кг.
|

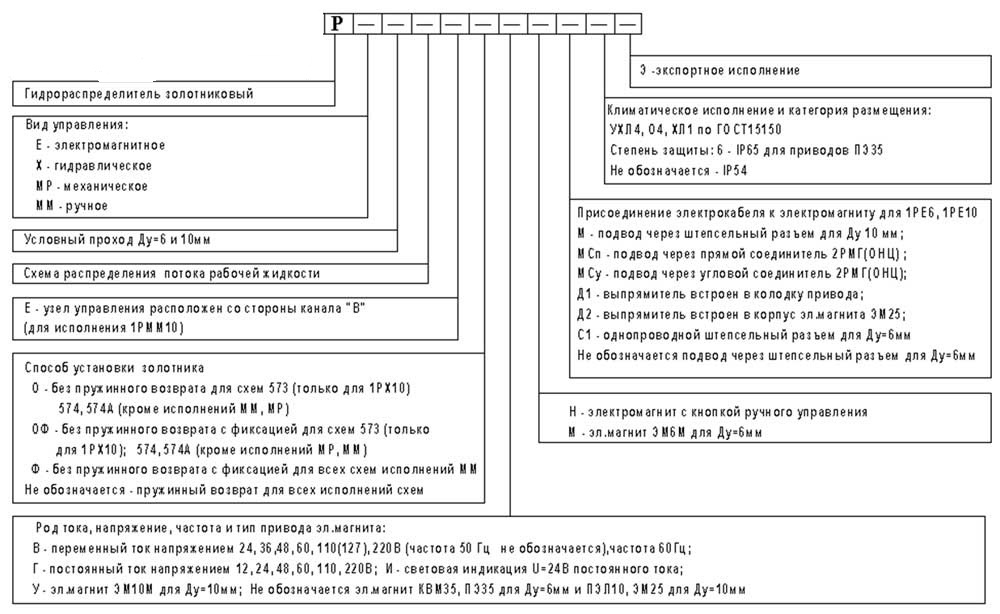

Структура условного обозначения РХ-10, РЕ-10, ПЕ-10

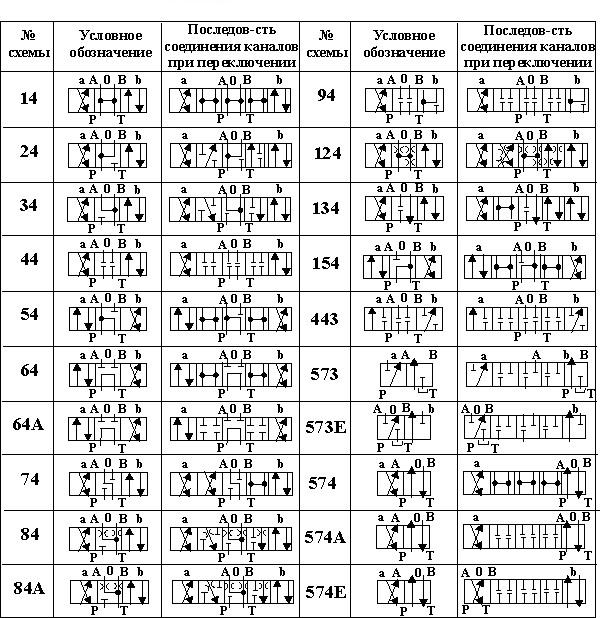

Гидрораспределители РХ-10, РЕ-10, ПЕ-10 имеют схемы распределения потока рабочей жидкости согласно ГОСТ 24679-81:
|
