Гидрораспределители РХ 06 (РХ06 574А, РХ06 574Е, РХ06 573Е, РХ06 573) с односторонним электромагнитным управлением
 |
Принцип действия распределителей РХ06 (с одним электромагнитом)
 |
-
Гидрораспределители РХ06 574А (РХ06574А1), РХ06 574Е (РХ06574Е1), РХ06 574 (РХ065741), РХ06 573 (РХ06573), РХ06 573Е (РХ06573Е1) являются золотниковыми гидрораспределителями с односторонним электромагнитным управлением (с одной катушкой). Такие распределители применяются для управления пуском, остановом и направлением объемного потока.
-
Основные части распределителей РХ06.574А(574,574Е,573,573Е) корпус (1), один магнит (2) со стороны канала А или со стороны канала В, золотник (3), а также одна возвратная пружина (4).
-
В отключенном состоянии золотник (3) удерживается возвратной пружиной (4) в исходном положении. Золотник (3) приводится в действие работающим в масле магнитом (2). Для обеспечения безупречной работоспособности полость магнита должна быть наполнена маслом.
-
Усилие от магнита (2) передается с помощью толкателя (5) на золотник (3) и перемещает его из нейтральной позиции в нужное конечное положение. Благодаря этому реализуется необходимое направление движения объемного потока от P к A и от B к T или от P к B и от A к T.
-
После отключения магнита (2) золотник (3) перемещается при помощи возвратной пружины (4) в свое исходное положение. В качестве дополнительной опции может применяться ручное дублирование (6), при помощи которого можно перемещать золотник (3) без возбуждения электромагнита.
|

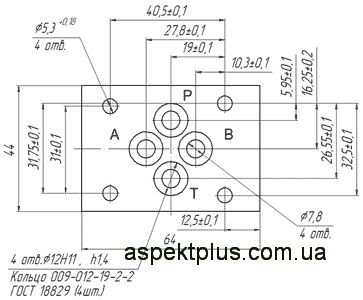

Монтажная поверхность распределителей РХ 6
 |
Идентификационный код и параметры гидрораспределителей РХ06
Структура условного обозначения
| РХ |
|
06 |
|
574А |
|
Г24 |
|
НМ |
|
| |
|
|
|
НМ = тип управляющей катушки "мокрая", работает в масле
|
 |
|
Управляющее напряжение электромагнита:
Г24 = 24 вольта постоянного тока
В110 = 110 вольт переменного тока
В220 = 220 вольт переменного тока
|
 |
Гидравлическая схема золотника:
574А = электромагнит со стороны канала А, в переходном состоянии золотника все каналы перекрыты:
574 = электромагнит со стороны канала А, в переходном состоянии золотника каналы перепускают рабочую жидкость:
573 = электромагнит со стороны канала А:
574Е = электромагнит со стороны канала В, в переходном состоянии золотника все каналы перекрыты:
573Е = электромагнит со стороны канала В:
 |
 |
|
06 = условный проход
|
 |
|
РХ = тип устройства
|
|
Характеристики
Максимальное рабочее давление:
Отверстия: P-A-B
Отверстие: T |
бар |
Пост. ток |
Перем. ток |
350
210 |
350
160 |
| Максимальный расход |
л/мин |
80 |
60 |
| Рабочая жидкость |
Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры) |
| Диапазон температур рабочей жидкости |
ºС |
-30 ... +80 |
| Температура окружающей среды |
ºС |
до +50 |
| Диапазон вязкостей жидкости |
сСт |
25 ... 2320 |
| Допустимая степень загрязнения жидкости |
класс 20/18/15 по
ISO 4406:1999 |
| Время выдерживания в переключенном состоянии |
длительное |
| Масса гидрораспределителя |
кг |
1,45 |
|

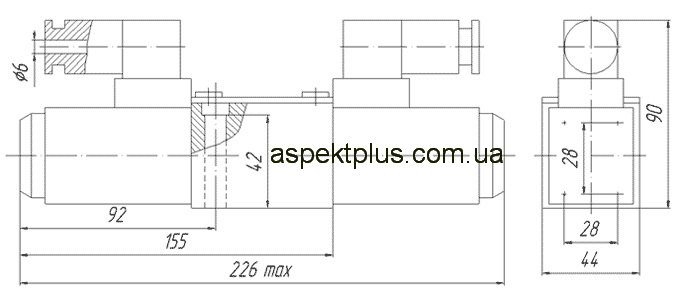

Габаритные и присоединительные размеры гидрораспределителей РХ06
 |
1.1 Магнит "a"
1.2 Магнит "b"
2. Размер для магнита со скрытым ручным дублированием
3. Размер для магнита с ручным дублированием
4. Размер для магнита без ручного дублирования
5, 6 - соединительный штекер со светодиодной индикацией (входит в комплект поставки)
9. Заводская табличка |
10. Одинаковые уплотнительные кольца для каналов A, B, P, T
(Указание! Каналы расположены в соответствии со своими функциями; запрещается их менять местами или заглушать при подключении к гидросистеме)
11. Резьбовая заглушка для распределителей с одним магнитом
12. Пространство, необходимое для снятия соединительного штекера/углового соединительного штекера |
13. Необходимое место для снятия катушки с гидрораспределителя
14. Контргайка, момент затяжки MA = 4+1 Нм
15. Расположение каналов согласно DIN 24340 форма A (без отверстия для фиксации), или согласно ISO 4401-03-02-0-05
16. Другая длина захвата винтом: 22 мм |
Гидрораспределитель РХ06574А1
|
|
Гидрораспределители РХ 06574А1, РХ06.574А, РХ 06 574А с односторонним электромагнитным управлением (электромагнит находится со стороны канала А) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах ГПДВ прессов, например, ДГ2424, ДГ2426, ДГ2428, ДГ2430, ДГ2432, ДГ2434, ДГ2436 усилием до 400 тс и других гидравличеких машинах.
Гидросхема 574А
Основные параметры гидрораспределителя РХ06.574А:
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 574А;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- макс. расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- максимальное давление на выходе 6 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,45 кг.
|
Гидрораспределитель РХ065741
|
|
Гидрораспределители РХ 065741, РХ06.574, РХ 06 574 с односторонним электромагнитным управлением (электромагнит находится со стороны канала А) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах прессов, токарных, фрезерных, литьевых станков и в составе других гидроагрегатов и комплексов.
Гидросхема 574
Основные параметры гидрораспределителя РХ06.574.В110 (В220, Г24):
- условный проход гидрораспределителя 6 мм;
- схема открывания-закрывания рабочих каналов - 574;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- макс. расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- максимальное давление на выходе 6 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,45 кг.
|
Гидрораспределитель РХ06573Е1
|
|
Гидрораспределители РХ 06573Е1, РХ06.573Е, РХ 06 573Е с односторонним электромагнитным управлением (электромагнит находится со стороны канала А) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах прессов, токарных, фрезерных, литьевых станков и в составе других гидроагрегатов и комплексов.
Гидросхема 573Е
Основные параметры гидрораспределителя РХ06.573Е.В110 (В220, Г24):
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 573Е;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- макс. расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- максимальное давление на выходе 6 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,45 кг.
|
Пример условного обозначения гидравлического золотникового распределителя с односторонним электромагнитным управлением, Ду = 6 мм, тип электромагнита - "мокрый", со схемой распределения 574А, питание от сети 24 В постоянного тока, для работы в холодном и умеренном климате:
Гидрораспределитель РХ 06574А1 -24.
|
