Гідроклапани редукційні КРМ-102
|
Гідроклапани МКРВ-10/3М
|
Клапани редукційні КРМ 102 УХЛ4 модульного монтажу спрощує виготовлення гідроприводів, дає змогу гранично скоротити кількість трубопроводів, відкриває широкі можливості для модернізації обладнання. Водночас апарати модульного монтажу мають велику кількість ущільнювальних стиків; у ряді випадків їхні технічні характеристики нижчі, ніж у стикових апаратів; обмежена їх номенклатура; потрібне застосування спеціальних стяжок зі сталі з авр > 1000 МПа.
Для ущільнення стиків гидроклапанов МКРВ10/3-МР1, МКРВ10/3-МР2, МКРВ10/3-МР3 з Ду = 10 мм застосовуються кільця ущільнювальні гумові 012-016-25 (за ГОСТ 9833-73).
Редукційні клапани МКРВ-10/ЗМ ТУ2-053-1759-85 редукують (понижують) тиск у лінії Р, інші лінії слугують для наскрізного проходу оливи. Клапан МКРВ-10/ЗМ складається з таких основних деталей і вузлів: корпусу 1, гільзи 7, клапана 6, корків 2 і 4, пружини 5 і допоміжного клапана 3.
|
Основні параметри гідроклапанів МКРВ-10/3М
| Позначення |
Гідроклапан МКРВ-10/3МР1
Гідроклапан МКРВ-10/3МВ1
Гідроклапан МКРВ-10/3МК1
Гідроклапан МКРВ-10/3МП1 |
Гідроклапан МКРВ-10/3МР2
Гідроклапан МКРВ-10/3МВ2
Гідроклапан МКРВ-10/3МК2
Гідроклапан МКРВ-10/3МП2 |
Гідроклапан МКРВ-10/3МР3
Гідроклапан МКРВ-10/3МВ3
Гідроклапан МКРВ-10/3МК3
Гідроклапан МКРВ-10/3МП3 |
| Умовний прохід, мм |
10 |
| Тиск на вході ном./хв./ макс., МПа |
32 / 35 / 0,8 |
32 / 35 / 2 |
32 / 35 / 2,5 |
| Тиск настроювання ном. / макс., МПа |
12,5 / 0,3 |
23 / 1 |
34 / 1,5 |
| Витрата робочої рідини ном. / макс. / хв, л/хв |
63 / 100 / 0 |
| Максимально допустима витрата через допоміжний клапан, л/хв |
0,7 |
1,2 |
1,5 |
| Маса гідроклапана не більш ніж кг |
3,3 |
3,45 |
3,65 |
Структура умовного позначення гідроклапанів МКРВ-10/3М
| МКРВ |
|
10 |
/ |
3 |
|
М |
|
Р |
 |
1 |
|
УХЛ4 |
|
| |
|
|
|
|
|
|
|
|
|
Кліматичне вироблення й категорія розміщення
|
|
|
Виконання за тиском налаштування:
1 - 0,5...12,5 МПа
2 - 2...25 МПа
3 - 5...35 МПа
|
|
|
Виготовлення за виглядом регулювального пристрою:
Р - ручка
В - з регулювальним гвинтом із головкою під ключ
К - із замковим пристроєм
П - із захисним ковпачком і опломбуванням
|
|
|
М - модульного виконання
|
|
|
3 - номінальний тиск на вході 32 МПа
|
|
|
Умовний прохід 10 мм
|
|
|
Клапан редукційний модульного монтажу
|
Габаритні та приєднувальні розміри МКРВ-10/3МР1, МКРВ-10/3MP2, МКРВ-10/3МР

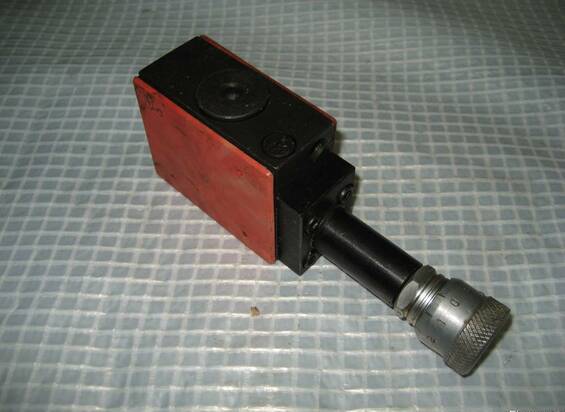

Гідроклапан редукційний КРМ-102
|
|
Основні параметри клапана КРМ102 УХЛ4:
— номінальний тиск на вході 20 МПа;
— тиск настроювання клапана 0,5-20 МПа;
— расхід робочої рідини 40 л/хв;
— умовний прохід 10 мм;
— приєднання до гідросистеми — модульне;
— вага клапана не більш ніж 5 кг.
|
Гідроклапан редукційний МКРВ-10/3МВ2
|
|
Основні параметри гідроклапана МКРВ10/3МВ2 УХЛ4:
— номінальний тиск на вході 20 МПа;
— тиск настроювання клапана 0,5-22,5 МПа;
— расхід робочої рідини 63 л/хв;
— умовний прохід 10 мм;
— приєднання до гідросистеми — модульне;
— вага клапана не більш ніж 4 кг.
|
Гідроклапан редукційний МКРВ-10/3МВ1
|
|
Основні параметри клапана МКРВ10/3МВ1 УХЛ4:
— номінальний тиск на вході 32 МПа;
— тиск настроювання клапана 0,5-12,5 МПа;
— расхід робочої рідини 63 л/хв;
— умовний прохід 10 мм;
— приєднання до гідросистеми — модульне;
— вага клапана не більш ніж 4 кг.
|
Гідроклапан редукційний МКРВ-10/3МВ3
|
|
Основні параметри клапана МКРВ10/3МВ3 УХЛ4:
— номінальний тиск на вході 32 МПа;
— тиск настроювання клапана 3,5-35 МПа;
— расхід робочої рідини 63 л/хв;
— умовний прохід 10 мм;
— приєднання до гідросистеми — модульне;
— вага клапана не більш ніж 4 кг.
|
|
Приклад умовного позначення гідроклапана редукційного модульного монтажу з діаметром умовного проходу 10 мм, з діапазоном регулювання тиску 0,5-12,5 МПа, з номінальною витратою робочої рідини 63 л/хв, з ручкою як регулювання пристрої для районів із помірним і холодним кліматом:
Гідроклапан редукційний МКРВ-10/3МР1 УХЛ4.
Те саме, але тільки з діапазоном регулювання тиску 1-23 МПа:
Гідроклапан редукційний МКРВ-10/3МР2 УХЛ4.
|
|
