Гидрораспределитель ВМР 6 (ВМР6 574А, ВМР6 574, ВМР6 573, ВМР6 574Е) с механическим управлением
|
Гидрораспределитель ВМР6, 1РМР6
|
Гидрораспределители ВМР6 574 Ф предназначены для ручного управления потоками гидравлических жидкостей в гидросистемах.
Гидрораспределители ВМР6.574(574А,573,574Е,14,24,34,44,54,64)Ф относятся к золотниковым распределителям с механическим ручным управлением, т.е. переключение положения золотника происходит с помощью механического усилия руки.
Гидравлические распределители ВМР 6 574, 574А, 574Е, 573, 14, 24, 34, 44, 64) нашли широкое применение в машиностроении, металлургии, легкой промышленности и дорожно-строительной технике. Гидрораспределители работают на минеральных маслах с кинетической вязкостью от 10 до 400 мм²/с с номинальной тонкостью фильтрации не грубее 25 мкм.Разрешается эксплуатация гидрораспределителей при температуре окружающей среды от -40 до +55°С. Климатическое исполнение и категория размещения: УХЛ4, О4, ХЛ1 по ГОСТ 15150.
Пример расшифровки обозначения гидрораспределителя ВМР6.574.Ф УХЛ4:
золотниковый гидрораспределитель с механическим управлением, условный проход 6 мм, схема распределения 574, без пружинного возврата с фиксацией, для использования в умеренной климатической зоне.
Рекомендуемые рабочие жидкости для золотниковых гидрораспределителей типа В6:
|

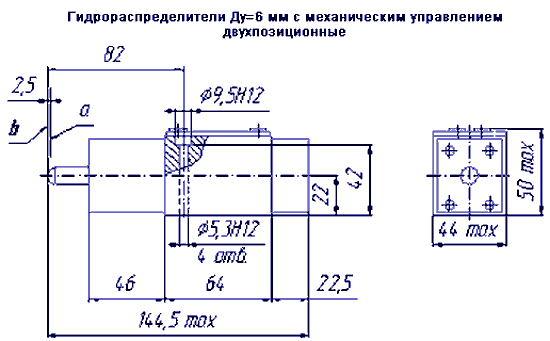

Габаритные и присоединительные размеры распределителя ВМР6
|
Габаритные размеры
|
Присоединительные размеры
|
Технические характеристики ВМР-6
| Наименование параметра |
Значение параметра |
| Условный проход, мм |
6 |
| Расход рабочей жидкости, л/мин |
16-25 |
| Номинальное давление на входе, МПа (кгс/см²) |
32 (320) |
| Максимальное давление на выходе, МПа (кгс/см²) |
10 (100) |
| Максимальное давление управления, МПа (кгс/см²) |
0,6-6,0 (6-60) |
| Масса не более, кг |
1,6 |
Структура условного обозначения ВМР6
Гидрораспределитель ВМР6 574А УХЛ4
|
|
Гидрораспределители ВМР 6 574А УХЛ4 с односторонним механическим управлением применяется в гидроагрегатах ГПДВ прессов, например, ДГ2424, ДГ2426, ДГ2428, ДГ2430, ДГ2432, ДГ2434, ДГ2436 усилием до 400 тс и других гидравличеких машинах.
Гидросхема 574А
Основные параметры гидрораспределителя ВМР6.574А.УХЛ4:
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 574А;
- УПРАВЛЕНИЕ -механическое от ролика;
- макс. расход рабочей жидкости 16-25 л/мин;
- номинальное давление на входе 32 МПа;
- максимальное давление на выходе 6 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,45 кг.
|
Пример условного обозначения гидравлического золотникового распределителя, с условным проходом 6 мм, с механическим управлением, переключением потоков рабочей жидкости схемой 574, с пружинным возвратом, для работы в умеренном климате:
Гидрораспределитель ВМР6.574.УХЛ4.
|
