Гідророзподільник ВМР 6 (ВМР6 574А, ВМР6 574, ВМР6 573, ВМР6 574Е) з механічним керуванням
|

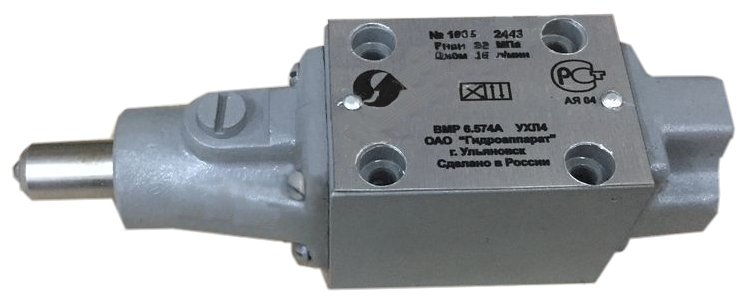

Гідророзподільник ВМР6, 1РМР6
|
Гідророзподільники ВМР6 574Е Ф призначені для ручного керування потоками гідравлічних рідин у гідросистемах.
Гидрораспределители ВМР6.574(574А,573,574Е,14,24,34,44,54,64)Ф належать до золотникових розподільників із механічним ручним керуванням, тобто перемикання положення полотняника відбувається за допомогою механічного зусилля руки.
Гідравлічні розподілювачі ВМР 6 574, 574А, 574Е, 573, 14, 24, 34, 44, 64) знайшли широке застосування в машинобудуванні, металургії, легкій промисловості та дорожньо-будівельній техніці. Гідророзподільник працює на мінеральних оливах із кінетичною в'язкістю від 10 до 400 мм2/с із номінальною тонкістю фільтрації не грубіше 25 мкм. Розрегулюється експлуатація гідророзподільників за температури довкілля від -40 до +55 °C. Кліматичне вироблення й категорія розміщення: УХЛ4, О4, ХЛ1 за ГОСТом 15150.
Приклад розшифрування позначення гідророзподільника ВМР6.574.Ф УХЛ4:
золотистий гідророзподільник із механічним керуванням, умовний прохід 6 мм, схема розподілу 574, без пружинного повернення з фіксацією, для використання в помірній кліматичній зоні.
Рекомендовані робочі рідини для золотистих гідророзподільників типу В6:
|
Габаритні та приєднувальні розміри розподілювача ВМР6
|
Габаритні розміри
|
Приєднувальні розміри
|
Технічні характеристики ВМР-6
| Найменування параметрів |
Значення параметра |
| Умовний прохід, мм |
6 |
| Витрата робочої рідини, л/хв |
16-25 |
| Номінальний тиск на вході, МПа (кгс/см2) |
32 (320) |
| Максимальний тиск на виході, МПа (кгс/см2) |
10 (100) |
| Максимальний тиск керування, МПа (кгс/см2) |
0,6-6,0 (6-60) |
| Маса не більш ніж кг |
1,6 |
Структура умовного позначення ВМР6
Гідророзподільник ВМР6 574А УХЛ4
|
|
Гідророзподільників ВМР 6 574А УХЛ4 з однобічним механічним керуванням застосовується в гідроагрегатах ГПДВ пресів, наприклад, ДГ2424, ДГ2426, ДГ2428, ДГ2430, ДГ2432, ДГ2434, ДГ2436 зусиллям до 400 тс та інших гідравлічних машин.
Гідросхема 574А
Основні параметри гідророзподільника ВМР6.574А.УХЛ4:
- умовний прохід 6 мм;
- схема відкривання-закривання робочих каналів — 574А;
- КЕРУВАННЯ — механічне від ролика;
- макс. витрата робочої рідини 16-25 л/хв;
- номінальний тиск на вході 32 МПа;
- максимальний тиск на виході 6 МПа;
- кліматичне виконання — для районів із помірним і холодним кліматом;
— маса не більш ніж 1,45 кг.
|
Приклад умовного позначення гідравлічного золотникового розподільника, з умовним проходом 6 мм, з механічним керуванням, перемиканням потоків робочої рідини схемою 574, з пружинним поверненням, для роботи в помірному кліматі:
Гідророзподільник ВМР6.574.УХЛ4.
|
