Пневмораспределители В64 (4/2)
|
Распределитель В64-23А-03
|
Пневмораспределители 4/2 (В64, В63) четырехлинейные, двухпозиционные с резьбовым или стыковым присоединением к пневмолиниям, с односторонним или двухсторонним электро или пневмоуправлением, пружинным или пневматическим возвратом предназначены для изменения направления движения потоков сжатого воздуха в пневматических приводах станков и станочного оборудования.
В распределителях данной серии (В64-24А(23А,25А,33А,34А)-03 распределение потоков сжатого воздуха осуществляется парой плоский золотник-плита. Золотник с канавкой, перемещаясь перекрывает попарно сообщающиеся между собой отверстия, которые выведены на плоскую поверхность плиты и соединены с резьбовыми отверстиями для присоединения пневмолиний.
|
Конструкция и принцип работы пневмораспределителей В64
с односторонним электроуправлением
|
|
|
В пневмораспределителях с односторонним электропневматическим управлением В64-23А-03, В64-24А-03, В64-25А-03, В64-33А-03, В64-34А-03 (см. схему "б" на рисунке выше - деталировка аналогична схеме "а", поэтому конструктивные элементы не указывается кроме позиции 6, отсутствующей в схеме "а") перемещение поршня 2 с золотником 1 осуществляется при подаче напряжения на катушку электропмевматического клапана 7, при этом сжатый воздух из электропневматического клапана поступает под соответствующий торец поршня. Для перемещения поршня в другое крайнее положение необходимо снять напряжение с катушки электропневматического клапана.
Климатические исполнения пневмораспределителей В64 УХЛ4 и О4 (только для поставок в районы с тропическим климатом) по ГОСТ 15150—69.
Работают пневмораспределители В64 на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433—80 и содержащем распыленное масло вязкостью 10—35 мм²/с (сСт) при температуре 50 °С с концентрацией из расчета 2—4 капли на 1 м³ воздуха, приведенного к условиям по ГОСТ 12449—80.
|
Клапан распределителя В64 (П-ЭПР3-612)
|
Поршень пневмораспределителей В64
|
Катушка В64 (П-ЭПР3)
|
Характеристики пневмораспределителя В64-23А-03, В64-24А-03, В64-25А-03, В64-33А-03, В64-34А-03
| Параметр |
Нормы для типоразмеров |
В64-33А-03
В64-23А-03 |
В64-34А-03
В64-24А-03 |
В64-25А-03 |
| Условный проход пневмораспределителя, мм |
10 |
16 |
20 |
| Номинальное / минимальное давление, МПа |
0,63 / 0,25 |
| Пропускная способность, Кv по ГОСТ14691-69, м³/ч, не менее |
1,9 |
2,8 |
5,0 |
| Время срабатывания при давлении 0,4 МПа, с, не более |
0,1 |
| Номинальное напряжение питания, В: постоянного тока / переменного тока 50Гц / переменного тока 60Гц |
12,24,48,110 / 24,110,220,380 / 110,220 |
| Номинальная потребляемая мощность, не более: постоянного тока, Вт / переменного тока 50Гц, ВА / переменного тока 60Гц, ВА |
7 / 9 / 12 |
| Масса, кг |
1,7 |
1,7 |
2,8 |
| Присоединительные резьбы по ГОСТ 6111-52 |
К3/8" |
К1/2" |
К3/4" |
Условное обозначение пневмораспределителей В64 (220В, 110В, 24В)
| В64 |
- |
3 |
|
4А |
- |
03 |
|
24В |
|
УХЛ4 |
|
| |
|
|
|
|
Климатическое исполнение и категория размещения по ГОСТ 15150 (4)
|
 |
|
Вольтаж управляющей катушки:
24В - 24 В пост. тока,
110В - 110 В перем. тока,
220В - 220 В перем. тока
|
 |
|
Резьбовое присоединение пневмолиний
|
 |
|
Условный проход: 3 - 10мм; 4 - 16мм; 5 - 20мм
|
 |
|
Способ управления: 2 - одностороннее управление и пневматический возврат; 3 - одностороннее управление и пружинный возврат
|
 |
|
Пневмораспределитель с электропневматическим управлением
|
Габаритные и присоединительные размеры пневмораспределителей В64-25А-03, В64-33А-03, В64-34А-03
| Обозначение |
А1 |
А2 |
А5 |
А6 |
d |
В |
В1 |
H |
H1 |
H3 |
L |
L1 |
| В64-25А-03 |
27,5 |
50 |
117 |
77 |
9 |
90 |
95 |
109 |
19 |
38 |
180,5 |
130 |
В64-33А-03
В64-23А-03 |
23,5 |
38 |
91 |
59 |
7 |
72 |
86 |
89,5 |
14,5 |
28,5 |
155,5 |
104 |
В64-34А-03
В64-24А-03 |
23,5 |
38 |
91 |
59 |
7 |
72 |
86 |
89,5 |
14,5 |
28,5 |
155,5 |
104 |

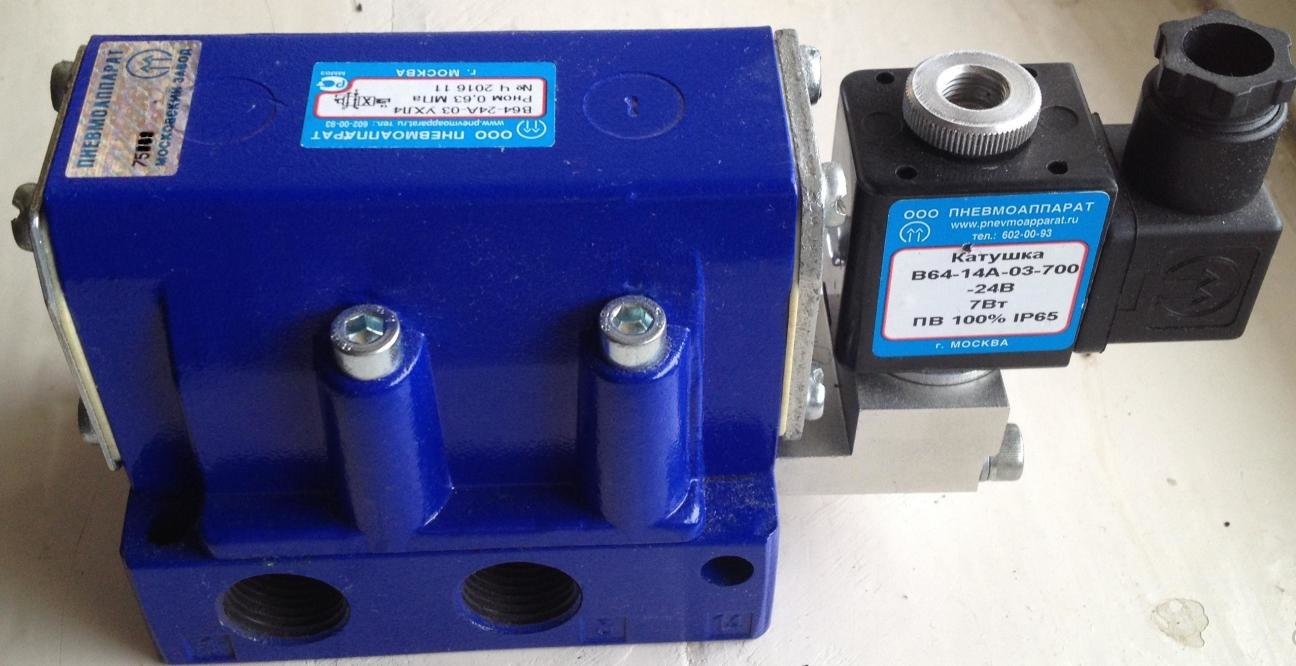

Пневмораспределитель В64-24А-03
|
|
Основные параметры распределителя В64 24А 03 УХЛ4:
— номинальное давление на входе 0,63 МПа;
— пропускная способность Кv, м³/мин, не менее 2,8;
— присоединение к пневмолиниям - резьбовое;
— возврат золотника - пневматический;
— вес не более 2,4 кг.
|

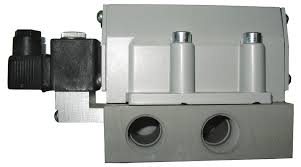

Пневмораспределитель В64-23А-03
|
|
Основные параметры распределителя В64 23А 03 УХЛ4:
— номинальное давление на входе 0,63 МПа;
— условный проход - 10 мм.
— пропускная способность Кv, м³/мин, не менее 1,9;
— присоединение к пневмолиниям - резьбовое;
— возврат золотника - пневматический;
— вес не более 2,4 кг.
|
Пневмораспределитель В64-34А-03
|
|
Основные параметры распределителя В64 34А 03 УХЛ4:
— номинальное давление на входе 0,63 МПа;
— пропускная способность Кv, м³/мин, не менее 2,8;
— присоединение к пневмолиниям - резьбовое;
— возврат золотника - пружинный;
— вес не более 2,2 кг.
|
Пример записи условного обозначения распределителя четырехлинейного, с электропневматическим односторонним управлением с катушкой на 110 вольт переменного тока и пружинным возвратом, условным проходом 16 мм, со резьбовым присоединением пневмолиний, климатического исполнения УХЛ, категории размещения 4:
Пневмораспределитель В64-34А-03 110В УХЛ4 ТУ2-053-1633-83.
то же, но только с пневматическим возвратом и условным проходом 20 мм:
Пневмораспределитель В64-25А-03 110В УХЛ4 ТУ2-053-1633-83.
|
