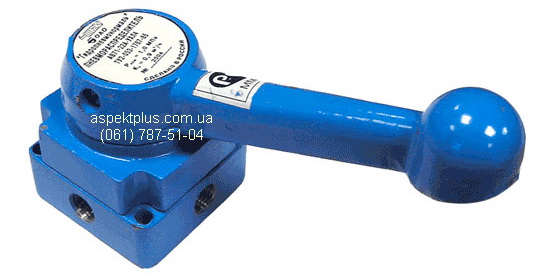

Пневморозподільники кранові АВ71-22А
|
В71-23, АВ71-23, В71-24, АВ71-24, В71-22, АВ71-22
|
Пневморозподільники кранові АВ71 22А, АВ71-22 УХЛ4 (ТУ-53-1787-86) (аналог розподілювачів кранових КРу16) чотири- і шестилінійні лінійні трипозиційні з умовним проходом 6, 10 і 16 мм з ручним керуванням, розраховані на номінальний тиск 1 МПа (10 кг/см2), призначені для зміни напрямів потоків стисненого повітря в пневмоприводах різного призначення та виготовляються для потреб народного господарства та комплектації верстатів і роботів, що постачаються на експорт. Приєднання пневмоліній пневморозподільника кранового В71, АВ71 - 22(23,24)А нарізне.
|
Таблиця відповідності розподілювачів кранових В71, АВ71
| Найменування |
Аналог |
Умовний прохід, мм |
Пропускна здатність, м3/год |
Номінальний тиск, Мпа |
| Пневморозподільник 08-11 |
Пневморозподільник В71-22А |
6 |
0,9 |
1,0 |
| Пневморозподільник 08-21 |
Пневморозподільник АВ71-22А |
6 |
0,9 |
1,0 |
| Пневморозподільник 12-11 |
Пневморозподільник В71-23А |
10 |
1,6 |
1,0 |
| Пневморозподільник 12-21 |
Пневморозподільник АВ71-23А |
10 |
1,6 |
1,0 |
| Пневморозподільник 16-11 |
Пневморозподільник В71-24А |
16 |
3,6 |
1,0 |
| Пневморозподільник 16-21 |
Пневморозподільник АВ71-24А |
16 |
3,6 |
1,0 |
| Пневморозподільник В71-33М |
Пневморозподільник В71-33А |
10 |
1,6 |
1,0 |
За кількістю ліній: пневморозподільники В71-22А, АВ71-22А, В71-23А, АВ71-23А, В71-24А, АВ71-24А - 4 лінійні трипозиційні, пневморозподільник В71-33А - 6 лінійний трипозиційний.
По приєднанню трубопроводів кранові пневморозподільники випускаються двох виконань:
- моделі В71-22А, В71-23А, В71-24А, В71-33А - з приєднувальними отворами на торці основи;
- моделі АВ71-22А, АВ71-23А, АВ71-24А — з приєднувальними отворами на бічних сторонах основи.
Отвори для приєднання трубопроводів пневморозподільника В71, АВ71 маркуються такими цифрами:
1 - для підведення повітря;
2, 4, 6, 8 — для приєднання до циліндра;
3 — для виходу повітря в атмосферу.
Поради щодо монтажу:
кожен розподілювач В71, АВ71 перед монтажем рекомендується повторно перевірити на міцність під тиском 1,5 МПа;
положення пневморозподільника В71, АВ71 під час монтажу будь-який під час монтажу кранові розподілники закріплюються чотирма гвинтами, для цього використовуються чотири монтажні отвори.
Варіанти виконань пневморозподільників кранових В71, АВ71
| Позначення |
Ду, мм |
Kv, м3/год |
Приєднання |
Ліній/позицій |
Виготовлення |
| В71-23А |
10 |
1,6 |
К3/8", нижнє |
4/3 |
У середній позиції порожнини споживача узагальнені з атмосферою |
| АВ71-23А |
К3/8", боковое |
| В71-24А |
16 |
3,6 |
К1/2", нижній |
У середній позиції порожнини споживача узагальнені з атмосферою |
| АВ71-24А |
К1/2", бічне |
| В71-22А |
6 |
0,9 |
К1/4", нижній |
У середній позиції порожнини споживача узагальнені з атмосферою |
| АВ71-22А |
К1/4", бічне |
| В71-33А |
10 |
1,6 |
К3/8", нижнє |
6/3 |
|
Основні технічні характеристики В71-22А (23А,24А)
| Параметри |
Норми для типорозмірів |
В71-22А
АВ71-22А |
В71-23А
АВ71-23А |
В71-24А
АВ71-24А |
В71-33А |
| Умовний прохід, мм |
6 |
10 |
16 |
10 |
| Номінальний тиск, МПа |
1,0 |
| Пропускна здатність, Кv за ГОСТ14691-69, м3/год, не менш ніж |
0,9 |
1,6 |
3,6 |
1,6 |
| Зусилля перемикання за номінального тиску, Н (кгс), не більш ніж |
39,2 (4) |
| Каченята повітря з-під золотника за номінального тиску, см3/хв, не більш ніж |
350 |
500 |
| Число ліній |
4 |
6 |
| Повний 90% ресурс, циклів, не менш ніж |
4*106 |
| Маса, кг |
0,33 |
0,85 |
0,95 |
0,9 |
| Приєднувальні різі за ГОСТ6111-52 |
К1/4" |
К3/8" |
К1/2" |
К3/8" |
| Габаритні розміри, мм |
63х69х97 |
70х71х107 |
86х78х115 |
86х76х112 |
Розподільники працюють на стиснутому повітрі, очищеному не грубіше 10 класу забрудненості за ГОСТ 17433-80 і вмісту розпилена олія в'язкістю 10...35 мм/с (сСт) за температури +50 °C з концентрацією з розрахунку 2...4 краплі/м2, нанесеного до умов по ГОСТ 19862-87. Під час монтажу пневморозподільники кранові закріплюються в будь-якому просторовому положенні.
Кліматичне виконання УХЛ та О, категорія розміщення 4 за ГОСТ 15150.
ПРИМІТКА:
- розподілювачі можуть бути поміщені в комплекті з пневмоглушниками;
— на вимогу замовника можливе внесення змін у конструкцію, а також розроблення пристроїв через ТЗ замовника.

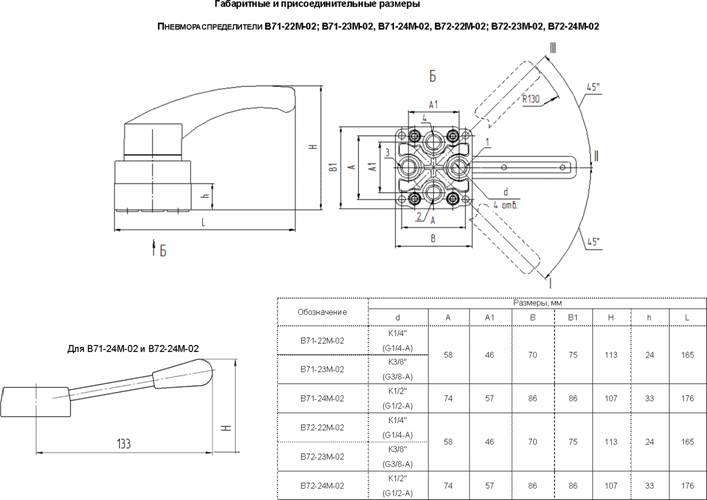

Габаритні та приєднувальні розміри розподілювачів кранових В71-2, АВ71-2
Пневморозподільник В71-22А
|
|
Основні параметри розподілювача кранового В71-22А (В71-22) УХЛ4:
— умовний прохі | |
