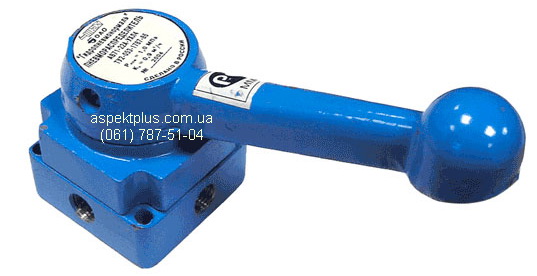

Пневмораспределители крановые АВ71-24А
|
В71-23, АВ71-23, В71-24, АВ71-24, В71-22, АВ71-22
|
Пневмораспределители крановые АВ71 24А, АВ71-24 УХЛ4 (ТУ-53-1787-86) (аналог распределителей крановых КРу16) четырех- и шестилинейныелинейные трёхпозиционные с условным проходом 6, 10 и 16 мм с ручным управлением, рассчитанные на номинальное давление 1 МПа (10 кг/см²), предназначены для изменения направлений потоков сжатого воздуха в пневмоприводах различного назначения и изготавливаются для нужд народного хозяйства и для комплектации станков и роботов поставляемых на экспорт. Присоединение пневмолиний пневмораспределителя кранового В71, АВ71 - 22(23,24)А резьбовое.
|
Таблица соответствия распределителей крановых В71, АВ71
| Наименование |
Аналог |
Условный проход, мм |
Пропускная способность, м³/ч |
Номинальное давление, Мпа |
| Пневмораспределитель 08-11 |
Пневмораспределитель В71-22А |
6 |
0,9 |
1,0 |
| Пневмораспределитель 08-21 |
Пневмораспределитель АВ71-22А |
6 |
0,9 |
1,0 |
| Пневмораспределитель 12-11 |
Пневмораспределитель В71-23А |
10 |
1,6 |
1,0 |
| Пневмораспределитель 12-21 |
Пневмораспределитель АВ71-23А |
10 |
1,6 |
1,0 |
| Пневмораспределитель 16-11 |
Пневмораспределитель В71-24А |
16 |
3,6 |
1,0 |
| Пневмораспределитель 16-21 |
Пневмораспределитель АВ71-24А |
16 |
3,6 |
1,0 |
| Пневмораспределитель В71-33М |
Пневмораспределитель В71-33А |
10 |
1,6 |
1,0 |
По количеству линий: пневмораспределители В71-22А, АВ71-22А, В71-23А, АВ71-23А, В71-24А, АВ71-24А - 4-х линейные трехпозиционные, пневмораспределитель В71-33А - 6-ти линейный трехпозиционный.
По присоединению трубопроводов крановые пневмораспределители выпускаются двух исполнений:
- модели В71-22А, В71-23А, В71-24А, В71-33А - с присоединительными отверстиями на торце основания;
- модели АВ71-22А, АВ71-23А, АВ71-24А - с присоединительными отверстиями на боковых сторонах основания.
Отверстия для присоединения трубопроводов пневмораспределителя В71, АВ71 маркируются следующими цифрами:
1 - для подвода воздуха;
2, 4, 6, 8 - для присоединения к цилиндру;
3 - для выхода воздуха в атмосферу.
Советы по монтажу:
каждый распределитель В71, АВ71 перед монтажом рекомендуется повторно проверить на прочность под давлением 1,5 МПа;
положение пневмораспределителя В71, АВ71 при монтаже любое, при монтаже крановые распределители закрепляются четырьмя винтами, для этого используются четыре монтажных отверстия.
Варианты исполнений пневмораспределителей крановых В71, АВ71
| Обозначение |
Ду, мм |
Kv, м3/ч |
Присоединение |
Линий/ позиций |
Исполнение |
| В71-23А |
10 |
1,6 |
К3/8", нижнее |
4/3 |
В средней позиции полости потребителя сообщены с атмосферой |
| АВ71-23А |
К3/8", боковое |
| В71-24А |
16 |
3,6 |
К1/2", нижнее |
В средней позиции полости потребителя сообщены с атмосферой |
| АВ71-24А |
К1/2", боковое |
| В71-22А |
6 |
0,9 |
К1/4", нижнее |
В средней позиции полости потребителя сообщены с атмосферой |
| АВ71-22А |
К1/4", боковое |
| В71-33А |
10 |
1,6 |
К3/8", нижнее |
6/3 |
|
Основные технические характеристики В71-22А(23А,24А)
| Параметр |
Нормы для типоразмеров |
В71-22А
АВ71-22А |
В71-23А
АВ71-23А |
В71-24А
АВ71-24А |
В71-33А |
| Условный проход, мм |
6 |
10 |
16 |
10 |
| Номинальное давление, МПа |
1,0 |
| Пропускная способность, Кv по ГОСТ14691-69, м3/ч, не менее |
0,9 |
1,6 |
3,6 |
1,6 |
| Усилие переключения при номинальном давлении, Н (кгс), не более |
39,2 (4) |
| Утечки воздуха из-под золотника при номинальном давлении, см3/мин, не более |
350 |
500 |
| Число линий |
4 |
6 |
| Полный 90%-ный ресурс, циклов, не менее |
4*106 |
| Масса, кг |
0,33 |
0,85 |
0,95 |
0,9 |
| Присоединительные резьбы по ГОСТ6111-52 |
К1/4" |
К3/8" |
К1/2" |
К3/8" |
| Габаритные размеры, мм |
63х69х97 |
70х71х107 |
86х78х115 |
86х76х112 |
Распределители работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433—80 и содержащем распыленное масло вязкостью 10...35 мм /с (сСт) при температуре +50С с концентрацией из расчета 2...4 капли/м2, приведенного к условиям по ГОСТ 19862-87. При монтаже пневмораспределители крановые закрепляются в любом пространственном положении.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
ПРИМЕЧАНИЕ:
- распределители могут быть поставлены в комплекте с пневмоглушителями;
- по требованию заказчика возможно внесение изменений в конструкцию, а также разработка устройств по ТЗ заказчика.

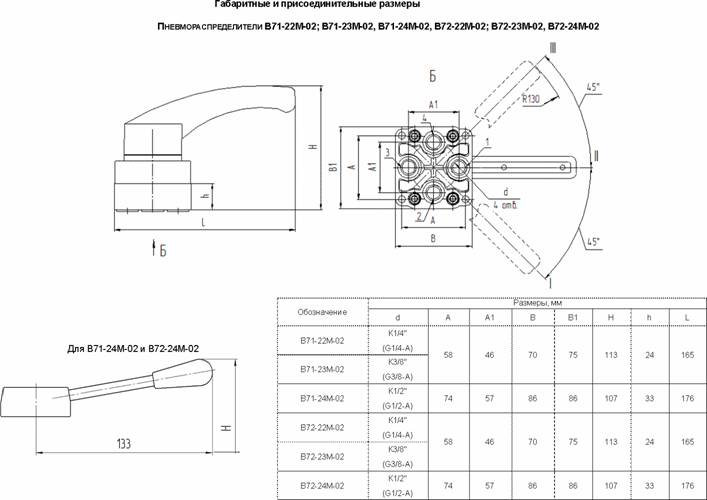

Габаритные и присоединительные размеры распределителей крановых В71-2, АВ71-2
Пневмораспределитель В71-22А
|
