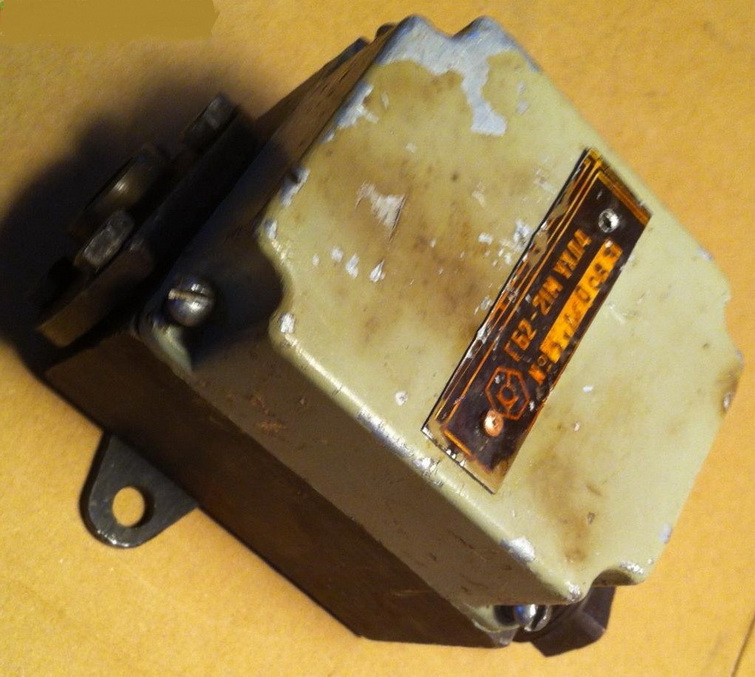

Реле давления Г62-21М
|
|
Реле давления Г62 21М плунжерного типа с электрическим микропереключателем предназначены для контроля давления рабочей среды в гидравлических системах станков и других промышленных машин с давлением до 6,3 МПа. |
Параметры реле давления ПГ62-11, Г62-21М
| Параметр | Исполнения | ||||
| ПГ62-11 | БПГ62-11 | ВПГ62-11 | ГПГ62-11 | Г62-21(М) | |
| Контролируемое давление, МПа | 0,6 - 5,0 | 0,8 - 10,0 | 1,0 - 20,0 | 5,0 - 32,0 | 0,5 - 6,4 |
| Нечувствительность (при работе с резиновым уплотнением на золотнике), МПа | 0,5 | 1 | 1,5 | 1,5 | 0,3 |
| Утечка масла из дренажного отверстия не более, см³/мин | 10 | 20 | 50 | 50 | - |
| Масса реле давления, кг | 3,0 | 3,0 | 3,0 | 3,0 | 1,5 |
Чертежи и принцип работы реле давления ПГ62-11, Г62-21М
|
|
|
|
|
Принцип работы реле давления типа Г62 рассмотрим на примере работы реле давления Г62-21 (рисунок слева). Реле давления состоит из корпуса 1, диафрагмы 2, пружины 3, рычага 4 с осью 5, винта 6, микропереключателя 7. Рабочая жидкость на контролируемой ветви гидросистемы подводится к отверстию 9. Если подведенное давление окажется выше установленного настройкой пружины 3, то диафрагма 2 деформируется и передает давление на рычаг 4, который при повороте вокруг оси 5 винтом 6 воздействует на микропереключатель 7. Регулировка реле давления осуществляется при помощи изменения сжатия пружины 3 винтом 8. С момента начала деформации диафрагмы 2 до момента срабатывания реле давления типа Г62, т.е. до момента включения микропереключателя 7, произойдет увеличение давления, которое характеризует нечувствительность аппарата. Нечувствительность реле давления различных типоразмеров колеблется от 0,3 до 1,0 МПа. Контролируемое давление находится в диапазоне от 0,5 до 32 МПа. |
Реле давления Г62-21М
|
|
Основные параметры реле Г62-21М УХЛ4: |
Реле давления Г62-21
|
|
Основные параметры реле давления Г62-21 УХЛ4: |
Пример условного обозначения реле давления с контролируемым давлением от 1 до 6,3 МПа, с нечувствительностью до 1-го МПа, с утечкой рабочей жидкости из внутренних полостью не более 20 см³/мин, предназначенного для работы в умеренном и холодном климате, категория размещения 4:
Реле давления Г62-21М УХЛ4.
