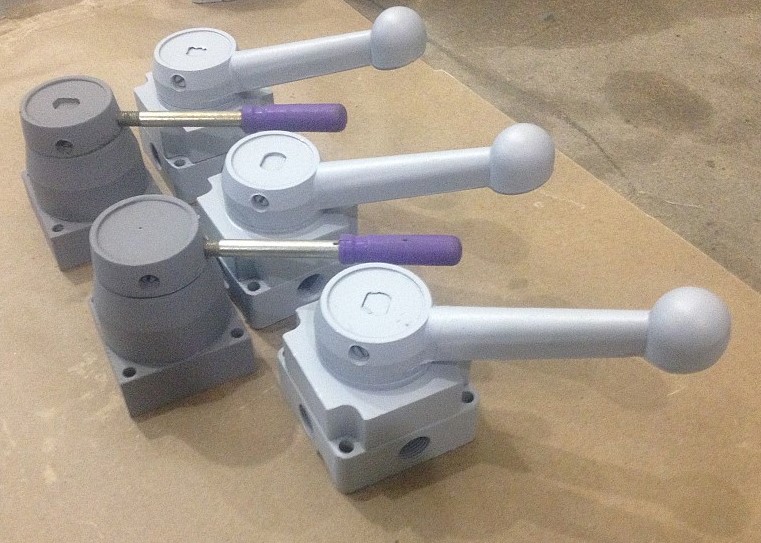

Пневморозподільники кранові 16-21, АВ71-24А

Таблиця відповідності розподілювачів кранових

Найменування	Аналог	Умовний прохід, мм	Пропускна здатність, м3/год	Номінальний тиск, Мпа
Пневморозподільник 08-11	Пневморозподільник В71-22А	6	0,9	1,0
Пневморозподільник 08-21	Пневморозподільник АВ71-22А	6	0,9	1,0
Пневморозподільник 12-11	Пневморозподільник В71-23А	10	1,6	1,0
Пневморозподільник 12-21	Пневморозподільник АВ71-23А	10	1,6	1,0
Пневморозподільник 16-11	Пневморозподільник В71-24А	16	3,6	1,0
Пневморозподільник 16-21	Пневморозподільник АВ71-24А	16	3,6	1,0
Пневморозподільник В71-33М	Пневморозподільник В71-33А	10	1,6	1,0

       За кількістю ліній: пневморозподільники 08-11, 08-21, 12-11, 12-21, 16-11, 16-21 - 4 лінійні двопозиційні.

     Після приєднання трубопроводів кранові пневморозподільники випускаються двох виконань:
     - моделі 08-11, 12-11, 16-11 - з приєднувальними отворами на торці основи;
     - моделі 08-21, 12-21, 16-21 — з приєднувальними отворами на бічних сторонах основи.

     Отвори для приєднання трубопроводів пневморозподільника 08, 12, 16 маркуються такими цифрами:
     1 - для підведення повітря;
     2, 4, 6, 8 — для приєднання до циліндра;
     3 — для виходу повітря в атмосферу.

     Поради щодо монтажу:
     кожен розподільник 08, 12, 16 перед монтажем рекомендується повторно перевірити на міцність під тиском 1,5 МПа;
     положення пневморозподільника під час монтажу будь-який, під час монтажу кранові розподілники закріплюються чотирма гвинтами, для цього використовуються чотири монтажні отвори.

Основні технічні характеристики

Пневморозподільник крановий 12-21

Пневморозподільник крановий 16-21

Пневморозподільник крановий 08-11

     Розподільники працюють на стиснутому повітрі, очищеному не грубіше 10 класу забрудненості за ГОСТ 17433-80 і вмісту розпилена олія в'язкістю 10...35 мм/с (сСт) за температури +50 °C з концентрацією з розрахунку 2...4 краплі/м2, нанесеного до умов по ГОСТ 19862-87. Під час монтажу пневморозподільники кранові закріплюються в будь-якому просторовому положенні.
     Кліматичне виконання УХЛ та О, категорія розміщення 4 за ГОСТ 15150.
     ПРИМІТКА:
     - розподілювачі можуть бути поміщені в комплекті з пневмоглушниками;
     — на вимогу замовника можливе внесення змін у конструкцію, а також розроблення пристроїв через ТЗ замовника.

     Приклад записування умовного позначення розподільника кранового, чотирилінійного з умовним проходом 10 мм, з боковим нарізним приєднанням пневмоліній, у середньому положенні порожнини узагальні з атмосферою, кліматичне виконання УХЛ, категорії розміщення 4:
     - пневморозподільник крановий 12-21 УХЛ4.
     Те ж, але з умовним проходом 16 мм, з нижнім нарізним приєднанням пневмоліній, у середній позиції всі лінії перекриті, кліматичне виконання О, категорія розміщення 4:
     - пневморозподільник крановий 16-11 О4.
