Гидрораспределители ВЕ 10 64, РХ 10 64, 1 РЕ10 64, ПЕ 10 64 с двухсторонним электромагнитным управлением
|
|
Принцип действия распределителей ВЕ10, РХ10, 1РЕ10, РЕ10, ПЕ10 - 64 (с двумя электромагнитами)
|
|
-
Гидрораспределители ВЕ10 64 Г24 (В110, В220), РХ10 64 (РХ1064100, РХ 1064100), 1РЕ10 64 Г24 (В110, В220), РЕ10.3.64 Г24 (В110, В220), ПЕ10 64 Г24 (В110, В220) с условным проходом 10 мм являются золотниковыми гидрораспределителями с двухсторонним электромагнитным управлением (с двумя катушками).
-
Переключаемые с двухсторонним электромагнитным управлением золотниковые гидрораспределители ВЕ10 с пружинным возвратом управляют пуском, остановкой и направлением движения потока жидкости.
-
Основными элементами распределителя ВЕ10 являются: корпус (1), один или два электромагнита (2), золотник (3) и одна или две возвратные пружины (4).
-
При отсутствии управляющего сигнала золотник (3) удерживается пружиной (4) в среднем или в исходном положении (кроме импульсного золотника). Переключение золотника (3) осуществляется от заполненного маслом магнита (2).
-
Условием надежного срабатывания магнита является заполнение его полостей маслом.
-
Магнит через толкатель (2) перемещает управляющий золотник (3) из исходного положения в заданную позицию. При этом обеспечивается перетекание жидкости по направлениям Р-А и В-Т или Р-В и А-Т.
-
При обесточенном магните (2) золотник (3) пружиной (4) перемещается в исходное положение.
-
|

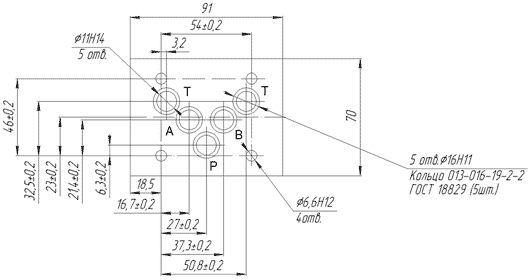

Монтажная поверхность распределителей ВЕ10-64
|
Идентификационный код и параметры гидрораспределителей ВЕ10.64
Структура условного обозначения
| ВЕ |
|
10 |
|
44 |
|
Г24 |
|
НМ |
|
| |
|
|
|
НМ = тип управляющей катушки "мокрая", работает в масле
|
 |
|
Управляющее напряжение электромагнита:
Г24 = 24 вольта постоянного тока
В110 = 110 вольт переменного тока
В220 = 220 вольт переменного тока
|
 |
Гидравлическая схема золотника:
14 =
24 =
34 =
44 =
64 =
 |
 |
|
10 = условный проход
|
 |
|
ВЕ = тип устройства
|
|
Характеристики
Максимальное рабочее давление:
Отверстия: P-A-B
Отверстие: T |
бар |
Пост. ток |
Перем. ток |
315
210 |
315
160 |
| Максимальный расход |
л/мин |
до 120 |
до 120 |
| Рабочая жидкость |
Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры) |
| Диапазон температур рабочей жидкости |
ºС |
-30 ... +80 |
| Температура окружающей среды |
ºС |
до +50 |
| Диапазон вязкостей жидкости |
мм²/с |
2,8 ... 500 |
| Допустимая степень загрязнения жидкости |
класс 9
по NAS 1638 |
| Время выдерживания в переключенном состоянии |
длительное |
| Масса гидрораспределителя ВЕ10 с двумя электромагнитами |
кг |
6,3 |
|

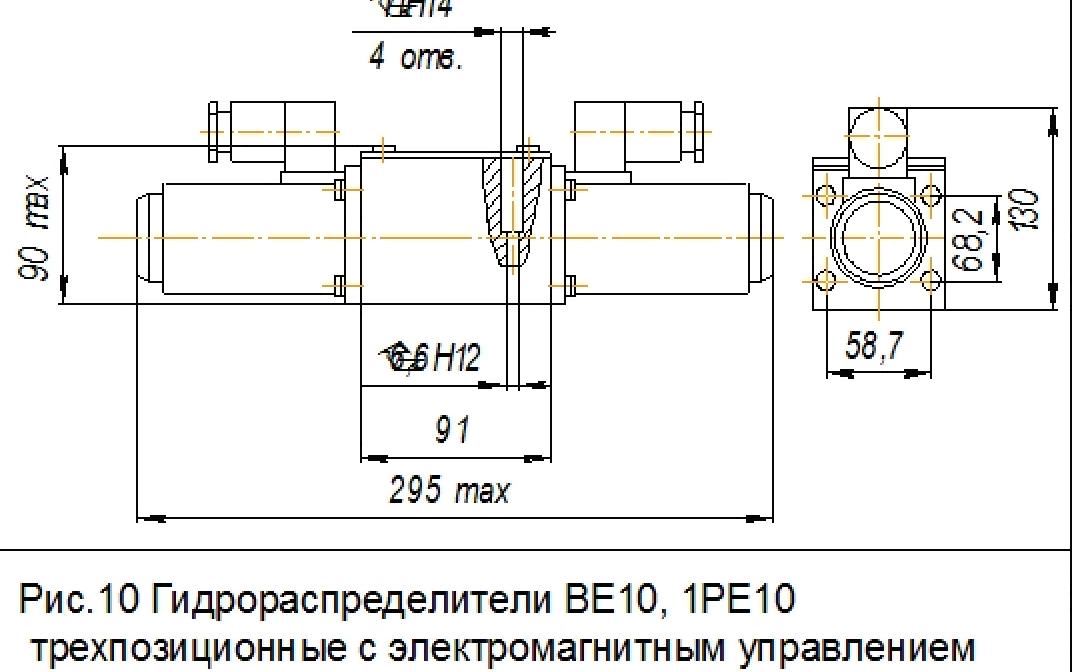

Габаритные и присоединительные размеры гидрораспределителей ВЕ10
|
|
1.1 Магнит "a"
1.2 Магнит "b"
2. Размер для магнита со скрытым ручным дублированием
3. Размер для магнита с ручным дублированием
5, 6 - соединительный штекер со светодиодной индикацией (входит в комплект поставки)
9. Заводская табличка |
10. Одинаковые уплотнительные кольца для каналов A, B, P, TA, TB.
11. Резьбовая заглушка для распределителей с одним магнитом
12. Пространство, необходимое для снятия соединительного штекера / углового соединительного штекера
13. Необходимое место для снятия катушки с гидрораспределителя
14. Контргайка, момент затяжки MA = 6+2 Нм |
15. Положение входов согласно ISO 4401-05-04-0-05 и NFPAT3.5.1 R2-2002 D05
16. Вход TB может использоваться только в сочетании с отдельным отверстием. |
Гидрораспределители ВЕ10 24 Г24, ВЕ10 24 В110, ВЕ10 24 В220
|
|
Гидрораспределители ВЕ10 24 Г24, ВЕ10 24 В110, ВЕ10 24 В220 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. В мобильной техники применяются в основном гидрораспределители ВЕ10 24 Г24, в промышленности - ВЕ10 24 В110 и ВЕ10 24 В220.
Гидросхема 24
Основные параметры гидрораспределителя ВЕ10.24.В110 (В220, Г24):
- условный проход 10 мм;
- схема открывания-закрывания рабочих каналов - 24;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости до 120 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 6,3 кг.
|
Гидрораспределители ВЕ10 14 Г24, ВЕ10 14 В110, ВЕ10 14 В220
|
|
Гидрораспределители ВЕ10 14 Г24, ВЕ10 14 В110, ВЕ10 14 В220 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. В мобильной техники применяются в основном гидрораспределители ВЕ10 14 Г24, в промышленности - ВЕ10 14 В110 и ВЕ10 14 В220.
Гидросхема 14
Основные параметры гидрораспределителя ВЕ10.14.В110 (В220, Г24):
- условный проход 10 мм;
- схема открывания-закрывания рабочих каналов - 14;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости до 120 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 6,3 кг.
|

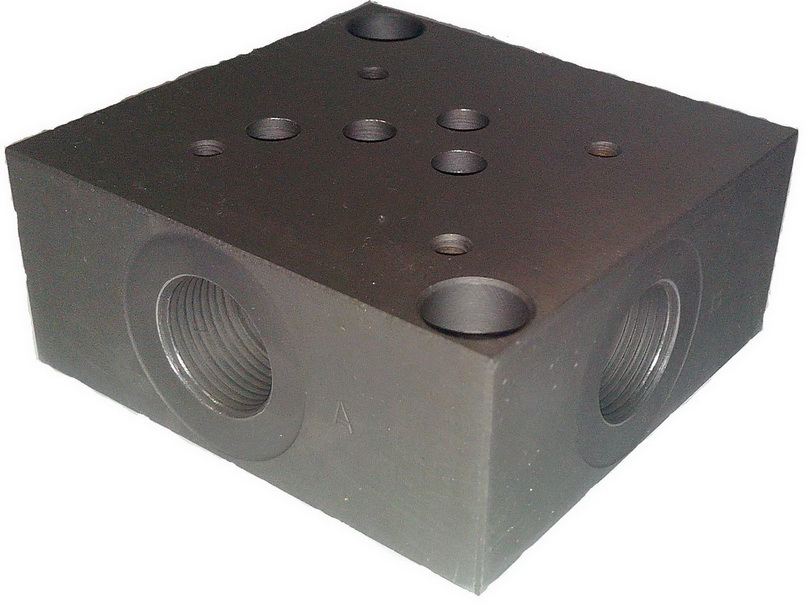

Плита монтажная (присоединительная) гидрораспределителя ВЕ10
|
|
Основные параметры плиты распределителя ВЕ10:
— условный проход устанавливаемого распределителя 10 мм.;
— присоединительная резьба для подвода гидролиний - K 3/8' ГОСТ 6111;
— подвод гидролиний - сбоку в стороны;
— вес не более 4 кг.
|
|
|
Пример условного обозначения гидравлического золотникового распределителя с двухсторонним электромагнитным управлением, Ду = 10 мм, тип электромагнита - "мокрый", со схемой распределения 44, питание от сети 24 В постоянного тока, для работы в холодном и умеренном климате:
Гидрораспределитель ВЕ10.44.Г24.
|
|
|
|
