Гидроусилители Э32Г18-22
Гидроусилители Э32Г18-22К, Э32Г18 22 К УХЛ4 предназначены для перемещения рабочих органов металлорежущих станков или других машин с числовым программным управлением в соответствии с электрическими импульсами, подаваемыми на вход усилителя, причем перемещение определяется числом поданных импульсов, а скорость перемещения - частотой следования импульсов.
Гидроусилители крутящих моментов Э32Г18-23(22,24)К работают на минеральных маслах с кинематической вязкостью от 20 до 200 мм 2 и с температурой от плюс 10 до плюс 60 0 С при температуре окружающей среды от 0 до плюс 40 0 С.
Технические характеристики гидроусилителей крутящих моментов Э32Г18-2
|
Наименование параметра
|
Э32Г18 - 22К |
Э32Г18 - 23К |
Э32Г18 - 24К |
| 1. Номинальное давление, МПа |
6,3 |
| 2. Крутящий момент, Н*м |
|
| –при частоте 2 Гц |
7 |
14 |
31 |
| –при частоте 10 Гц |
11 |
22 |
46 |
| –при максимальной частоте |
11 |
22 |
46 |
| 3. Рабочий объем, см3 |
20 |
40 |
80 |
| 4. Наиболее эффективная мощность, кВт |
2,2 |
4,4 |
4,6 |
| 5. Шаг электродвигателя, град |
1,5 +/- 0,45 |
| 6. Максимальная частота следования импульсов, имп/с |
8000 |
8000 |
4000 |
| 7. Максимальная частота вращения, об/мин, при номинальном перепаде |
2000 |
2000 |
1000 |
| 8. Максимальная частота следования импульсов при пуске и остановке, имп/с |
2000 |
| 9. Статистическая неточность при нагрузке 0,7 Мкр., град |
+/- 1,2 |
| 10. Ошибка угла поворота выходного вала при нагрузке 0,7 Мкр., град |
+/- 1,0 |
| 11. Допускаемая инерционная нагрузка, кг*м2 |
0,005 |
0,016 |
0,033 |
| 12. Корректированный уровень звуковой мощности, LpA, ДБА |
78 |
78 |
82 |
| 13. Масса (без рабочей жидкости), кг,не более |
15,5 |
18,5 |
34,3 |
| 14. Номинальный перепад давления ,МПа |
6,0 |
| 15. Максимальное давление дренажа, МПа |
0,04 |
| 16. Утечка масла из дренажного отверстия, не более, л/мин |
0,5 |
| 17. Тип шагового двигателя |
ШД5Д1МУ3 |
| 18. Ток в цепи фазовой обмотки, А |
3 +/- 0,1 |
| 19. Напряжение питания постоянного тока, В |
48 +4,6 / - 7,2 |
| 20. Шаг гидроусилителя, град |
1,5 + 0,65/ - 0,50 |
Габаритные и присоединительные размеры усилителей
Структура условного обозначения

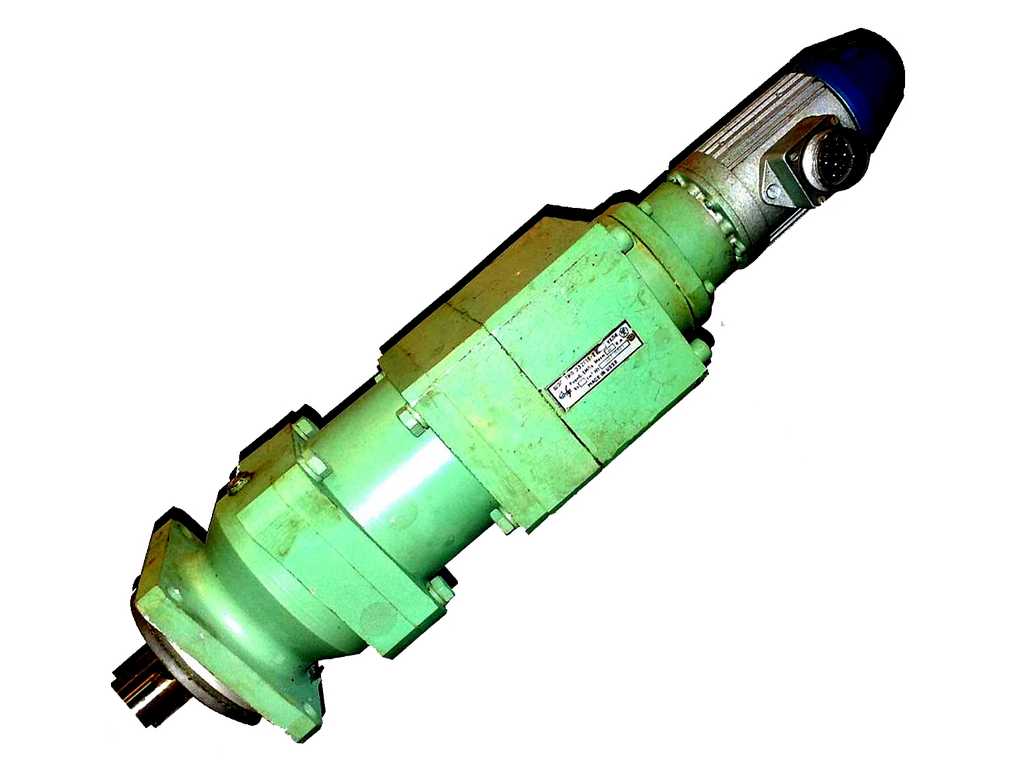

Гидроусилитель Э32Г18-22К
|
|
Основные параметры усилителя крутящих моментов Э32Г18-22-К УХЛ4:
— номинальное давление на входе 6,3 МПа;
— Крутящий момент, 11 Н*м;
— Рабочий объем 20 см3;
— номинальная мощность 2,2 кВт;
— вес не более 9 кг.
Для получения консультации или дополнительной информации, Вы можете связаться с нами по телефонам в разделе Контакты.
Запрос на приобретение просим отправлять на электронную почту: 1aspekt2000@gmail.com.
|
Гидроусилитель Э32Г18-23К
|
|
Основные параметры усилителя крутящих моментов Э32Г18-23-К УХЛ4:
— номинальное давление на входе 6,3 МПа;
— Крутящий момент, 11 Н*м;
— Рабочий объем 40 см3;
— номинальная мощность 4,4 кВт;
— вес не более 11 кг.
Для получения консультации или дополнительной информации, Вы можете связаться с нами по телефонам в разделе Контакты.
Запрос на приобретение просим отправлять на электронную почту: 1aspekt2000@gmail.com.
|
Гидроусилитель Э32Г18-24К
|
|
Основные параметры усилителя крутящих моментов Э32Г18-24-К УХЛ4:
— номинальное давление на входе 6,3 МПа;
— Крутящий момент, 31 Н*м;
— Рабочий объем 80 см3;
— номинальная мощность 6 кВт;
— вес не более 22 кг.
|
Пример условного обозначения при заказе гидроусилителя Э32Г18 с моментом крутящим 11 Н*м:
Гидроусилитель Э32Г18-22К УХЛ4.
|
|
