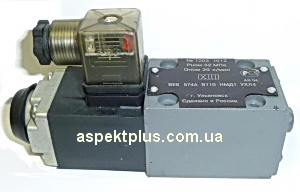

Гидрораспределитель ВЕ6.574А(574, 574Е, 573, 573Е)

Принцип действия распределителей ВЕ6 (с одним электромагнитом)

• Гидрораспределители ВЕ6 573Е Г24 (В110, В220), РЕ6 3 573Е Г24 (В110, В220), 1РЕ6 573Е Г24 (В110, В220), РХ06 573Е Г24 (В110, В220), ПЕ6 573Е Г24 (В110, В220) являются золотниковыми гидрораспределителями с односторонним электромагнитным управлением (с одной катушкой). Такие распределители применяются для управления пуском, остановом и направлением объемного потока.

• Основные части распределителей ВЕ6.574А(573Е,574,574Е,573) корпус (1), один магнит (2) со стороны канала А или со стороны канала В, золотник (3), а также одна возвратная пружина (4).

• В отключенном состоянии золотник (3) удерживается возвратной пружиной (4) в исходном положении. Золотник (3) приводится в действие работающим в масле магнитом (2). Для обеспечения безупречной работоспособности полость магнита должна быть наполнена маслом.

• Усилие от магнита (2) передается с помощью толкателя (5) на золотник (3) и перемещает его из нейтральной позиции в нужное конечное положение. Благодаря этому реализуется необходимое направление движения объемного потока от P к A и от B к T или от P к B и от A к T.

• После отключения магнита (2) золотник (3) перемещается при помощи возвратной пружины (4) в свое исходное положение. В качестве дополнительной опции может применяться ручное дублирование (6), при помощи которого можно перемещать золотник (3) без возбуждения электромагнита.



•

Монтажная поверхность распределителей ВЕ6

   Гидрораспределители ВЕ6 574А Г24, ВЕ6 574А В110, ВЕ6 574А В220 с односторонним электромагнитным управлением (электромагнит находится со стороны канала А) на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах прессов, токарных, фрезерных, литьевых станков и в составе других гидроагрегатов и комплексов.

Гидросхема 573

   Основные параметры гидрораспределителя ВЕ6.573.В110 (В220, Г24):
   - условный проход 6 мм;
   - схема открывания-закрывания рабочих каналов - 573;
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - макс. расход рабочей жидкости 60-80 л/мин;
   - номинальное давление на входе 32 МПа;
   - максимальное давление на выходе 6 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 1,45 кг.
