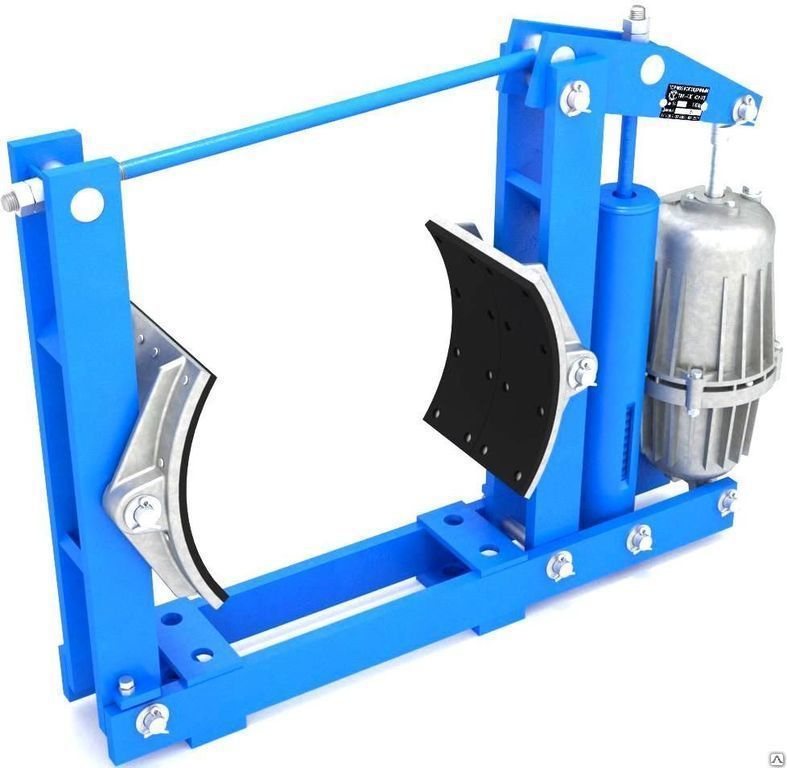

ТКГ-200. Тормоз колодочный ТКГ 200
от 100 ₴
Показать оптовые ценыМинимальная сумма заказа на сайте — 300 ₴
- В наличии
- Оптом и в розницу
- Код: ткг
- +380 (93) 845-70-32Отдел продаж
Тормозы колодочные ТКГ-200
Тормозы ТКГ 200 УХЛ4 предназначены для остановки и удержания валов механизмов (преимущественно подъемно – транспортных машин) в заторможенном состоянии при неработающем приводе.
Тормозы колодочные ТКГ-160(200,300) комплектуются электрогидротолкателями ТЭ-30, ТЭ-50, ТЭ-80.
Тормозы ТКГ300, ТКГ200, ТКГ160 устанавливаются в вертикальном положении (с горизонтальным расположением оси тормозного шкива) на механизмах, работающих в пожаровзрывобезопасной среде. При установке на механизмах, работающих на открытом воздухе, тормоза должны быть защищены кожухом от попадания атмосферных осадков и действия солнечной радиации.
1. Основные технические данные и характеристики.
Условия применения:
- климатическое исполнение тормозов У, категория размещения 2 по ГОСТ 15150-69.
- тормоза могут эксплуатироваться в следующих условиях:
- температура окружающего воздуха от -40 до +40 0С;
- относительная влажность воздуха 80% при 20 0С;
- окружающая среда не должна содержать паров или газов, разрушающих металл и резину.
Технические характеристики тормозов ТКГ
| Параметр | Типоразмер тормозов | ||||
| ТКГ-160 | ТКГ-200 | ТКГ-300 | ТКГ-400 | ТКГ-500 | |
| Тормозной момент, Нм max | 100 | 300 | 800 | 1500 | 2500 |
| Диаметр тормозного шкива, мм | 160 | 200 | 300 | 400 | 500 |
| Потребляемая мощность, Вт | 160 | 160 | 200 | 240 | 240 |
| Род тока | 220/380В 50Гц | 220/380В 50Гц | 220/380В 50Гц | 220/380В 50Гц | 220/380В 50Гц |
| Тип электрогидравлического толкателя | ТЭ-30 | ТЭ-30 | ТЭ-50 | ТЭ-80 | ТЭ-80 |
| Усилие на штоке толкателя, Н | 300 | 300 | 500 | 800 | 800 |
| Ход штока толкателя, мм | 32 | 32 | 65 | 80 | 80 |
| Время наложения колодок, с | 0,2 | 0,2 | 0,35 | 0,4 | 0,4 |
| Масса тормоза, кг | 21,5 | 30 | 55 | 95 | 150 |
Технические характеристики и принцип работы ТКГ
.gif)
Тормоз колодочный состоит из толкателя электрогидравлического - 1 и механической части. Механическая часть включает в себя : основание – 10; пружина – 3; система рычагов: стойки - 4 и 6, рычаг – 2; колодки – 9; шток – 5; регулировочные винты колодок – 7; регулировочные винты тормоза – 8.
При неработающем толкателе система заторможена, под действием пружины - 3 отрегулированной согласно расчетному тормозному моменту , колодки удерживают тормозной шкив в неподвижном состоянии. При включении электрогидравлического толкателя рычаг - 2 поднимается в верхнее положение. Действие пружины преодолевается , стойки - 4 и 6 расходятся. Ход рычажной системы ограничен упорами , которые регулируются винтами - 8. Колодки отходят от тормозного шкива на величину S - система расторможена. Время растормаживания, а так же конечное верхнее положение рычага - 2 определяется параметрами толкателя электрогидравлического, установленного на тормозе колодочном. После отключения электрогидротолкателя под действием пружины - 3 рычажная система - 2, 4, 6 возвращается в свое исходное состояние. Колодки затормаживают тормозной шкив, система заторможена. Для правильного прилегания колодок к тормозному шкиву используются регулировочные винты - 7.
Тормоз колодочный ТКГ 160
|
|
Основные параметры тормоза ТКГ160 УХЛ4: |
Тормоз колодочный ТКГ 200
|
|
Основные параметры тормоза ТКГ200 УХЛ4: |
Тормоз колодочный ТКГ 300
|
|
Основные параметры тормоза ТКГ300 УХЛ4: |
Для заказа тормоза колодочного Вы можете связаться с нами по телефонам, указанным в левом верхнем углу страницы, или прислать запрос на 1aspekt2000@gmail.com.
В заказе необходимо правильно указывать маркировку тормоза колодочного ТКГ:
Тормоз колодочный ТКГ160 УХЛ4;
Тормоз колодочный ТКГ200 УХЛ4;
Тормоз колодочный ТКГ300 УХЛ4.
