Тормоз колодочный ТКТ-100 (рамка без электромагнита)
от 100 ₴
Показать оптовые ценыМинимальная сумма заказа на сайте — 300 ₴
- В наличии
- Оптом и в розницу
- Код: ткт
- +380 (93) 845-70-32Отдел продаж

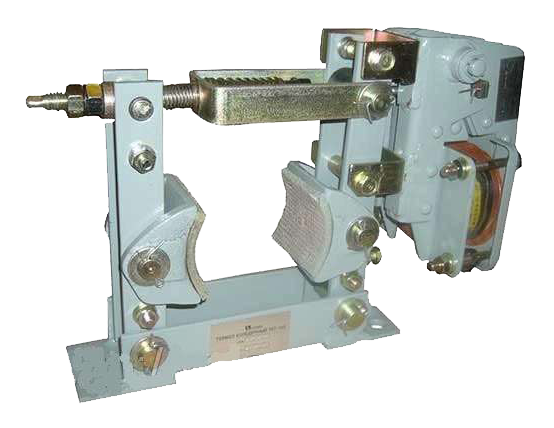

Тормозы колодочные ТКТ-100 без электромагнита МО-100Б
Тормозы колодочные ТКТ 100 УХЛ4 без электромагнита предназначены для остановки и удержания валов механизмов (преимущественно подъемно – транспортных машин) в заторможенном состоянии при неработающем приводе.
Тормозы колодочные ТКТ-100(200,300) комплектуются электромагнитами МО-100Б, МО-200Б.
Принцип работы тормозов такого типа следующий: при затормаживании, под действием сжатой главной пружины рычаги поворачиваются на пальцах и прижимают колодки к поверхности тормозного шкива. При этом электромагнит не работает, якорь его откинут. При включении тока якорь магнита прижимается к сердечнику и нажимает на конец штока, который через гайку дополнительно сжимает главную пружину. Рычаги, освободившись от действия пружины, расходятся, растормаживая шкив.
Тормоз с электромагнитным приводом состоит из следующих основных частей: электромагнита 6 и механической части.
Механическая часть тормоза состоит из следующих составных частей:
1 – подставка
2 – колодки
3 – рычаги
4 - шток
5 – главная пружина
Технические характеристики тормозов ТКТ с магнитами МО
| Тип тормоза | Диамтр тормозного шкива D, мм | Тормозной момент Мт, Нм | Электромагнит | ||
| ПВ=25% ПВ=40% | ПВ=100% | Тип | Напряжение, В | ||
| ТКТ - 100 | 100 | 20 | 11 | МО-100Б | 220, 380, 500 |
| ТКТ - 200/100 | 200 | 39 | 22 | МО-100Б | |
| ТКТ - 200 | 200 | 157 | 78 | МО-200Б | |
| ТКТ - 300/200 | 300 | 235 | 118 | МО-200Б | |
| ТКТ - 300 | 300 | 412 | 167 | МО-300Б | |
Габаритные и присоединительные размеры тормозов ТКТ
| Типоразмер тормоза | А | Б | В | Г | Е | Ж | З | И | К | Л | М | Н | Д | d | О | П | Угол поворота якоря, град | Масса, кг |
| ТКТ - 100 | 336 | 239 | 208 | 300 | 130 | 110 | 40 | 125 | 65 | 70 | 78 | 100 | 100 | 13 | 6 | 4 | 7,5 | 11,25 |
| ТКТ – 200/100 | 475 | 395 | 260 | 400 | 130 | 175 | 60 | 195 | 90 | 90 | 100 | 170 | 200 | 18 | 6 | 8 | 7,5 | 25,4 |
| ТКТ - 200 | 548 | 407 | 333 | 400 | 177 | 175 | 60 | 195 | 90 | 90 | 100 | 170 | 200 | 18 | 6 | 8 | 5,5 | 37,5 |
| ТКТ – 300/200 | 670 | 565 | 400 | 560 | 177 | 250 | 80 | 275 | 120 | 140 | 150 | 240 | 300 | 22 | 8 | 12 | 5,5 | 75 |
| ТКТ - 300 | 775 | 570 | 485 | 560 | 243 | 250 | 80 | 275 | 120 | 140 | 150 | 240 | 300 | 22 | 8 | 12 | 5,5 | 102,5 |
Тормоз колодочный ТКТ-300
|
|
Основные параметры тормоза ТКТ300 УХЛ4: |

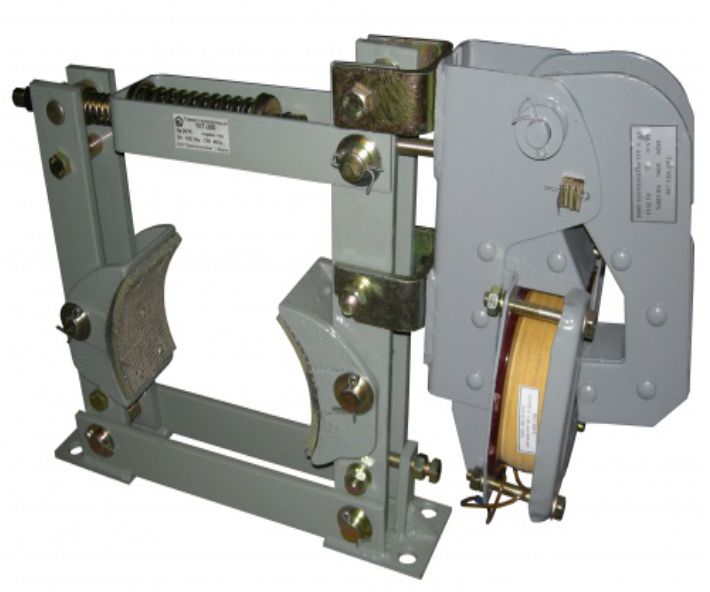

Тормоз колодочный ТКТ 200
|
|
Основные параметры тормоза ТКТ200 УХЛ4: |
Тормоз колодочный ТКТ-100
|
|
Основные параметры тормоза ТКТ100 УХЛ4: |
Электромагниты тормозные МО-100(Б), МО-200(Б)
Электромагниты МО-100, МО-200 предназначены для дистанционного управления приводом пружинных колодочных тормозов серии ТКТ.
Электромагниты МО-100(200)Б изготавливаются на напряжение 220, 240, 380, 400, 415, 440 и 500 В для сетей однофазного переменного тока с частотой 50 или 60 Гц, рассчитаны на работу в прерывисто-продолжительном (ПВ = 100%) и повторно-кратковременном (ПВ = 40%) режимах.
Электромагниты, работающие в повторно-кратковременном режиме, допускают по нагреву до 1000 включений в час, а в прерывисто-продолжительном режиме до 300 включений в час.
Продолжительность цикла работы для режима ПВ = 40% не более 10 мин.
Основные параметры электромагнитов МО
| Тип электромагнита | Номинальный угол поворота якоря, град a | Номинальный момент электромагнита, H·м (кг·см) | Потребляемая (полная) мощность, В·А | Потребляемая (активная) мощность при втянутом якоре, Вт | Момент массы якоря, H·м (кг·см) | |||||
| в момент включения | при втянутом якоре | |||||||||
| ПВ 40% | ПВ 100% | ПВ 40% | ПВ 100% | ПВ 40% | ПВ 100% | ПВ 40% | ПВ 100% | |||
| МО 100 Б | 7,5 | 5,4 (55,0) |
2,9 (30,0) |
2000 | 1100 | 400 | 190 | 140 | 70 | 0,5 (5,0) |
| МО 200 Б | 5,5 | 39,2 (400,0) |
19,6 (200,0) |
6800 | 4000 | 1350 | 650 | 450 | 225 | 3,6 (36,0) |
Структура условного обозначения магнитов МО
МО-ХХХ Б ХХХ:
