Насос пластинчатый НПл 63/6,3
от 100 ₴
Показать оптовые ценыМинимальная сумма заказа на сайте — 300 ₴
- В наличии
- Оптом и в розницу
- Код: нпл
- +380 (93) 845-70-32Отдел продаж
Насосы пластинчатые НПл 63/6,3
|
|
Насосы НПл-63/6,3 УХЛ4 (аналог насосы насосы Г12-24М, Г12-25АМ, Г12-24АМ) обеспечивают нерегулируемый по величине поток рабочей жидкости в гидравлических приводах металлорежущих станков, и других гидрофицированных машин Насосы НПл63/6.3, НПл80/6.3, НПл125/6.3 конструктивно и по принципу действия не отличаются от насосов НПл габарита 1 (НПл-8/6,3, НПл-12,5/6,3, НПл-16/6,3, НПл-25/6,3, НПл-32/6,3, НПл-40/6,3), но для обеспечения необходимой производительности имеют больший по габаритам корпус, а соответственно и массу (25 кг). Размеры насосов НПл-63/6.3, НПл-80/6.3, НПл 125/6.3
|
|||
Основные параметры насосов НПл
| Наименование действующее | Наименование устаревшее | Номинальное давление на выходе, МПа | Номинальная подача, л/мин | Номинальный рабочий объем, см3 | Номинальная частота вращения, об/мин | Номинальная мощность привода, кВт | Масса, кг |
| Насос НПл-63/6,3 | Насос Г12-24АМ | 6,3 | 53,8 | 63 | 960 | 7,0 | 25,0 |
| Насос НПл-80/6,3 | Насос Г12-24М | 69,9 | 80 | 8,9 | |||
| Насос НПл-125/6,3 | Насос Г12-25АМ | 110,4 | 125 | 13,9 |
Конструкция и принцип действия насосов НПл (габарит 2)
В корпусе 1 и крышке 2 установлен рабочий комплект, состоящий из статора 3, ротора 4, пластины 5, диска с шейкой 6, диска плоского 7. Вал 8 свободно вращается в подшипнике качения 9. В крышке расположено всасывающее отверстие Б, в корпусе - нагнетательное В. Двухпоточный насос объединяет два однопоточных насоса. В корпусных деталях установлены рабочие комплекты двух однопоточных насосов. Двухпоточный насос имеет общее всасывающее отверстие. Нагнетание происходит двумя независимыми потоками. Принцип действия однопоточных и двухпоточных насосов одинаков. При вращении вала пластины перемещаются в пазах ротора в соответствии с профилем внутренней поверхности статора. Камера Г (между пластинами, статором и ротором) во время . соединения с каналами всасывания увеличивает свой объем и заполняется рабочей жидкостью, поступающей из магистрали всасывания, а во время соединения с каналами нагнетания уменьшает свой объем, вытесняя рабочую жидкость в магистраль нагнетания. Насос устанавливается в любом положении. Соединение вала насоса с приводным валом выполнять при помощи упругой (эластичной) муфты. Допуск соосности осей валов 0,1 мм в диаметральном выражении. Направление вращения вала должно соответствовать стрелке, расположенной на табличке. Передача на вал радиальных и осевых нагрузок со стороны привода не допускается. Для защиты насоса и гидросистемы от перегрузок необходимо установить предохранительный клапан, настройка которого не должна превышать номинального давления на выходе, а расход клапана должен быть не менее подачи насоса. Бак должен отвечать требованиям ГОСТ 16770-86. Объем бака должен быть не менее двухминутной подачи насоса. Всасывающий и сливной трубопроводы должны быть погружены в бак на глубину около двух диаметров трубы от дна. Трубопроводы должны быть с плавными изгибами, тщательно очищены, иметь надежное уплотнение в месте присоединения к насосу исключающее возможность подсоса воздуха. Всасывающий трубопровод должен быть по возможности коротким с минимальным количеством изгибов. Диаметр отверстия всасывающего трубопровода, его длина и дополнительные соединения должны выбираться из условий, что скорость рабочей жидкости не должна превышать 1,5 м/с и абсолютное давление на входе в насос должно быть-0,08...0,12 МПа (0,8... 1,2 кгс/см2). На всасывающем трубопроводе допускается устанавливать фильтр с индикатором загрязненности при условии, что абсолютное давление на входе в насос не менее 0,08 МПа.
Насос пластинчатый НПл 63/6,3 (Г12-24АМ)
|
|
Насос НПл-63/6,3 предназначен для для установки в гидравлических приводах металлорежущих станков, прессов и другого оборудования, в котором необходимо обеспечить нерегулируемый по величине поток масла с постоянным давлением. Основные параметры лопастного (пластинчатого) насоса НПл 63/6,3: Насосы НПл 63/6,3 могут поставляться с правым (по часовой стрелке со стороны вала) и левым направлением вращения вала. |
Насос пластинчатый НПл 80/6,3 (Г12-24М)
|
|
Насос НПл-80/6,3 предназначен для для установки в гидравлических приводах металлорежущих станков, прессов и другого оборудования, в котором необходимо обеспечить нерегулируемый по величине поток масла с постоянным давлением. Основные параметры лопастного (пластинчатого) насоса НПл 80/6,3: Насосы НПл 80/6,3 могут поставляться с правым (по часовой стрелке со стороны вала) и левым направлением вращения вала. |

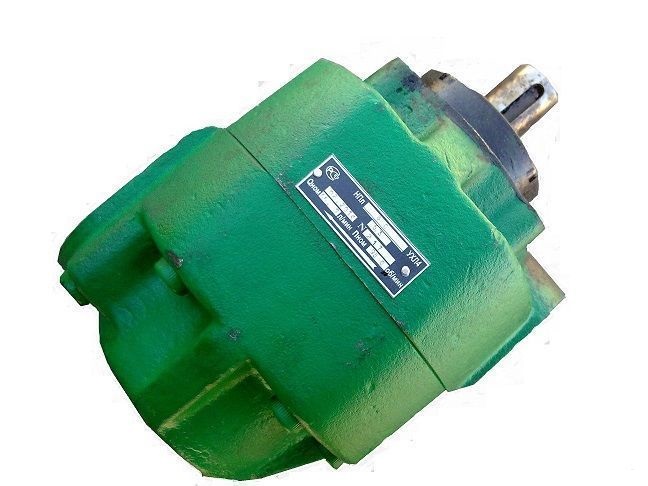

Насос пластинчатый НПл 125/6,3 (Г12-25АМ)
|
|
Насос НПл-125/6,3 предназначен для для установки в гидравлических приводах металлорежущих станков, прессов и другого оборудования, в котором необходимо обеспечить нерегулируемый по величине поток масла с постоянным давлением. Основные параметры лопастного (пластинчатого) насоса НПл 125/6,3: Насосы НПл 125/6,3 могут поставляться с правым (по часовой стрелке со стороны вала) и левым направлением вращения вала. |
При заказе просим указывать маркировку насоса пластинчатого НПл давления 6,3 МПа габарита 2:
Насос пластинчатый НПл 63/6,3 - насос пластинчатый однопоточный нерегулируемый, P=6.3МПа, Q=53,8 л/мин, V=63см3;
Насос пластинчатый НПл 80/6,3 - насос пластинчатый однопоточный нерегулируемый, P=6.3МПа, Q=69.9 л/мин, V=80см3;
Насос пластинчатый НПл 125/6,3 - насос пластинчатый однопоточный нерегулируемый, P=6.3МПа, Q=110.4 л/мин, V=125см3.
| Основные | |
|---|---|
| Производитель | Ама |
- Цена: от 100 ₴
