Принцип действия распределителей РЕ6

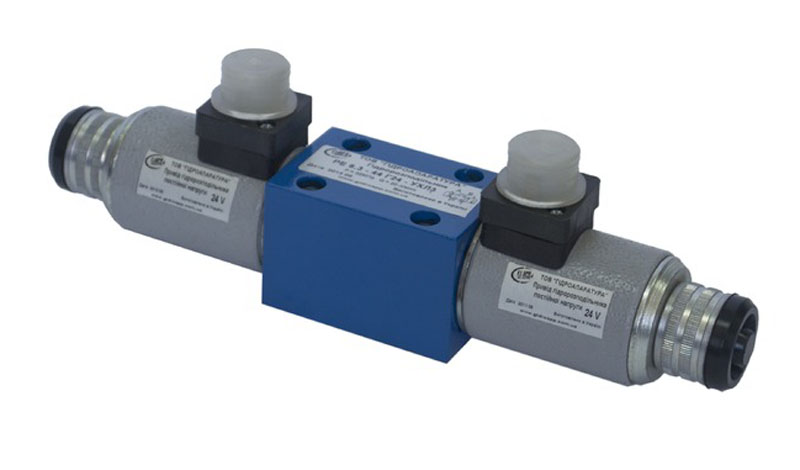

• Гидрораспределители РЕ6 3 14, РЕ6 3 24, РЕ6 3 34, РЕ6 3 44, РЕ6 3 54, РЕ6 3 64 Г24, В110, В220 являются золотниковыми гидрораспределителями с двухсторонним электромагнитным управлением (с двумя катушками). Такие распределители применяются для управления пуском, остановом и направлением объемного потока.



• Основные части гидрораспределителей РЕ6.3.34(24,44,14,54,64) корпус (1), два электромагнита (2) со стороны канала А и со стороны канала В, золотник (3), а также возвратные пружины (4).


• В нейтральном положении золотник (3) удерживается возвратной пружиной (4) в исходной позиции. Золотник (3) приводится в действие работающими в масле электромагнитами (2) ввёртного типа. Для обеспечения безупречной работоспособности полость электромагнита должна быть наполнена маслом.


• Усилие от магнита (катушки) (2) передается с помощью толкателя (5) на золотник (3) и перемещает его из нейтральной позиции в нужное конечное положение. Благодаря этому реализуется необходимое направление движения объемного потока рабочей жидкости от P к A и от B к T или от P к B и от A к T.


• После отключения электромагнита (2) золотник (3) перемещается при помощи возвратной пружины (4) в свое исходное положение. В качестве дополнительной возможности применяется ручное дублирование (6), при помощи которого можно перемещать золотник (3) без возбуждения электромагнита.

Монтажная поверхность распределителей РЕ6.3

Гидрораспределители РЕ6 3 64 с электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. Данная схема распределения (64) является наиболее востребованной для современных нужд машиностроения. В мобильной технике применяются в основном гидрораспределители РЕ6 64 Г24, в промышленности - РЕ6 64 В110 и РЕ6 64 В220.

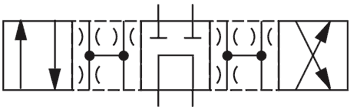

Гидросхема 64

Основные параметры гидрораспределителя РЕ6.64.В110 (В220, Г24):
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 64;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,95 кг.

Гидрораспределители РЕ6 3 44 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. Данная схема распределения (44) является востребованной для современных нужд машиностроения. В мобильной технике применяются в основном гидрораспределители РЕ6 44 Г24, в промышленности - РЕ6 44 В110 и РЕ6 44 В220.

Гидросхема 44

Основные параметры гидрораспределителя РЕ6.44.В110 (В220, Г24):
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 44;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,95 кг.

Гидрораспределители РЕ6 3 34 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. Гидрораспределители со схемой распределения 34 применяется в конструкции гидрораспределителей ВЕХ16.44 в качестве управляющего пилота. В мобильной технике применяются в основном гидрораспределители РЕ6 34 Г24, в промышленности - РЕ6 34 В110 и РЕ6 34 В220.

Гидросхема 34

Основные параметры гидрораспределителя РЕ6.34.В110 (В220, Г24):
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 34;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,95 кг.

Гидрораспределители РЕ6 3 24 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. В мобильной технике применяются в основном гидрораспределители РЕ6 24 Г24, в промышленности - РЕ6 24 В110 и РЕ6 24 В220.

Гидросхема 24

Основные параметры гидрораспределителя РЕ6.24.В110 (В220, Г24):
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 24;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,95 кг.

Гидрораспределители РЕ6 3 14 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. В мобильной технике применяются в основном гидрораспределители РЕ6 14 Г24, в промышленности - РЕ6 14 В110 и РЕ6 14 В220.

Гидросхема 14

Основные параметры гидрораспределителя РЕ6.14.В110 (В220, Г24):
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 14;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- масса не более 1,95 кг.
