Гидрораспределители 1РЕ6 34 Г24, 1РЕ6.34.В110, 1 РЕ 6 34 В220
|
Гидрораспределитель 1РЕ6.34 В110НМД1
|
Гидравлический распределитель (гидрораспределитель) 1РЕ 6 34 Г24, 1РЕ6.34.В110, 1 РЕ 6 34 В 220 УХЛ4 — устройство, предназначенное для управления гидравлическими потоками в гидросистеме с помощью внешнего воздействия (сигнала).
Гидравлические распределители нашли широкое применение в машиностроении, металлургии, легкой промышленности и дорожно-строительной технике.
Гидрораспределители 1РЕ 6 (схема распределения - 34) относятся к золотниковым гидравлическим распределителям с электромагнитным управлением, т.е. переключение положения золотника происходит с помощью управляющего элемента – электромагнита (привода электромагнитного).
Распределители 1РЕ6.34.Г24(В110,В220) УХЛ работают на минеральных маслах с кинетической вязкостью от 10 до 400 мм²/с с номинальной тонкостью фильтрации не грубее 25 мкм.
Разрешается эксплуатация гидрораспределителей при температуре окружающей среды от -40 до +55°С.
Климатическое исполнение и категория размещения: УХЛ4, О4, ХЛ1 по ГОСТ 15150.
Гидрораспределители 1РЕ6.34 являются аналогами гидрораспределителей ВЕ6.34 и ПЕ6.34.
|
Характеристики гидрораспределителей 1РЕ6.34 и ПЕ6.34
| Наименование параметра |
Значение параметра |
ПЕ6.34 В110
ПЕ 6.34 В220
ПЕ 6.34 Г24 |
1РЕ6.34 В110
1PЕ 6.34 В220
1РЕ6.34 Г24 |
| Условный проход, мм |
6 |
| Расход рабочей жидкости, л/мин |
20-25 |
| Номинальное давление на входе, МПа (кгс/см²) |
32 (320) |
| Максимальное давление на выходе, МПа (кгс/см²) |
6 (60) |
| Максимальное давление управления, МПа (кгс/см²) |
0,6-6,0 (6-60) |
Масса, кг
|
1,6
|
Таблица соответствия гидрораспределителей 1РЕ6, ВЕ6 и ПЕ6
| Гидрораспределители 1РЕ6 |
Гидрораспределители ВЕ6, ПЕ6 (PE6) |
| Гидрораспределитель 1РЕ6.34 Г12 (12В, пост. ток) |
Гидрораспределитель ВЕ6 34.Г12, ПЕ6 34 Г12 |
| Гидрораспределитель 1РЕ6 34 Г24 (24В, пост. ток) |
Гидрораспределитель ВЕ6 34 Г24, ПЕ6 34 Г24 |
| Гидрораспределитель 1РЕ6.34 Г48 (48В, пост. ток) |
Гидрораспределитель ВЕ6 34 Г48, ПЕ6 34 Г48 |
| Гидрораспределитель 1РЕ6 34 Г110 (110В, пост. ток) |
Гидрораспределитель ВЕ6 34 Г110, ПЕ6 34 Г110 |
| Гидрораспределитель 1РЕ6 34 Г220 (220В, пост. ток) |
Гидрораспределитель ВЕ6 34 Г220, ПЕ6 34 Г220 |
| Гидрораспределитель 1РЕ6 34.В24 (24В, перем. ток 50 Гц) |
Гидрораспределитель ВЕ6 34 В24, ПЕ6 34 В24 |
| Гидрораспределитель 1РЕ6 34 В36 (36В, перем. ток 50 Гц) |
Гидрораспределитель ВЕ6 34 В36, ПЕ6 34 В36 |
| Гидрораспределитель 1РЕ6 34 В110 (110В, перем. ток 50 Гц) |
Гидрораспределитель ВЕ6 34 В110, ПЕ6 34 В110 |
| Гидрораспределитель 1РЕ6 34.В220 (220В, перем. ток 50 Гц) |
Гидрораспределитель ВЕ6 34 В220, ПЕ6 34 В220 |
| Гидрораспределитель 1РЕ6 34 В380 (380В, перем. ток 50 Гц) |
Гидрораспределитель ВЕ6 34 В380, ПЕ6 34 В380 |
Габаритные и присоединительные размеры 1РЕ 6 34 (ПЕ 6 34)
|
Габаритные размеры
|
Присоединительные размеры
|

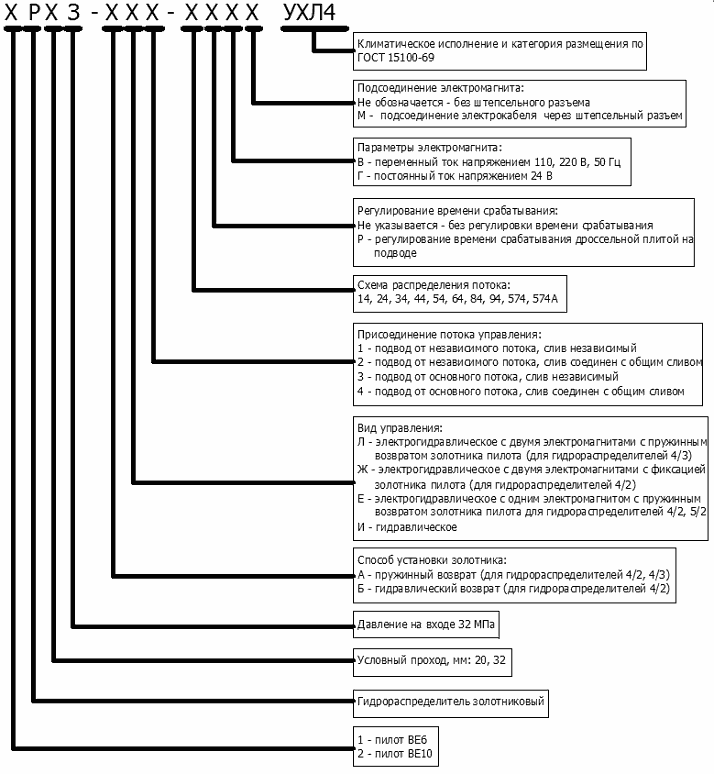

Структура условного обозначения распределителей 1 РЕ 6
Гидрораспределитель 1РЕ6 34 Г24
|
|
Гидрораспределители 1РЕ6 34 Г24 с двухсторонним электромагнитным управлением на 24 В постоянного тока применяется в гидроагрегатах станков и мобильной техники. В мобильной техники применяются в основном гидрораспределители 1РЕ6 34 Г24.
Гидросхема 34
Основные параметры гидрораспределителя 1РЕ6.34.Г24:
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 34;
- напряжение: 24 В пост. тока;
- тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,95 кг.
|
Гидрораспределитель 1РЕ6 34 В110
|
|
Гидрораспределители 1РЕ6 34 В110 с двухсторонним электромагнитным управлением на на 110 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. В мобильной техники применяются в основном гидрораспределители 1РЕ6 34 Г24, в промышленности - 1РЕ6 34 В110.
Гидросхема 34
Основные параметры гидрораспределителя 1РЕ6.34.В110:
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 34;
- напряжение: 110 вольта переменного тока;
- тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,95 кг.
|
Пример условного обозначения гидравлического золотникового распределителя, со схемой распределения 34, управляемого электромагнитами от сети 110В 50Гц, для работы в умеренном климате:
- Гидрораспределитель 1РЕ 6.34 В110 УХЛ4.
- Гидрораспределитель ПЕ6.34 В110.
|
