Щелевые (пластинчатые) фильтры 3 2 80 1, 3,2-80-1К УХЛ4 служат для предварительной фильтрации минеральных масел вязкостью от 7 до 600 мм2/с (сСт) в смазочных системах, очистки масла в циркуляцонных системах, а также для фильтрации смазочно-охлаждающих жидкостей на масляной основе в системах станков и других машин при давлении до 6.3 МПа (63 кгс/см2), температуре масла от 10°С до 55°С и температуре окружающей среды от минус 60°С до плюс 50°С.

Фильтры выпускаются в двух исполнениях:

• Исполнение 1 (фильтры щелевые 10-80-1К, 16-80-1К, 25-80-1К, 40-80-1К, 16-125-1К, 25-125-1К, 40-125-1К, 63-125-1К) — в корпусе с резьбовым присоединением (К - коническая резьба, М - метрическая резьба), монтируемые на трубопроводе;

• Исполнение 2 (фильтры щелевые 10-80-2, 16-80-2, 25-80-2, 40-80-2, 16-125-2, 25-125-2, 40-125-2, 63-125-2) — встраиваемые (фланцевые), монтируемые непосредственно на корпусе механизма.

Структура условного обозначения

40	-	125	-	1	-	К
						Присоединительная резьба: К = коническая; М = метрическая.
				Исполнение: 1 = в корпусе (см. фото слева); 2 = вставной (см. фото справа)
		Номинальная тонкость фильтрации: 80 = 80 мкм; 125 = 125 мкм.
40 = номинальный расход фильтра (см. табл. ниже)

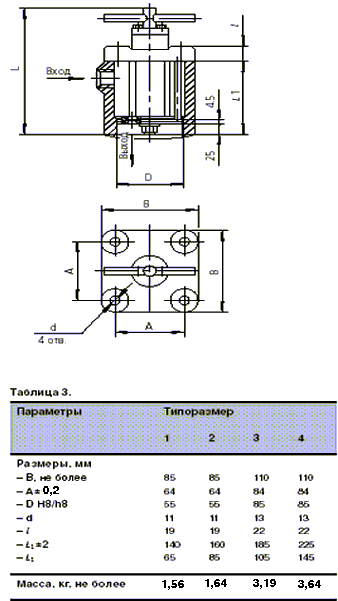

Таблица размеров фильтров щелевых (пластинчатых) (в мм)

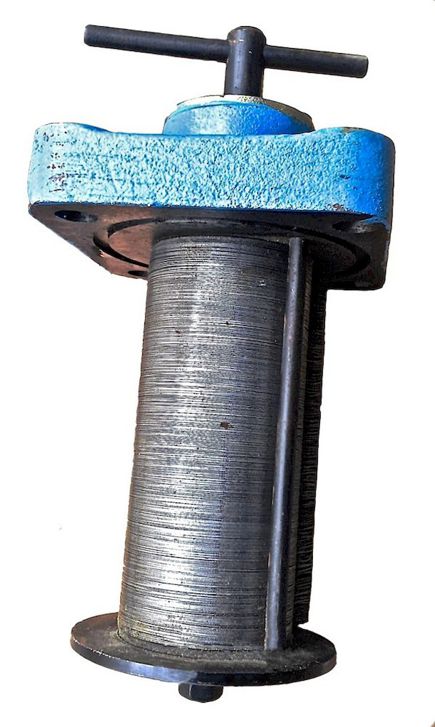

Основные параметры фильтра щелевого 25-80-2 УХЛ4:

- условный проход 16 мм;
- присоединение в систему встраиваемое (фланцевое);
- тонкость фильтрации (степень очистки) 80 мкм;
- номинальный расход рабочей жидкости 25 л/мин;
- масса фильтра 3,15 кг.

Основные параметры фильтра щелевого 63-125-1К УХЛ4:

- условный проход 20 мм;
- присоединение в систему - трубное (резьбовое) К 3/4 дюйма;
- тонкость фильтрации (степень очистки) 125 мкм;
- номинальный расход рабочей жидкости 63 л/мин;
- масса фильтра 3,15 кг.

Основные параметры фильтра щелевого 40-80-1К УХЛ4:

- условный проход 20 мм;
- присоединение в систему - трубное (резьбовое) К 3/4 дюйма;
- тонкость фильтрации (степень очистки) 80 мкм;
- номинальный расход рабочей жидкости 40 л/мин;
- масса фильтра 3,15 кг.

Основные параметры фильтра щелевого 63-125-2 УХЛ4:

- условный проход 20 мм;
- присоединение в систему встраиваемое (фланцевое);
- тонкость фильтрации (степень очистки) 125 мкм;
- номинальный расход рабочей жидкости 63 л/мин;
- масса фильтра 3,53 кг.

Основные параметры фильтра щелевого 40-80-2 УХЛ4:

- условный проход 20 мм;
- присоединение в систему встраиваемое (фланцевое);
- тонкость фильтрации (степень очистки) 80 мкм;
- номинальный расход рабочей жидкости 40 л/мин;
- масса фильтра 3,53 кг.

Основные параметры фильтра щелевого 10-80-1К УХЛ4:

- условный проход 10 мм;
- присоединение в систему - трубное (резьбовое) К 3/8 дюйма;
- тонкость фильтрации (степень очистки) 80 мкм;
- номинальный расход рабочей жидкости 10 л/мин;
- масса фильтра 1,15 кг.

Основные параметры фильтра щелевого 16-80-1К УХЛ4:

- условный проход 16 мм;
- присоединение в систему - трубное (резьбовое) К 1/2 дюйма;
- тонкость фильтрации (степень очистки) 80 мкм;
- номинальный расход рабочей жидкости 16 л/мин;
- масса фильтра 1,8 кг.

Основные параметры фильтра щелевого 32-80-1К УХЛ4:

- условный проход 20 мм;
- присоединение в систему - трубное (резьбовое) К 1/2 дюйма;
- тонкость фильтрации (степень очистки) 80 мкм;
- номинальный расход рабочей жидкости 32 л/мин;
- масса фильтра 3,15 кг.

Основные параметры фильтра щелевого 3,2-80-1К УХЛ4:

- условный проход 10 мм;
- присоединение в систему - трубное (резьбовое) К 3/8 дюйма;
- тонкость фильтрации (степень очистки) 80 мкм;
- номинальный расход рабочей жидкости 3,2 л/мин;
- масса фильтра 1,15 кг.

Основные параметры фильтра щелевого 25-125-2 УХЛ4:

- условный проход 16 мм;
- присоединение в систему встраиваемое (фланцевое);
- тонкость фильтрации (степень очистки) 125 мкм;
- номинальный расход рабочей жидкости 25 л/мин;
- масса фильтра 1,53 кг.

Основные параметры фильтра щелевого 40-125-2 УХЛ4:

- условный проход 16 мм;
- присоединение в систему встраиваемое (фланцевое);
- тонкость фильтрации (степень очистки) 125 мкм;
- номинальный расход рабочей жидкости 40 л/мин;
- масса фильтра 3,15 кг.

Основные параметры фильтра щелевого 40-125-1К УХЛ4:

- условный проход 16 мм;
- присоединение в систему - трубное (резьбовое) К 1/2 дюйма;
- тонкость фильтрации (степень очистки) 125 мкм;
- номинальный расход рабочей жидкости 40 л/мин;
- масса фильтра 2,15 кг.

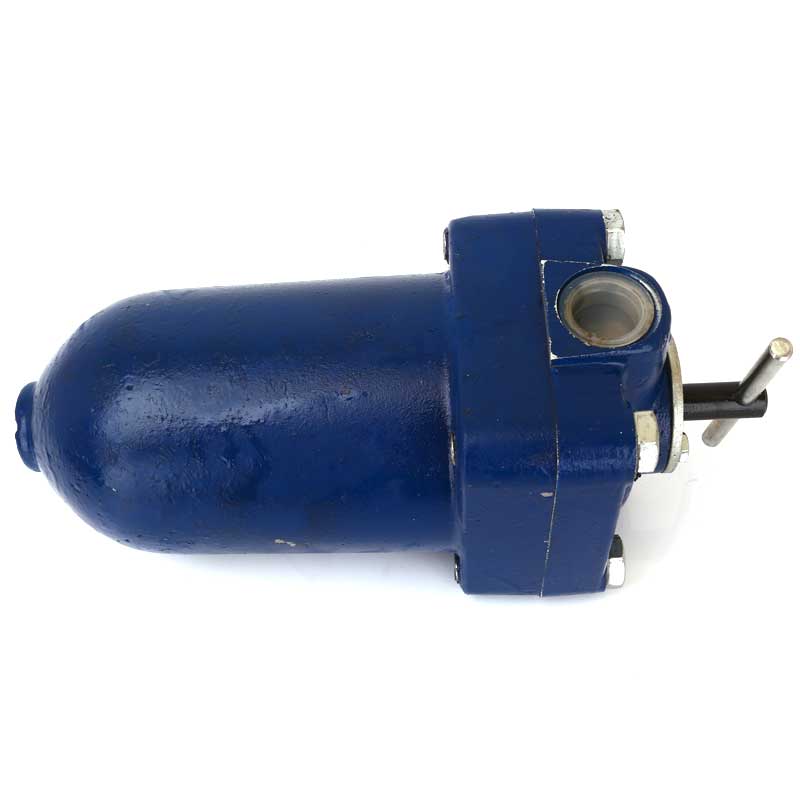

Основные параметры фильтра щелевого 16-125-1К УХЛ4:

- условный проход 10 мм;
- присоединение в систему - трубное (резьбовое) К 3/8 дюйма;
- тонкость фильтрации (степень очистки) 125 мкм;
- номинальный расход рабочей жидкости 16 л/мин;
- масса фильтра 1,15 кг.

Основные параметры фильтра щелевого 25-80-1-К УХЛ4:

- условный проход 16 мм;
- присоединение в систему - трубное (резьбовое) К 1/2 дюйма;
- тонкость фильтрации (степень очистки) 80 мкм;
- номинальный расход рабочей жидкости 25 л/мин;
- масса фильтра 2,15 кг.
