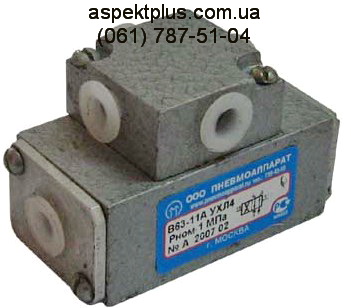

Пневморозподільники В63 11А УХЛ4 чотирилінійні з пневматичним, механозневматичним і механічним керуванням застосовуються для зміни напрямку руху потоку стисненого повітря в пневматичних приводах загальнопромислового призначення.

     Функціональна схема пневморозподільників цього типу — двопозиційні чотирилінійні:
     -пневморозподільник В63-11А з двостороннім пневматичним керуванням;
     -пневморозподільник В74-21А з бутовим одностороннім керуванням (штовхач із роликом) і пневматичним поверненням;
     -пневморозподільник В79-11А з одностороннім бутовим керуванням із малим зусиллям (важіль) і пружинним поверненням.

     Конструкція розподільного пристрою — плоский золотник. Цей золотушник може бути в одному з крайніх положень. Приєднання до пневмоліній конічне нарізне 1/8 дюйма (нарізні отвори в плиті, труби в боки).

     Пневморозподільники В63-11, В74-21, В79-11 сконструйовані для роботи на стиснутому повітрі тиском від 1 до 10 барів (або, що одне й те саме — 0,1...1 МПа). Стиснене повітря має бути очищене не грубіше 10 класу за ГОСТ 17433 і містити розпилену олію (для розпилення олії в стиснене повітря рекомендується застосовувати оливорозпилювач 121-16) в'язкістю 10-35 сантистокс за температури 50 за Цельсієм із концентрацією 2-4 краплі на 1 м3 стисненого повітря, зробленого до вимог умов ГОСТ 12449.

     Не забороняється робота пневморозподільників цього типу на стиснутому повітрі, що не містить розпиленої олії, але в цьому разі термін експлуатації пневморозподільника скорочується.

     Помітки до монтажу пневморозподільників:
     під час встановлення пневморозподільника В7421А необхідно забезпечити повний хід ролика (приблизно 6 мм);
     для пневморозподільника В7911А - у межах 2,5...7,5 мм

   Основні параметри розподілювача В 63 11 А УХЛ4:

— условний прохід 4 мм;
— нМалювання пневмоліній — К 1/8";

— номінальний тиск 1 МПа;
— нропускна здатність не менш ніж 300 м3/год;

- керування — з двостороннім пневматичним керуванням;
— вага не більш ніж 0,22 кг.

   Основні параметри розподілювача В 79 11 А УХЛ4:

— условний прохід 4 мм;
— нМалювання пневмоліній — К 1/8";

— номінальний тиск 1 МПа;
— нропускна здатність не менш ніж 300 м3/год;

- керування — з пружним одностороннім керуванням із малим зусиллям (важіль) і пружинним поверненням;
— вага не більш ніж 0,22 кг.

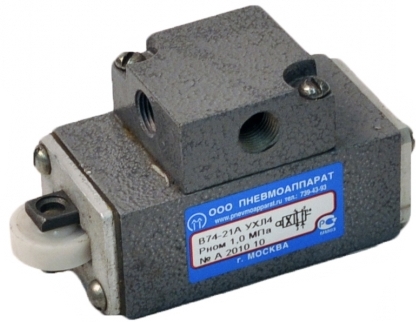

   Основні параметри розподілювача В 74 21 А УХЛ4:

— условний прохід 4 мм;
— нМалювання пневмоліній — К 1/8";

— номінальний тиск 1 МПа;
— нропускна здатність не менш ніж 300 м3/год;

- керування —
з бутовим одностороннім керуванням (штовхач із роликом) і пневматичним поверненням;

— вага не більш ніж 0,22 кг.
