Пневмораспределители В71-33М, В71-33А
Пневмораспределители крановые В71 33М, В71-33М, В71-33А, В 71 33 А УХЛ4 четырехлинейные трёхпозиционные с условным проходом 10 с ручным управлением, шестилинейные, рассчитанные на номинальное давление 1 МПа (10 кг/см²), предназначены для изменения направлений потоков сжатого воздуха в пневмоприводах различного назначения и поставляются для нужд народного хозяйства, комплектации станков, роботов и других различных механизмов имеющих пневмопривод.
Желательна эксплуатация в помещениях, с искусственно регулируемыми климатическими условиями.
Распределители В71- рассчитаны для работы на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433—80 и содержащем распыленное масло вязкостью 10...35 мм /с (сСт) при температуре +50С° с концентрацией из расчета 2...4 капли/м3, приведенного к условиям по ГОСТ 19862-87.
Присоединение пневмолиний кранового распределителя В71-24М(23М,22М)-01(02) - резьбовое.
ПРИМЕЧАНИЕ: распределители могут быть поставлены в комплекте с пневмоглушителями (в комплект поставки не входят).
Обобщенные данные по распределителям крановым В71-23М, В71-24М, В71-22М
| Обозначение |
Ду, мм |
Kv, м3/ч |
Присоединение |
Линий/ позиций |
Исполнение |
| В71-23М-01 |
10 |
1,6 |
К3/8", боковое |
4/3 |
В средней позиции полости потребителя сообщены с атмосферой |
| В71-23М-02 |
К3/8", нижнее |
| В71-24М-01 |
16 |
3,6 |
К1/2", боковое |
В средней позиции полости потребителя сообщены с атмосферой |
| В71-24М-02 |
К1/2", нижнее |
| В72-23М-01 |
10 |
1,6 |
К3/8", боковое |
В средней позиции все линии перекрыты |
| В72-23М-02 |
К3/8", нижнее |
| В72-24М-01 |
16 |
3,6 |
К1/2", боковое |
В средней позиции все линии перекрыты |
| В72-24М-02 |
К1/2", нижнее |
Основные технические характеристики В71
| Параметр |
Нормы для типоразмеров |
В71-23М-01
В71-23М-02
В72-23М-01
В72-23М-02 |
В71-24М-01
В71-24М-02
В72-24M-01
В72-24М-02 |
| Условный проход, мм |
10 |
16 |
| Номинальное давление, МПа |
1,0 |
| Пропускная способность, Кv по ГОСТ14691-69, м3/ч, не менее |
1,6 |
3,6 |
| Усилие переключения при номинальном давлении, Н (кгс), не более |
39,2 (4) |
| Утечки воздуха из-под золотника при номинальном давлении, см3/мин, не более |
500 |
| Число линий |
4 |
| Полный 90%-ный ресурс, циклов, не менее |
4*106 |
| Масса, кг |
0,9 |
1,02 |
| Присоединительные резьбы по ГОСТ6111-52 |
К3/8" |
К1/2" |
| Габаритные размеры, мм |
70х71х107 |
86х78х115 |
Таблица соответствия устаревших наименований
| Устаревшее наименование |
Действующий Аналог |
Условный проход, мм |
Пропускная способность, м³/ч |
Номинальное давление, Мпа |
| Пневмораспределитель 12-11 |
В71-23М-02 |
10 |
1,6 |
1,0 |
| Пневмораспределитель 12-21 |
В71-23М-01 |
10 |
1,6 |
1,0 |
| Пневмораспределитель 16-11 |
В71-24М-02 |
16 |
3,6 |
1,0 |
| Пневмораспределитель 16-21 |
В71-24М-01 |
16 |
3,6 |
1,0 |
| Пневмораспределитель В71-33М |
В71-33А |
10 |
1,6 |
1,0 |
Размеры крановых распределителей В71-24М-01, В71-24М-02, В71-23М-01, В71-23М-02, В71-22М-01, В71-22М-02
|
|
|
| Марка |
Размер, мм |
| d |
A |
B |
H |
H1 |
h |
h1 |
h2 |
R |
| В71-22М-01 |
К1/4" |
58 |
70 |
72 |
108 |
24,5 |
27 |
12 |
130 |
| В71-23М-01 |
К3/8" |
58 |
70 |
72 |
108 |
24,5 |
27 |
12 |
130 |
| В71-24М-01 |
К1/2" |
72 |
86 |
83 |
120 |
33 |
27 |
18,5 |
130 |
| В72-22М-01 |
К1/4" |
58 |
70 |
72 |
108 |
24,5 |
27 |
12 |
130 |
| В72-23М-01 |
К3/8" |
58 |
70 |
72 |
108 |
24,5 |
27 |
12 |
130 |
| В72-24М-01 |
К1/2" |
72 |
86 |
83 |
120 |
33 |
27 |
18,5 |
130 |
|
| Марка |
Размер, мм |
| d |
A |
A1 |
B |
H |
H1 |
h |
h1 |
R |
| В71-22М-02 |
К1/4" |
58 |
46 |
70 |
70,5 |
108 |
24,5 |
27 |
130 |
| В71-23М-02 |
К3/8" |
58 |
46 |
70 |
70,5 |
108 |
24,5 |
27 |
130 |
| В71-24М-02 |
К1/2" |
72 |
57 |
86 |
78 |
120 |
33 |
27 |
130 |
| В72-22М-02 |
К1/4" |
58 |
46 |
70 |
70,5 |
108 |
24,5 |
27 |
130 |
| В72-23М-02 |
К3/8" |
58 |
46 |
70 |
70,5 |
108 |
24,5 |
27 |
130 |
| В72-24М-02 |
К1/2" |
72 |
57 |
86 |
78 |
120 |
33 |
27 |
130 |
|
При монтаже крановые распределители закрепляются четырьмя винтами, для чего в каждом выполнены четыре монтажных отверстия диаметром 6,6 мм.
Пространственное положение пневмораспределителя при монтаже и работе - любое.
Каждый распределитель В71, В72 перед монтажом рекомендуется повторно проверить на прочность под давлением 1,5 МПа (15 бар).

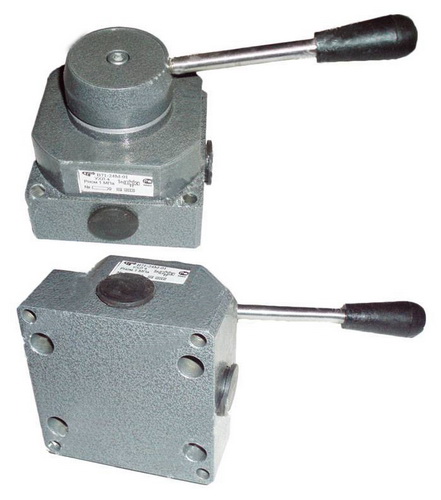

Пневмораспределители В71-24М-01, В71-24М-02 (В71-24А, АВ71-24А)
|
|
Пневмораспределители В71-24М-01, В71-24М-02, В71-24А, АВ71-24А крановые 4/3 (четырех линейные, трехпозиционные) с условным проходом 16 мм и резьбовым подсоединением К1/2" к пневмосети.
Характеристики кранов В71-24А, АВ71-24А
Присоединение пневмолиний: резьбовое К1/2";
Условный проход: 16 мм;
Давление номинальное: 10 бар (1,0 МПА);
Усилие на рукоятке при переключении: не более 39 Н
Масса распределителя: 1,02 кг.
Норматив: ТУ4151-002-00221287-96.
Отличия по присоединению трубопроводов (пневмолиний):
- распределители В71-24М-01, АВ71-24А - на боковых сторонах основания;
- распределители В71-24М-02, В71-24А - присоединительные отверстия на торце основания (снизу);
Схемы распределения сжатого воздуха
|
|
Пневмораспределители В71-24М-01, В71-24М-02
с среднем положении обе полости потребителя
сообщены с атмосферой. |
|
|
Пневмораспределители В71-24А, АВ71-24А
в среднем положении все линии перекрыты
|
Отверстия для присоединения трубопроводов:
1 - подвода воздуха;
2, 4 - выходные отверстия для подсоединения к рабочему органу (например к цилиндру);
3 - отверстие для сброса воздуха (выход воздуха в атмосферу).
Примеры обозначения при заказе крановых распределителей В71 и АВ71 (Ду = 16 мм)
Пневмораспределитель В71-24М-01
Пневмораспределитель В71-24М-02
Пневмораспределитель В71-24А
Пневмораспределитель АВ71-24А
|
|
|

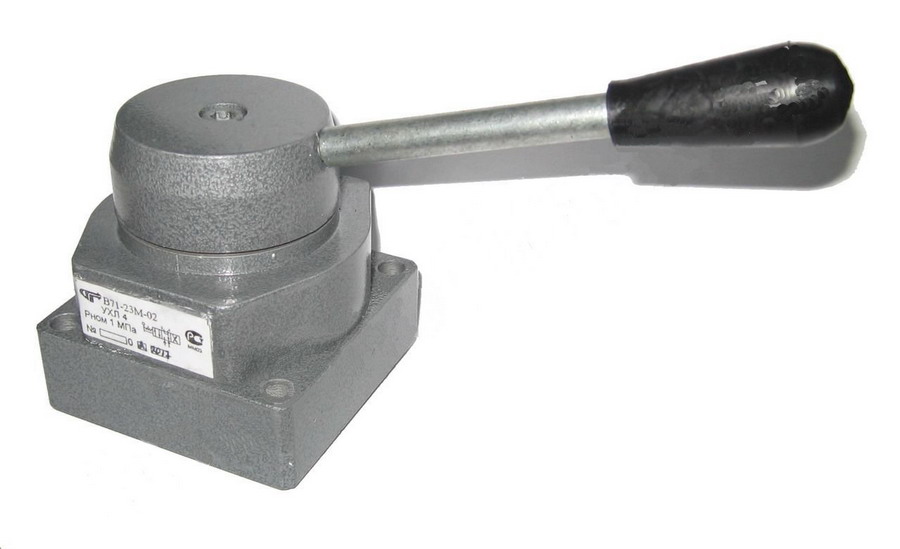

Пневмораспределители В71-23М-01, В71-23М-02 (В71-23А, АВ71-23А)
|
В71-23М-01, АВ71-23А
|
Крановые распределители В71-23М-01, В71-23М-02, В71-23А, АВ71-23А (4-х линейные, 3-х позиционные) представляют собой пневмораспределители с мускульным управлением, с условным проходом 10 мм и подсоединением пневмолиний к пневмосети К3/8".
Характеристики распределителей В71-23М-01, В71-23М-02, В71-23А, АВ71-23А
Присоединение пневмолиний: резьбовое 3/8";
Условный проход: 10 мм;
Давление номинальное: 10 бар (1,0 МПА);
Усилие на рукоятке при переключении: не более 4 кгс;
Масса распределителя: 0,9 кг.
Норматив: ТУ4151-002-00221287-96.
Отличия по присоединению трубопроводов (пневмолиний):
- распределители В71-23М-02, В71-23А - рабочие отверстия снизу;
- распределители В71-23М-01, АВ71-23А - рабочие отверстия по бокам (с 4-х сторон) основания.
Схемы распределения сжатого воздуха
|
|
Распределители В71-23М-01, АВ71-23А
с среднем положении обе полости потребителя
сообщены с атмосферой. |
|
|
Распределители В71-23М-02, В71-23А
в среднем положении все линии перекрыты
|
Отверстия для присоединения трубопроводов:
1 - напорная линия, через которую осуществляется подвода воздуха;
2, 4 - рабочие отверстия;
3 - выхлопное отверстие.
Примеры обозначения крановых распределителей В71 и АВ71 (Ду = 10 мм)
Пневмораспределитель В71-23М-01
Пневмораспределитель В71-23М-02
Пневмораспределитель В71-23А
Пневмораспределитель АВ71-23А
|
В71-23М-02, В71-23А
|
Пневмораспределители В71-22М-01, В71-22М-02 (В71-22А, АВ71-22А)
|
В71-22М-01, В72-22М-01
|
Пневмораспределители В71-22М-01, В71-22М-02, В71-22А, АВ71-22А с ручным управлением являются наименьшими в серии распределителей В71- и АВ71, имеют условный проход Ду = 6 мм и присоединительную коническую резьбу К1/4". Схема работы 4/3 (4-х линейные, 3-х позиционные).
Характеристики распределителей В71-22М-01, В71-22М-02, В71-22А, АВ71-22А
Присоединение пневмолиний: резьбовое К1/4";
Условный проход: 6 мм;
Давление номинальное: 10 бар (1,0 МПА);
Усилие переключения (не более): 39 Н (4 кгс);
Масса распределителя: 0,9 кг.
Норматив: ТУ4151-002-00221287-96.
Отличия по присоединению трубопроводов (пневмолиний):
- распределители В71-22М-02, В71-22М-01 - отверстия снизу основания (нижний подвод);
- распределители В71-22А, АВ71-22А - рабочие отверстия по бокам (подвод с торцов.;
Схемы распределения сжатого воздуха
|
|
Распределители В71-22М-01, В71-22М-02
с среднем положении обе полости потребителя
сообщены с атмосферой. |
|
|
Распределители В71-22А, АВ71-22А
в среднем положении все линии перекрыты
|
Отверстия для присоединения трубопроводов:
1 - подвод сжатого воздуха;
2, 4 - рабочие отверстия;
3 - выхлопное отверстие.
Примеры обозначения крановых распределителей В71-2 и АВ71-2 (Ду = 6 мм, К1/4", Рном = 1,0 МПа)
Пневмораспределитель В71-22М-01
Пневмораспределитель В71-22М-02
Пневмораспределитель В71-22А
Пневмораспределитель АВ71-22А
|
В71-22М-02, В72-22М-02
|
Пример записи условного обозначения распределителя кранового, четырехлинейного с условным проходом 16 мм, с боковым резьбовым присоединением пневмолиний, в среднем положении полости сообщены с атмосферой, климатическое исполнение УХЛ, категории размещения 4:
- пневмораспределитель крановый В71-24М-01 УХЛ4 ТУ2-053-1787-86.
То же, но с условным проходом 10 мм, с нижним резьбовым присоединением пневмолиний, в средней позиции все линии перекрыты, климатическое исполнение О, категория размещения 4:
- пневмораспределитель крановый В72-23М-02 О4 ТУ2-053-1787-86.
|
