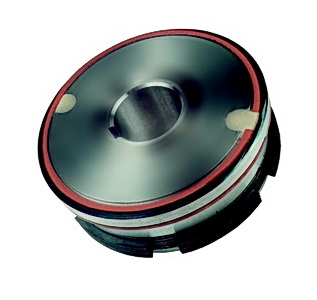

Электромагнитные муфты ЭТМ-132-3Н контактные
|
Муфта электромагнитная контактная ЭТМ-052(062.072.082.092.102.112.122.132.142.152)
|
Муфты электромагнитные ЭТМ 132 - 3Н 3М имеют "жесткую" волну на наружных дисках и спиральные маслораспределительные канавки на фрикционных поверхностях, обеспечивающие быстрое и четкое расцепление дисков при отключении муфты, малую величину остаточных моментов и высокие значения вращающего (динамического) момента при механических переходных процессах (разгоне, торможении, реверсировании нагрузки).
Остаточный момент покоя ("момент срыва") составляет 1—1,5 % от передаваемого, остаточный момент вращения 0,2—0,5% (меньшие значения относятся к большим муфтам).
Вращающий момент составляет более 60% от номинального момента.
Конструкция тормозных муфт ЭТМ ...6 отличается улучшенным саморазмагничиванием, малым моментом инерции ведомой части (внутренние диски и втулка), повышенным быстродействием и малой температурой перегрева.
Благодаря указанным свойствам муфты серии ЭТМ 052(062,072,082,092,102,112,122,132,142,152)-1Н(2Н,3Н,1А,2А,3А) обеспечивают быстрый разгон (реверс) механизмов под нагрузкой, интенсивное торможение, четкое переключение передач, малые потери на холостом ходу и при правильном выборе и монтаже отличаются долговечностью и надежностью в работе.
По заказу за отдельную плату поставляются запчасти:
- фрикционные диски внутренние ЭТМ...-2-10;
- фрикционные диски наружные ЭТМ...-2-11;
- щёткодержатели ЭМЩ2;
- щётки в сборе Щ2-0-02. |
Технические характеристики муфт ЭТМ изменяются в процессе эксплуатации вследствие износа деталей, главный образом в результате приработке и последующего износа фрикционных дисков, а также зависят от температуры самой муфты и масла. Поэтому параметры новой муфты назначаются в определенным запасом, учитывающим возможное изменение их как в процессе износа, так и вследствие влияния теплового режима муфты, а также целого ряда других эксплуатационных факторов.
СМОТРЕТЬ ПАСПОРТ Муфта электромагнитная ЭТМ
Технические характеристики муфт ЭТМ
|
Электромуфта
|
Номинальный передаваемый момент, kgf•m
|
Номинальное напряжение, V
|
Сила тока, А (справочная), для муфт
|
Предельная частота вращения муфт, min-1 (расчетная)
|
|
контактных и тормозных
|
бесконтактных
|
контактных
|
бесконтактных и тормозных
|
|
ЭТМ 052
|
1,6
|
24
|
0,60
|
0,80
|
5000
|
7000
|
|
ЭТМ 062
|
2,5
|
0,70
|
0,85
|
4500
|
6000
|
|
ЭТМ 072
|
4,0
|
0,85
|
1,20
|
4000
|
5000
|
|
ЭТМ 082
|
6,3
|
1,10
|
1,30
|
3500
|
4500
|
|
ЭТМ 092
|
10,0
|
1,40
|
1,20
|
3000
|
4000
|
|
ЭТМ 102
|
16,0
|
1,50
|
1,70
|
2800
|
3600
|
|
ЭТМ 112
|
25,0
|
1,70
|
1,80
|
2500
|
3300
|
|
ЭТМ 122
|
40,0
|
1,90
|
2,90
|
2200
|
3000
|
|
ЭТМ 132
|
63,0
|
2,50
|
3,50
|
2000
|
2900
|
|
ЭТМ 142
|
100,0
|
3,20
|
4,70
|
1800
|
2700
|
|
ЭТМ 152
|
160,0
|
4,00
|
6,00
|
1600
|
2500
|
Размеры посадочных отверствий электромуфт ЭТМ
|
Габарит
УКР./ПНР
|
Размеры, мм
|
|
Шлицевое посадочное отверстие по ГОСТу 1139-58
|
Гладкое посадочное отверстие
|
|
1й ряд
|
2й ряд
|
3й ряд
|
1й ряд
|
2й ряд
|
3й ряд
|
|
d
|
b
|
d+t1
|
d
|
b
|
d+t1
|
d
|
b
|
d+t1
|
|
05
|
D6*18/21*22/25A3*U4
|
--
|
--
|
20/
22
|
4/
5
|
21,8/
24,3
|
18/
20
|
5/
6
|
20,3/
22,8
|
16/
18
|
5/
5
|
18,3/
20,3
|
|
06
|
D6*21*25A3*U4
|
D6*18*22A3*U4
|
--
|
22
|
5
|
24,3
|
20
|
6
|
22,8
|
18
|
5
|
20,3
|
|
07
|
D6*26*30A3*U4
|
D6*21*25A3*U4
|
D6*18*22A3*U4
|
25
|
6
|
27,8
|
22
|
6
|
24,8
|
20
|
6
|
22,8
|
|
08
|
D6*28*34A3*U4
|
D6*26*30A3*U4
|
D6*21*25A3*U4
|
30
|
8
|
33,3
|
25
|
8
|
28,3
|
22
|
6
|
24,8
|
|
09
|
D8*36*40A3*U4
|
D6*28*34A3*U4
|
D6*26*30A3*U4
|
35
|
10
|
38,3
|
30
|
8
|
33,3
|
25
|
8
|
28,3
|
|
10
|
D8*42*46A3*U4
|
D8*36*40A3*U4
|
D6*28*34A3*U4
|
40
|
12
|
43,4
|
35
|
10
|
38,3
|
30
|
8
|
33,3
|
|
11
|
D8*46*54A3*U4
|
D8*42*46A3*U4
|
D8*36*40A3*U4
|
50
|
14
|
53,8
|
40
|
12
|
43,3
|
35
|
10
|
38,3
|
|
12
|
D8*56*65A3*U4
|
D8*46*54A3*U4
|
D8*42*46A3*U4
|
60
|
14
|
63,8
|
50
|
14
|
53,8
|
40
|
12
|
43,3
|
|
13
|
D8*62*72A3*U4
D10*72*82A3*U4
|
D8*56*65A3*U4
D8*62*72A3*U4
|
D8*46*54A3*U4
D8*56*65A3*U4
|
70
80
|
14
16
|
73,8
84,3
|
60
70
|
18
16
|
64,4
74,9
|
50
60
|
14
14
|
53,8
64,4
|
|
14
|
D10*72*82A3*U4
D10*82*92A3*U4
|
D8*62*72A3*U4
D10*72*82A3*U4
|
D8*56*65A3*U4
D8*62*72A3*U4
|
80
90
|
16
18
|
84,3
94,4
|
70
80
|
20
18
|
74,9
85,4
|
60
70
|
18
16
|
64,4
74,9
|
|
15
|
D10*82*92A3*U4
|
D10*72*82A3*U4
|
D8*62*72A3*U4
|
90
|
18
|
94,4
|
80
|
22
|
85,4
|
70
|
20
|
74,9
|
Структура условного обозначения муфт ЭТМ
| ЭТМ |
|
09 |
|
4 |
- |
0 |
|
Н |
 |
5 |
|
УХЛ4 |
|
| |
|
|
|
|
|
|
|
|
|
Климатическое исполнение и категория размещения
|
|
|
Длина выводов в дециметрах (для ЭТМ...4)
|
|
|
Условное обозначение вида отверстия:
А - гладкие посадочные отверстия
Н - шлицевые отверстия, отцентрированные по наружному диаметру
В - шлицевые отверстия, отцентрированные по внутреннему диаметру
|
|
|
Условное обозначение размера отверстия:
смотри таблицы ниже (0 - специальное, оговаривается при заказе)
|
|
|
Исполнение:
2 - контактная
4 - бесконтактная
6 - тормозная
|
|
|
Габарит: 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15
|
|
|
Серия электромагнитных муфт трения
|
Масляные муфты ЭТМ рассчитаны на работу в районах с умеренным и холодным климатом, эксплуатация которых должна проводиться только в масляной среде (индустриальное масло). Они применяются для дистанционного управления приводами металлорежущих станков и друг их механизмов.
Смазка масляных муфт осуществляется в основном путем полива фрикционных дисков маслом серии И-40А ГОСТ 20799-88, при температуре масла от 25 до 550° С. Для очистки масла используют магнитные фильтры. Очень важно, что бы масло для смазки муфты ЭТМ не содержало металлических примесей (стружка, чугунная пыль), а место установки масляной муфты должно быть защищено от попадания воды и эмульсии.
Сухая муфта фрикционная рассчитаны для работы в районах с умеренным и тропическим климатом, в местах дополнительно защищённым от попадания воды, эмульсии, масла. Сухая электромуфта классифицируются также на: сухие (помечаются индексом “С” ЭТМ-103С) и сухие быстродействующие муфты (помечаются индексом “Б” ЭТМ-103Б).
Сухая электромуфта применяются для автоматизации механизмов, где по техническим условиям и причинам, метеорологическим параметрам недопустимо применение масляных муфт.
Сухие быстродействующие муфты ЭТМ используются для механизмов подач копировальных, программных станков, для автоматизации передвижения механизмов металлорежущих станков и другого технологического оборудования.
При эксплуатации сухая фрикционная муфта имеет ряд преимуществ, среди которых:
- не требуют предварительной смазки, работают сухими;
- меньше склонны к возникновению разбалансирования, за счёт отсутствия радиальных зазоров;
- не требуют технического обслуживания на протяжении пяти лет;
- уменьшен уровень стирания поверхности муфты и вала.

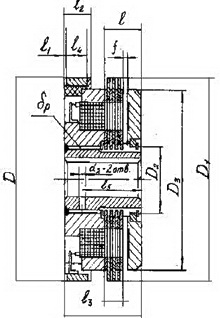

Габаритные и присоединительные размеры муфт ЭТМ контактного исполнения
|
Габарит
муфты |
Габаритные и присоединительные размеры муфты контактного исполнения (ЭТМ..2) |
| DH9 |
Db11 |
D2h8 |
D3 |
Lh11 |
I |
I1 |
I2 |
I3 |
I4 |
I5 |
fход |
d2 |
b2H12 |
n |
nдис* |
hо12 |
| Муфта ЭТМ-052 |
80 |
80 |
30 |
70 |
32 |
11 |
1,5 |
13 |
4,9 |
9 |
25 |
1,4 |
3 |
10 |
4 |
3/4 |
5,5 |
| Муфта ЭТМ-062 |
90 |
90 |
33 |
80 |
35 |
12,5 |
1,5 |
13 |
5,6 |
9 |
25 |
1,3 |
3 |
12 |
6 |
3/4 |
5,5 |
| Муфта ЭТМ-072 |
100 |
110 |
38 |
90 |
38 |
15 |
1,5 |
13 |
7,2 |
9 |
28 |
1,9 |
3 |
12 |
6 |
4/5 |
5,5 |
| Муфта ЭТМ-082 |
110 |
110 |
46 |
100 |
43 |
17 |
1,5 |
13 |
7,2 |
9 |
32 |
3,8 |
4 |
12 |
6 |
4/5 |
5,5 |
| Муфта ЭТМ-092 |
120 |
120 |
51 |
110 |
45 |
19 |
1,5 |
13 |
8,8 |
9 |
35 |
2,2 |
4 |
16 |
6 |
5/6 | | |
