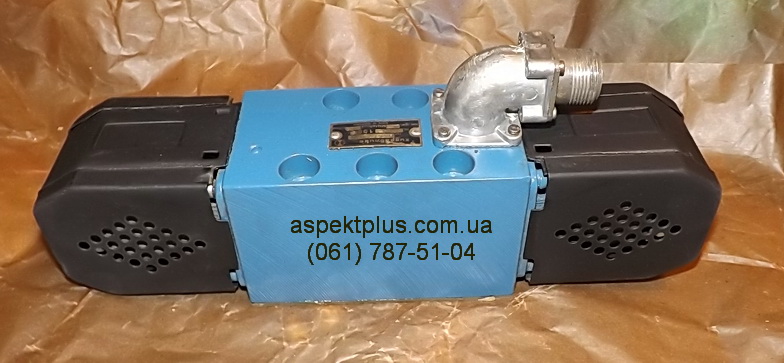

Гидравлический золотник реверсивный (гидрораспределитель) 65 ПГ 73-12, 65ПГ73-12 (список исполнений ниже) являются золотниковыми пятилинейными распределителями с электромагнитным управлением позиции золотника.
Данные распределители управляют направлением потока рабочей жидкости (переключением потоков, пуском и их остановкой) в соответствии со схемой работы гидрораспределителя по ГОСТ 24679-81, Наибольшее применение 44(54,64,34,24,14)ПГ73-12 нашли в гидравлических приводах станков, прессов и других машин. Также могут быть использованы как пилоты в пилотных гидрораспределителях с электрогидравлическим управлением.
Часто можно встретиь наименование гидрораспределителей 54(55)БПГ73-12, как золотник переливной ПГ 73-12.

Распределители ПГ-73-12 ранее изготавливались на территории Болгарии заводом «Хидравлика», в настоящее время сняты с производства и могут заменяться гидрораспределителями типа ВЕ10 с переходной плитой В10-7311.

54БПГ73-12 аналог гидрораспределителя ВЕ10.574А с переходной плитой В10-7311.
ВНИМАНИЕ!!! На схемы 15,25,35,45,55,65 аналоги не предлагаются.
Цену и наличие вы можете уточнить, обратившись к нам по телефону или эл. почте 1aspekt2000@gmail.com.

Устройство гидрораспределителей ПГ73-12

Элементы конструкции:

• 1 - штепсельный разъем;
• 2 - шайба;
• 3 - пружина;
• 4 - электромагнит;
• 5 - втулка;
• 6 - чашка;
• 7 - гильза;
• 8 - золотник;
• 9 - корпус;
• 10 - дренажное отверстие;
• 11 - толкатель;

Управление золотником происходит путем подачи напряжение на электромагнит, который генерирует магнитное поле и воздействует на золотник через толкатель. Благодаря этому поток масла движется в необходимом направлении: от P к A и от B к T или от P к B и от A к T. При отключении электромагнита пружина возвращает золотник в исходное положение.

Двухпозиционные гидрораспределители 54БПГ73-12 могут иметь возможность фиксации золотника в крайнем положении, что позволяет не держать электромагнит длительное время под напряжением после перемещения золотника. Если фиксация отсутствует, после отключения электромагнита возврат золотника в исходное положение осуществляется благодаря пружине, как и в трехпозиционных схемах. Дренаж утечек рабочей среды из торцевых полостей золотника происходит через дренажное отверстие.

Характеристики гидрораспределителей ПГ73-12

В гидравлических распределителях 24ПГ73-12 и 25ПГ73-12 перемещение золотника происходит при помощи электромагнитов и пружин (центрируют золотник при отключении питания). В гидроприводах станков используются электромагниты на 220В / 110В переменного тока. В мобильной технике нашли применение электромагниты на 12В / 24В постоянного тока.
Вольтаж при заказе гидрораспределителей пишется после самой маркировки: 24-ПГ73-12 В220 (допускается также 24ПГ73-12.220).

Аналог 24ПГ73-12 – ВЕ10.24 с переходной плитой B10-7311. Вы можете связаться с нами по электронной почте 1aspekt2000@gmail.com или телефону (указаны вверху сайта), что бы узнать цену и заказать данный гидрораспределитель.

Характеристики гидрораспределителя 24ПГ73-12 (25ПГ73-12):
- условный проход – 10 мм;
- максимальный расход – 25 л/мин;
- максимальное рабочее давление – 200 бар;
- управление золотником – одностороннее электромагнитное, пружинный возврат в исходное положение;
- напряжение - 110 или 220 вольт переменного тока, 24 вольта постоянного тока;
- схема распределения жидкости - 24;
- масса – 5,4 кг.

Гидрораспределители (реверсивные золотники 54БПГ73-11, 55БПГ73-11) имеют односторонее электромагнитное управление и пружинный возврат золотника в исходное положение. Для станочного оборудования наиболее часто используются электромагниты с питанием от сети 220 и 110 вольт переменного тока. В мобильной технике, ввиду особенностей, используется 24 и 12 вольт постоянного тока. Соответственно, при заказе распределителей это указывается в маркировке следующим способом: 54БПГ73-12 В110 (допускается 54БПГ73-12.110).

Аналог 54БПГ73-12 – ВЕ10.574А с переходной плитой В6-73-11. Узнать цену и заказать данный гидрораспределитель можно у нас. Обратитесь к нам по телефонам или электронной почте, указанной в шапке сайта.

Характеристики гидрораспределителя 54БПГ73-12 (55БПГ73-12):
- условный проход – 10 мм;
- максимальный расход – 25 л/мин;
- максимальное рабочее давление – 200 бар;
- управление золотником – одностороннее электромагнитное, пружинный возврат в исходное положение;
- напряжение - 110 или 220 вольт переменного тока, 24 вольта постоянного тока;
- схема распределения жидкости - 574А;
- масса – 2,5 кг.

Пример условного обозначения гидравлического золотникового распределителя, со схемой распределения 574А, управляемого электромагнитами от сети 24 В постоянного тока, для работы в умеренном климате:
     - Гидрораспределитель 54ПГ73-12.
