Гидрораспределители ВММ6 64 Ф УХЛ4 предназначены для ручного управления (направлением, пуском и остановкой) потоками гидравлических жидкостей в гидросистемах различного назначения (мобильная техника, стационарные машины).

Гидравлические распределительные клапаны ВММ 6 (с рабочими схемами 44, 64, 34, 24, 574, 573 и 14), с условным проходом 6 мм (CETOP-3) пришли на замену распределителей 1РММ6, ранее выпускаемых ОАО «Гидроаппарат» г. Ульяновск. Они относятся к золотниковым распределителям с механическим ручным управлением, т.е. переключение положения золотника происходит с помощью усилия руки прилагаемого к рукояти.
Данные гидрораспределители не имеют фиксации положения золотника, а возврат в исходное положение обеспечивается воздействием пружин.

Принцип работы и комплектация идентичны другим дискретным распределителям с ручным управлением (например гидрораспределители без фиксации ВММ10).

Ручные гидрораспределители ВММ6.574А(574,64,54,44,34,24,14) работают на минеральных маслах вязкостью в диапазоне 10…400 сСт, и номинальной тонкостью фильтрации не грубее 25 мкм.
Рекомендуемые рабочие жидкости для золотниковых гидрораспределителей ВММ6 64, ВММ6 44, ВММ6 34, ВММ6 24, ВММ6 574:

• летние: ИГП-18, ИГП-30, ВНИИ ИП-403, ИГПСи-20
• зимние: ВМГ3, МГЕ-10А

Разрешается эксплуатация гидрораспределителей при температуре окружающей среды от -40 до +55°С.
Климатическое исполнение и категория размещения: УХЛ4, О4, ХЛ1 по ГОСТ 15150.

Расшифровка обозначения гидрораспределителя BMM6.44 УХЛ4:
золотниковый гидрораспределитель с механическим управлением, условный проход 6 мм, схема распределения 44 (Смотреть схемы распределения рабочей жидкости в гидрораспределителях - ниже), без пружинного возврата, без фиксации, для использования в умеренной климатической зоне.

   Гидрораспределитель ВММ 6 64 с ручным управлением при помощи рукоятки с пружинным возвратом без фиксации золотника в крайних положениях используется в гидроагрегатах мобильной техники и станков, например, в качестве управляющего распределителя исполнительным механизмом стрелы автокрана. Схема распределения (64) является одной из наиболее распространённых, так как её использование не связано с проектированием сложным гидравлических систем.

Гидросхема 64

   Основные параметры гидрораспределителя ВММ 6.64:
   - условный проход 6 мм;
   - схема открывания-закрывания рабочих каналов - 64;
   - управление гидрораспределителем - ручное (от рукоятки);
   - фиксация золотника отсутствует (пружинный возврат);
   - максимальный расход рабочей жидкости до 60 л/мин;
   - номинальное давление на входе 31,5 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 1,4 кг.

   Гидрораспределитель ВММ 6 44 с ручным управлением при помощи рукоятки с пружинным возвратом без фиксации золотника в крайних положениях применяется в гидроагрегатах мобильной техники и станков с 44-ой схемой распределения рабочей жидкости. Особенность данной схемы заключается в том, что в среднем положении все рабочие каналы перекрыты.

Гидросхема 44

   Основные параметры гидрораспределителя ВММ 6.44:
   - условный проход 6 мм;
   - схема работы гидравлическая - 44;
   - управление гидрораспределителем - ручное (от рукоятки);
   - фиксация золотника отсутствует (пружинный возврат);
   - максимальный расход рабочей жидкости до 60 л/мин;
   - номинальное давление на входе 31,5 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 1,4 кг.

   Гидрораспределитель ВММ 6 34 с ручным управлением при помощи рукоятки с пружинным возвратом без фиксации золотника в крайних положениях применяется в гидроагрегатах мобильной техники и станков с 34-ой схемой распределения рабочей жидкости.

Гидросхема 34

   Основные параметры гидрораспределителя ВММ 6.34:
   - условный проход 6 мм;
   - схема открывания-закрывания рабочих каналов - 34;
   - управление гидрораспределителем - ручное (от рукоятки);
   - фиксация золотника отсутствует (пружинный возврат);
   - максимальный расход рабочей жидкости до 60 л/мин;
   - номинальное давление на входе 31,5 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 1,4 кг.

   Гидрораспределитель ВММ 6 24 с ручным управлением при помощи рукоятки с пружинным возвратом без фиксации золотника в крайних положениях применяется в гидроагрегатах мобильной техники и станков с 24-ой схемой распределения рабочей жидкости.

Гидросхема 24

   Основные параметры гидрораспределителя ВММ 6.34:
   - условный проход 6 мм;
   - схема открывания-закрывания рабочих каналов - 24;
   - управление гидрораспределителем - ручное (от рукоятки);
   - фиксация золотника отсутствует (пружинный возврат);
   - максимальный расход рабочей жидкости до 60 л/мин;
   - номинальное давление на входе 31,5 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 1,4 кг.

   Гидрораспределитель ВММ 6 14 с ручным управлением при помощи рукоятки с пружинным возвратом без фиксации золотника в крайних положениях применяется в гидроагрегатах мобильной техники и станков с 14-ой схемой распределения рабочей жидкости. Особенность работы гидросхемы 14 заключается в том, что в среднем положении все каналы перепускают рабочую жидкость.

Гидросхема 14

   Основные параметры гидрораспределителя ВММ 6.14:
   - условный проход 6 мм;
   - схема открывания-закрывания рабочих каналов - 14;
   - управление гидрораспределителем - ручное (от рукоятки);
   - фиксация золотника отсутствует (пружинный возврат);
   - максимальный расход рабочей жидкости до 60 л/мин;
   - номинальное давление на входе 31,5 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 1,4 кг.

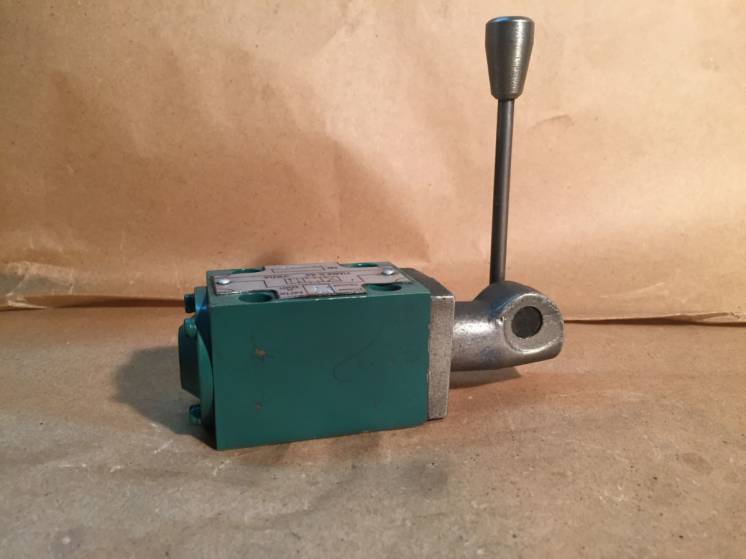

   Гидрораспределитель ВММ 6 574 А с ручным управлением при помощи рукоятки с пружинным возвратом без фиксации золотника в крайних положениях применяется в гидроагрегатах мобильной техники и станков с 574-ой схемой распределения рабочей жидкости..

Гидросхема 574

   Основные параметры гидрораспределителя ВММ 6.574:
   - условный проход 6 мм;
   - схема открывания-закрывания рабочих каналов - 574;
   - управление гидрораспределителем - ручное (от рукоятки);
   - фиксация золотника отсутствует (пружинный возврат);
   - максимальный расход рабочей жидкости до 60 л/мин;
   - номинальное давление на входе 31,5 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 1,4 кг.

   Основные параметры плиты присоединительной ВММ6 - 14, 24, 34, 44, 54, 64, 574, 574А:

-условный проход устанавливаемого гидрораспределителя - 6 мм.

- присоединительная резьба для подвода гидролиний - К3/8 дюйма;

- подвод гидролиний - сбоку в стороны;

- вес - не более 1 кг.
