Питатели импульсные смазочные 2-010-010 используются в комплексных смазочных системах и предназначены для дозированной подачи смазочного материала (жидкого) к трущимся частям узлов и механизмов станков, а также другого промышленного оборудования.
Основные технические параметры питателей импульсных одноотводных и многоотводных при работе на материале смазочном с кинематической вязкостью 100±20 сСт указаны в таблице ниже. Максимальное расчётное давление на входе импульсного питателя 32 бара (3,2 МПа), на выходе - 16 бар (1,6 МПа). Питатели работают при температуре масла +5...+50 °C и температуре окружающей среды +1...+40 °C.
Примеры обозначения при заказе:
Пример условного обозначения питателя исполнения 1 с тремя отводоми, подаваемым объемом 0,05 см³, 0,05 см³, 0,05 см³ для районов с умеренным и холодным климатом категория размещения 4:
Питатель импульсный 1-005-005-005 УХЛ4.
Пример условного обозначения питателя исполнения 2 с пятью отводами, подаваемыми объемами 0,2; 0,2; 0,32; 0,32; 0,32 см³ для районов с умеренным и холодным климатом категория размещения 4:
Питатель импульсный 2-020-020-032-032-032 УХЛ4.
|
|
|
Импульсный питатель (первого и второго типа) состоит из литой планки 1, корпуса 2, клапана 4 с манжетой 3, кольца 5, гильзы 6, пружины 7, штуцера 10, уплотнительного 8 и регулирующего 9 колец. Клапан, гильза и кольцо образуют подвижную систему подачи смазки.
При подаче смазочного материала и повышении давления во входном отверстии А усики отгибаются и масло заполняет полость Б. При этом клапан 4 прижат к кольцу 5, препятствуя перетеканию смазочного материала из полости Б в полость В. Подвижная система приподнимается вверх, сжимая пружину 7. Смазочный материал, находящийся в полости В, поступает через выходное отверстие Г. Как только входное отверстие А соединяется с отверстием слива, подвижная система под действием упругой силы пружин стремиться опуститься вниз и в полости Б создается давление, манжета запирает проход из полости Б в полость А, и клапан открывается. Подвижная система отходит вниз и из полости Б дозированное количество смазочного материала перетекает в полость В, происходит перезарядка дозатора питателя.
|
|
|
Основные параметры питателей импульсных
| Тип |
Число отводов |
Макс. давление на входе, МПа |
Макс. давление на выходе, МПа |
Объем, подаваемый за цикл, см3 |
Масса, кг |
| 1 |
1 |
3,2 |
1,6 |
0,02; 0,05 |
0,08 |
| 2 |
0,14 |
| 3 |
0,22 |
| 5 |
0,35 |
| 2 |
1 |
3,2 |
1,6 |
0,05; 0,1; 0,2; 0,32; 0,5 |
0,16 |
| 2 |
0,26 |
| 3 |
0,35 |
| 5 |
0,35 |

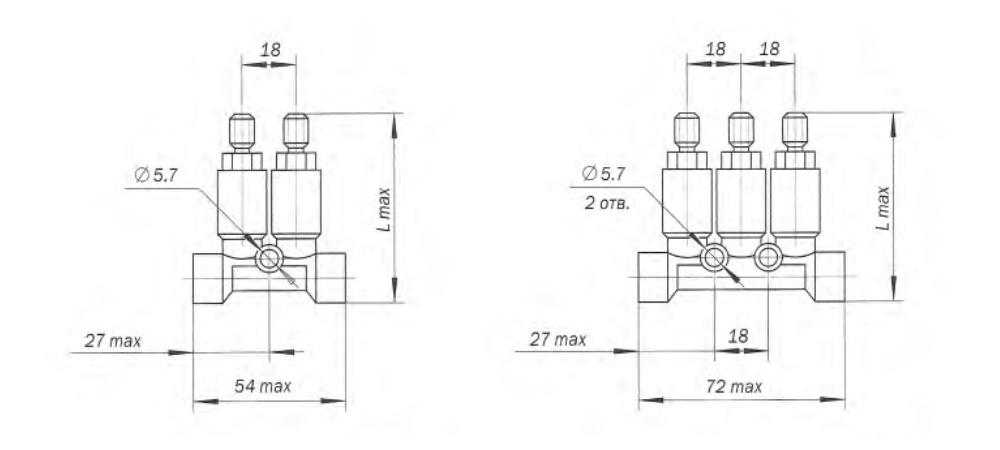

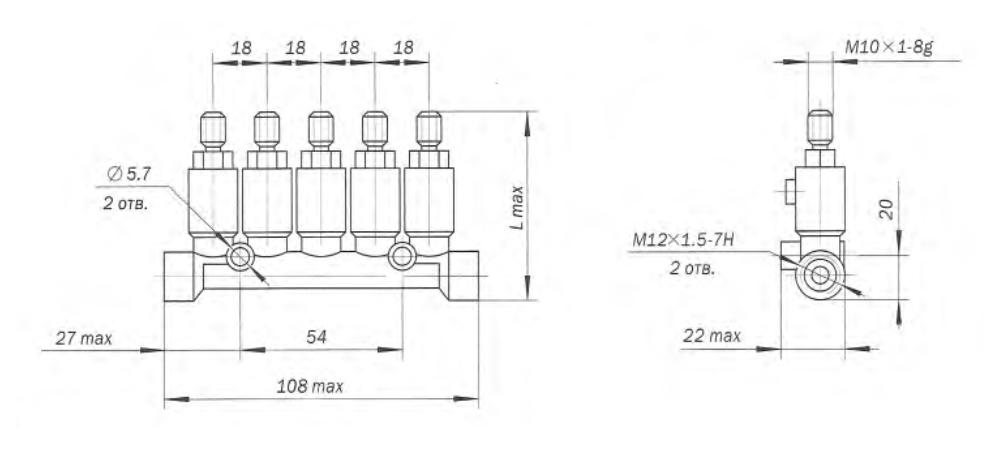

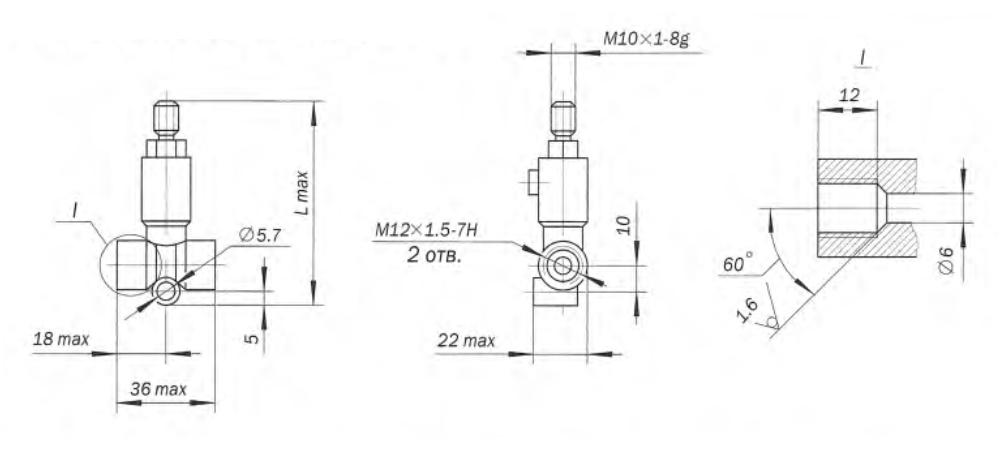

Габаритные и присоединительные размеры (чертежи) импульсных питателей
|
|
Питатель импульсный одноотводный
|
Питатель импульсный двухотводный
|
|
|
Питатель импульсный пятиотводный
|
Питатель импульсный трёхотводный
|
|
Питатель импульсный 2-010-032
|
|
Основные параметры импульсного питателя 2-010-032 УХЛ4:
— номинальное давление на входе 3,2 МПа;
— объем, подаваемый за цикл, 0,1 и 0,32 см3;
— число отводов -2;
— макс. давление на выходе, 1,6 МПа;
— вес не более 0,14 кг.
|
Питатель импульсный 2-020-020-020-020-020
|
|
Основные параметры импульсного питателя для смазки 2-020-020-020-020-020 УХЛ4:
— номинальное давление на входе 3,2 МПа;
— объем, подаваемый за цикл, 0,2 см3;
— число отводов -5;
— макс. давление на выходе, 1,6 МПа;
— вес не более 0,35 кг.
|

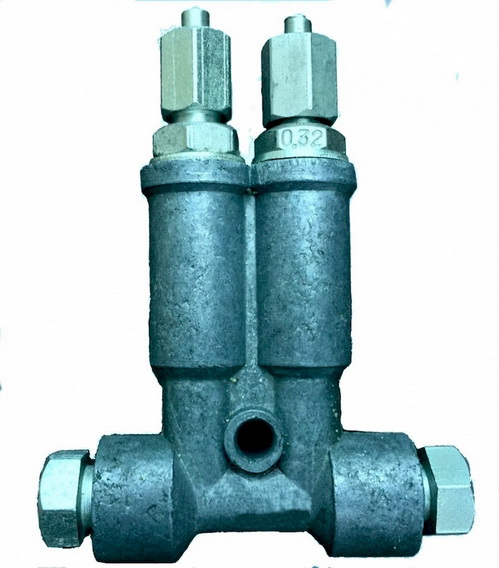

Питатель импульсный 2-020-020
|
|
Основные параметры импульсного питателя 2-020-020 УХЛ4:
— номинальное давление на входе 3,2 МПа;
— объем, подаваемый за цикл, 0,2 и 0,2 см3;
— число отводов -2;
— макс. давление на выходе, 1,6 МПа;
— вес не более 0,14 кг.
|

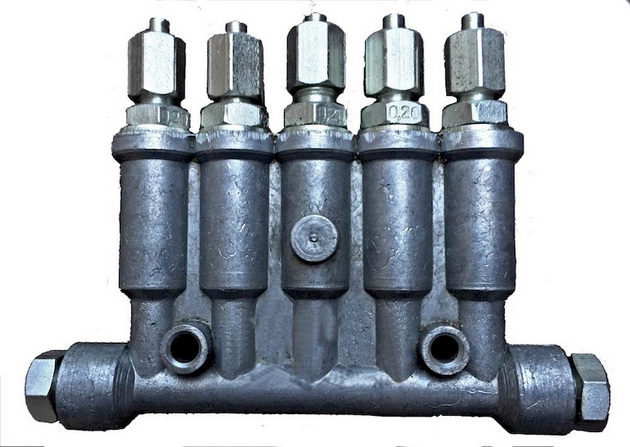

Питатель импульсный 2-010-020-032-050-050
|
|
Основные параметры импульсного питателя для смазки 2-010-020-032-050-050 УХЛ4:
— номинальное давление на входе 3,2 МПа;
— объем, подаваемый за цикл, 0,2 см3;
— число отводов -5;
— макс. давление на выходе, 1,6 МПа;
— вес не более 0,35 кг.
|
Примеры обозначения при заказе:
Пример условного обозначения питателя исполнения 1 с одним отводом, подаваемым объемом 0,02 см³ для районов с умеренным и холодным климатом категория размещения 4:
Питатель импульсный 1-002 УХЛ4.
Пример условного обозначения питателя исполнения 2 с пятью отводами, подаваемыми объемами 0,2; 0,2; 0,32; 0,32; 0,32 см³ для районов с умеренным и холодным климатом категория размещения:
Питатель импульсный 2-020-020-032-032-032 УХЛ4.
Перечень питателей импульсных одно- и многоотводных поставляемых нашей компанией:
питатели импульсные одноотводные (первого типа) 1-002, 1-005;
питатели импульсные двухотводные (первого типа) 1-002-002, 1-005-005, 1-002-005, 1-005-002;
питатели импульсные трёхотводные (первого типа) 1-002-002-002, 1-005-005-005, 1-002-005-005, 1-002-002-005, 1-005-002-005, 1-005-005-002;
питатели импульсные пятиотводные (первого типа) 1-002-002-002-002-002, 1-005-005-005-005-005, 1-002-005-005-005-005, 1-002-002-005-005-005, 1-002-002-002-005-005, 1-002-002-002-002-005, 1-005-002-002-002-002, 1-005-005-002-002-002, 1-005-005-005-002-002, 1-005-005-005-005-002, 1-005-002-005-002-005, 1-002-005-002-005-002.
питатели импульсные одноотводные (второго типа) 2-005, 2-010, 2-020, 2-032, 2-050;
питатели импульсные двухотводные (второго типа) 2-005-005, 2-010-010, 2-020-020, 2-032-032, 2-050-050, 2-005-010, 2-010-005, 2-010-020, 2-020-010, 2-020-005, 2-032-005, 2-032-010, 2-032-020, 2-035-050, 2-050-005, 2-050-010, 2-050-020, 2-050-032;
питатели импульсные трёхотводные (второго типа) 2-005-005-005, 2-010-010-010, 2-020-020-020, 2-032-032-032, 2-050-050-050, 2-005-010-005, 2-005-010-010, 2-010-005-010, 2- 010-010-005, 2-010-020-010, 2-010-020-020, 2-010-032-010, 2-010-032-032, 2-010-032-020, 2-010-032-050, 2-010-032-032, 2-010-050-050, 2-020-005-020, 2-020-005-005, 2-020-010-010, 2-020-010-020, 2-020-032-032, 2-020-032-020, 2-020-050-020, 2-020-050-050, 2-032-005-032, 2-032-005-005, 2-032-010-032, 2-032-010-010, 2-032-020-020, 2-032-020-032, 2-032-050-050, 2-032-032-050, 2-032-050-032, 2-050-005-050, 2-050-005-005, 2-050-010-010, 2-050-010-050, 2-050-020-050, 2-050-020-020, 2-050-032-032, 2-050-032-050;
питатели импульсные пятиотводные (второго типа) 2-005-005-005-005-005, 2-010-010-010-010-010, 2-020-020-020-020-020, 2-032-032-032-032-032, 2-050-050-050-050-050, 2-005-010-020-032-050, 2-010-020-032-050-005, 2-20-032-050-005-010, 2-032-050-005-010-020, 2-050-005-010-020-032..
|
