Фильтры напорные 12-10 К, 20-10 К, 32-10 К с индикатором загрязненности

Фильтр Ф7М

— Фильтры 12-10К, 20-10К, 32-10К, 12 10 К, 20 10 К, 32 10 К УХЛ4 напорные (гидравлические) с индикатором загрязнённости (замена исполнения фильтров ФГМ, Ф7, Ф7М) на номинальное давление 20 МПа предназначены для очистки от механических примесей минеральных масел. — Фильтры Ф7М применяются в металлорежущих, деревообрабатывающих и других станках, а также в кузнечно-прессовом и литейном оборудовании. Кинематическая вязкость очищаемых минеральных масел не более 200 мм²/c при температуре до 80 °C. — Фильтры напорные 12-25(10,40)КВ, 20-25(10,40)КВ, 32-25(40,10)КВ изготавливаются на номинальное давление 20 МПа (Ф7(М) - три габарита). По тонкости фильтрации изготавливаются следующие вариации: 10, 25 и 40 мкм.      В качестве фильтроэлементов в фильтрах Ф7М - 12-25-КВ, 20-25-КВ, 32-25-КВ используются фильтроэлементы РЕГОТМАС. Обозначения фильтров Ф7М - 12 - 25 КВ, 20 - 25 КВ, 32 - 25 КВ Ф7   32 - 25   К   УХЛ4           Климатическое исполнение по ГОСТ 15150: УХЛ4, 04.1 Тип резьбы на входном и выходном отверстиях фильтра: К = коническая М = метрическая Номинальная тонкость фильтрации: 10 = 10 мкм 25 = 25 мкм 40 = 40 мкм 20 = номинальное давление 20 МПа Исполнение фильтра по габариту: 1ФГМ = Ду 12 мм 2ФГМ = Ду 20 мм 3ФГМ = Ду 32 мм

Основные параметры фильтров напорных Ф7М

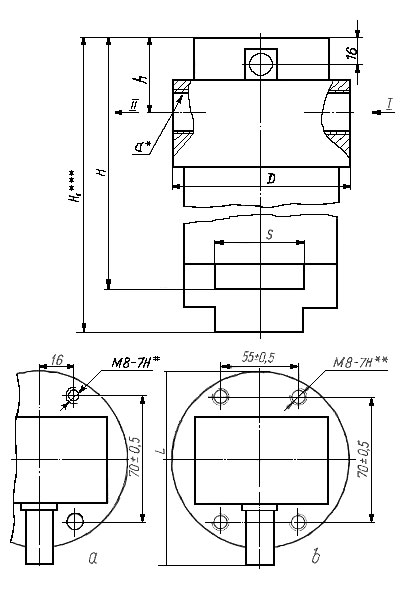

Рекомендации по эксплуатации фильтров 12-25 КВ, 20-25 КВ, 32-25 КВ

— Фильтры Ф7(Ф7М) устанавливают в напорных магистралях гидросистем в месте, удобном для обслуживания, в вертикальном положении, чтобы направление стрелки на головке фильтра совпадало с направлением движения рабочей жидкости.
— Для замены фильтрующего элемента после срабатывания индикатора загрязненности выключить насосную установку и, после падения давления до 0, отвернуть стакан, удалить загрязненный фильтроэлемент, поместить чистый фильтроэлемент в стакан и завернуть его.
— При запуске системы с холодным маслом, вязкость которого выше 30мм²/с, индикатор загрязненности может выдать ложные сигналы с возможным открытием предохранительного клапана, при этом индикатор возвращается в исходное положение по мере разогрева масла. Если индикатор не возвращается в исходное положение, необходимо кратковременно выключить систему.
Условие, хранения-2 (С) по ГОСТ 15150.

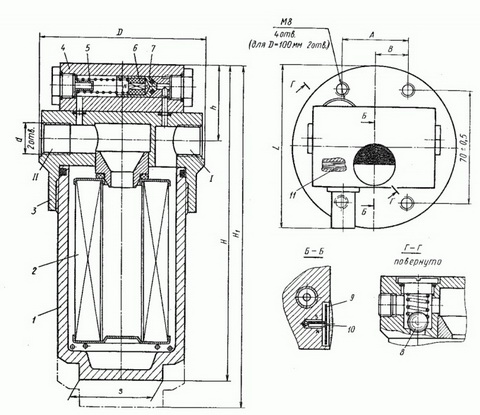

Устройство фильтров напорных гидравлических Ф7М

— Фильтр напорный с индикатором загрязненности типа Ф7М состоит из головки с входным и выходным отверстиями, стакана, соединенного герметично при помощи кольца. Внутри стакана расположен установленный на седле фильтроэлемент. На головке установлен индикатор загрязненности, в корпусе которого имеются средства сигнализации о загрязненности фильтроэлемента и перепуске неочищенной жидкости.
— Фильтр работает следующим образом. Рабочая жидкость через входное отверстие в головке фильтра поступает в полость стакана, проходит через фильтроэлемент, очищается и через отверстие седла и выходное отверстие поступает в систему. При повышении перепада давлений на фильтроэлемента по мере его загрязнения начинает перемещаться плунжер, расположенный в поршне, сжимая пружину и, выдвигая шток, на хвостовике которого установлен постоянный магнит. При перепаде давлений (0,3±-0,03)МПа в поле действия магнита окажется магнитоуправляемый контакт (геркон), лепестки которого замкнутся, и поступит электрический сигнал о необходимости замены загрязненного фильтроэлемента.
— Из-за несвоевременной замены фильтроэлемента происходит дальнейшее повышение перепада давлений до (0,5±0,1)МПа, открытие предохранительного клапана, и неочищенная рабочая жидкость поступает в систему, минуя фильтроэлемент. При этом фильтр работает в аварийном режиме.

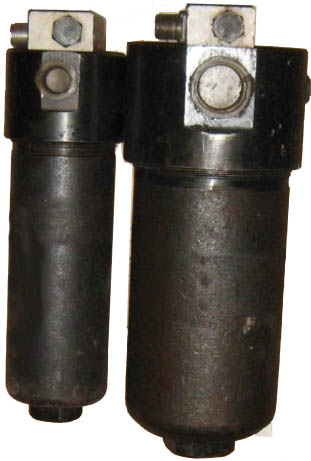

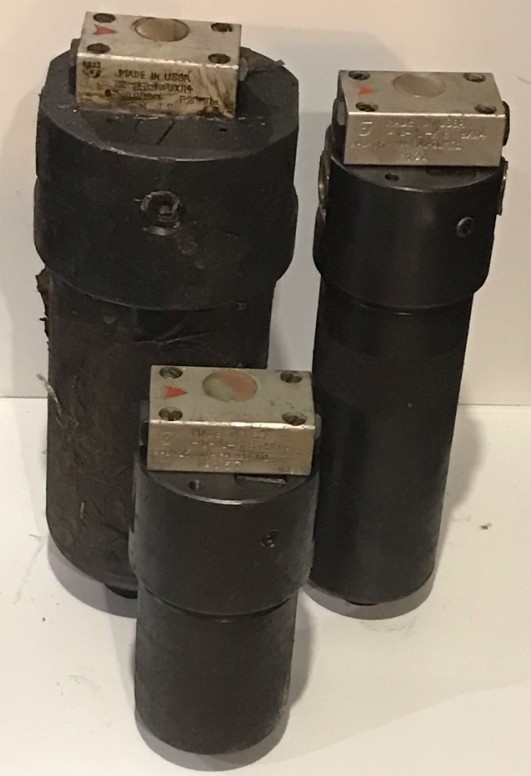

Фильтр гидравлический 12-25КВ

Фильтр гидравлический 20-25КВ

Фильтр гидравлический 32-25КВ

— Примеры условного обозначения при заказе напорных фильтров Ф7М:
Фильтр гидравлический напорный 12-25К
Фильтр гидравлический напорный 12-40КВ
Фильтр гидравлический напорный 20-10КВ
Фильтр гидравлический напорный 32-10К.
