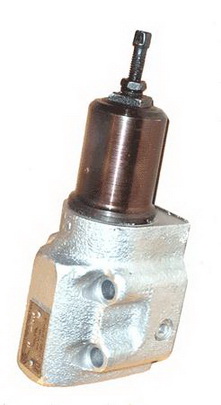

Клапаны давления ПАГ54-34М
|
|
Гидроклапаны давления (предохранительные) ПАГ 54-34 М, ПАГ54-34М, ПАГ54-34, ПАГ54 34 М УХЛ4 с условным проходом 20 мм предназначены:
-
для поддержания заданной разности давлений, определяемой настройкой пружины, подводимом и отводимом потоках рабочей жидкости или в одном из этих потоков и постороннем потоке (функции клапана разности давлений).
-
для пропускания потока рабочей жидкости при достижении заданной величины давления, определяемой настройкой пружины, в этом потоке или управляющем (дистанционное управление) потоке (функции клапана последовательности).
-
для предохранения объёмного гидропривода от давления, превышающего установленное (функции предохранительного клапана).
-
для поддержания заданного давления путем непрерывного слива рабочей жидкости во время работы (функции переливного клапана).
Клапаны Г54(АГ54,БГ54,ВГ54,ДГ54)-34 подключаются к гидравлическим линиям через коническую резьбу K3/4" в отверстиях корпуса.
Клапаны ПГ54(ПАГ54,ПБГ54,ПВГ54,ПДГ54)-34М стыкового присоединения, устанавливаются на специальные монтажные панели или плиты, имеющие резьбовые выходы для подсоединения штуцеров (гидролиний).
|
Параметры гидроклапанов Г54-34, ПГ54-34, АГ54-35, БГ54-35, ВГ54-35, ДГ54-35, ПАГ54-34, ПБГ54-34, ПВГ54-34
|
Гидроклапан
|
Наименование и величина параметра
|
|
Условный проход, мм
|
Расход рабочей жидкости, л/мин.
|
Давление настройки, МПа
|
|
ном.
|
мах.
|
мин.
|
ном.
|
мах.
|
|
АГ54 - 32М
ПАГ54 - 32М
|
10
|
32
|
50
|
1
|
1,0
|
1,2
|
|
Г54 - 32М
ПГ54 - 32М
|
2,5
|
2,8
|
|
БГ54 - 32М
ПБГ54 - 32М
|
6,3
|
7,0
|
|
ВГ54 - 32М
ПВГ54 - 32М
|
10,0
|
11,2
|
|
ДГ54 - 32М
ПДГ54 - 32М
|
20,0
|
23,0
|
|
АГ54 - 34М
ПАГ54 - 34М
|
20
|
125
|
170
|
3
|
1,0
|
1,2
|
|
Г54 - 34М
ПГ54 - 34М
|
2,5
|
2,8
|
|
БГ54 - 34М
ПБГ54 - 34М
|
6,3
|
7,0
|
|
ВГ54 - 34М
ПВГ54 - 34М
|
10,0
|
11,2
|
|
ДГ54 - 34М
ПДГ54 - 34М
|
20,0
|
23,0
|
|
АГ54 - 35М
ПАГ54 - 35М
|
32
|
200
|
300
|
5
|
1,0
|
1,2
|
|
Г54 - 35М
ПГ54 - 35М
|
2,5
|
2,8
|
|
БГ54 - 35М
ПБГ54 - 35М
|
6,3
|
7,0
|
|
ВГ54 - 35М
ПВГ54 - 35М
|
10,0
|
11,2
|
|
ДГ54 - 35М
ПДГ54 - 35М
|
20,0
|
23,0
|
Условное обозначение гидроклапанов давления Г54-3
| ХГ |
|
Х |
|
Г54-3 |
|
Х |
|
ХХХХ |
|
| |
|
|
|
Климатическое исполнение по ГОСТ 15150: УХЛ4, 04.1
|
 |
|
Исполнение по усл. проходу: 2 - 10 мм, 4 - 20 мм, 5 - 32 мм
|
|
|
Обозначение типа гидроклапана (М - означает "модернизированный")
|
|
|
Исполнение по номинальному давлению настройки: А - 1 Мпа, Б - 6,3 МПа, В - 10 МПа, Д - 20 МПа
|
|
|
Исполнение по способу монтажа: без индекса - трубный (резьбовой), П - стыковой (притычный)
|
Габаритные и присоединительные размеры гидроклапана давления типа (П)Г54-34(М)
|
Размеры гидроклапана давления типа Г54-34 (трубное присоединение)
|
| Модель клапана |
Размеры, мм |
| d1 |
d1 |
Hmax |
L |
B |
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
b |
| АГ54-34(М) |
K3/4" |
K1/8" |
220 |
78 |
84 |
109 |
2,5 |
52 |
75 |
24 |
93 |
35 |
| Г54-34(М) |
| БГ54-34(М) |
| ВГ54-34(М) |
| ДГ54-34(М) |
242 |
|
|
Размеры гидроклапана давления типа ПГ54-34 (стыковое присоединение)
|
| Модель клапана |
Размеры, мм |
| Hmax |
L (h14) |
B (h14) |
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
h7 |
h8 |
l1 |
l2 |
l3 |
l4 |
b |
d1 |
d2 |
| ПАГ54-34(М) |
220 |
88 |
66 |
109 |
2,5 |
12 |
20 |
43 |
61 |
63 |
32 |
67 |
53,5 |
29,5 |
13,5 |
55 |
18 |
13 |
| ПГ54-34(М) |
| ПБГ54-34(М) |
| ПВГ54-34(М) |
| ПДГ54-34(М) |
242 |
71 |
Пример условного обозначения гидроклапана давления модернизированного с условным проходом 20 мм, работающем при номинальном давлением 6,3 МПа (диапазон регулирования 0,6-7,0 МПа), резьбового монтажа, предназначенном для работы в умеренном климате, категория размещения 4:
гидроклапан давления БГ54-34М УХЛ4.
Комплект резиновых колец для гидроклапанов давления ПГ54-34
| Обозначение кольца по ГОСТ 18829-73 |
Количество |
| Г (АГ, БГ, ВГ) 54-34М |
ДГ54-34М |
ПГ (ПАГ, ПБГ, ПВГ) 54-34М |
ПДГ54-34М |
| Кольцо 016-020-25 |
1 |
1 |
3 |
3 |
| Кольцо 022-028-36 |
- |
- |
2 |
2 |
| Кольцо 030-035-30 |
1 |
1 |
1 |
- |
| Кольцо 032-040-46 |
- |
- |
- |
1 |
| Кольцо 040-044-25 |
1 |
1 |
1 |
- |
| Кольцо 050-056-36 |
- |
- |
- |
1 |
Гидроклапан давления ПГ54-34М
|
|
Технические характеристики клапана ПГ 54-34 М (ПГ 54-34М) УХЛ4:
- тип клапана - предохранительный;
- присоединение - стыковое;
- условный проход 20 мм;
- номинальное давление 2,5 МПа;
- номинальный расход жидкости 125 л/мин;
- максимальный расход жидкости 150 л/мин;
- климатическое исполнение для районов с умеренным и холодным климатом;
- масса не более 3,00 кг.
|
Гидроклапан давления Г54-34М
|
|
Технические характеристики клапана Г 54-34 М УХЛ4:
- тип клапана - предохранительный;
- присоединение - трубное;
- условный проход 20 мм;
- номинальное давление 2,5 МПа;
- номинальный расход жидкости 125 л/мин;
- максимальный расход жидкости 150 л/мин;
- климатическое исполнение для районов с умеренным и холодным климатом;
- масса не более 3,95 кг.
|
Гидроклапан давления АГ54-34М
|
|
Технические характеристики клапана АГ 54-34 М УХЛ4:
- тип клапана - предохранительный;
- присоединение - трубное;
- условный проход 20 мм;
- номинальное давление 1,0 МПа;
- номинальный расход жидкости 125 л/мин;
- максимальный расход жидкости 150 л/мин;
- климатическое исполнение для районов с умеренным и холодным климатом;
- масса не более 3,95 кг.
|
|
Пример условного обозначения гидроклапана давления с условным проходом 20 мм, работающем при номинальном давлением 2,5 МПа (диапазон регулирования 0,4-2,8 МПа), стыкового монтажа, предназначенном для работы в умеренном климате:
- Гидроклапан давления ПГ54-34М УХЛ4.
|
|
