121-16. Маслораспылитель 121 16

от 100 ₴

Показать оптовые цены

Минимальная сумма заказа на сайте — 300 ₴

  • В наличии
  • Оптом и в розницу
  • Код: 121
121-16. Маслораспылитель 121 16
121-16. Маслораспылитель 121 16В наличии
от 100 ₴
+380 (67) 256-62-52
Отдел продаж
  • +380 (93) 845-70-32
    Отдел продаж
+380 (67) 256-62-52
Отдел продаж
  • +380 (93) 845-70-32
    Отдел продаж
Законом не предусмотрен возврат и обмен данного товара надлежащего качества

Маслораспылители 121-16

Маслораспылители 121-10, 121-16, 121-25, В44-13, В44-14, В44-26Маслораспылители 121-10, 121-16, 121-25

     Маслораспылители 121-16, 121 16 (устаревший аналог В44-14(24) однократного распыления предназначены для вспрыскивания в сжатый воздух распыленного масла для смазывания трущихся поверхностей пневматических устройств.

     Маслораспылители 121-10(16,25) надежны и просты в эксплуатации, имеют простое регулирование расхода масла (при помощи отвертки).
     Маслораспылители 121 10, 121 16, 121 25, В44 13, В44 23, В44 14, В44 24, В44 26, В44 16 работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433-80. Для распыления используются масла с вязкостью не более 35 мм2/с (сСт) при температуре +50°С, очищенные не грубее 14 класса чистоты по ГОСТ 17216-71.
     Климатические исполнения УХЛ и О, катего­рия размещения 4 по ГОСТ 15150-69.
     Маслораспылители 121-04, 121-06, 121-10, 121-16, 121-25 монтируются в пневмосистемах в вертикальном положении. Рекомендуется устанавливать их в непосредственной близости к смазываемым устройствам

Технические характеристики маслораспылителей 121, В44

Параметры Нормы для типоразмеров
121-04 121-06 121-10
В41-13(23)		 121-16
В41-14(24)		 121-25
В41-26(16)
Условный проход, мм 4 6 10 16 25
Давление, МПа (кгс/см2)
номинальное
минимальное
1,0 (10)
0,1(1,0)
Расход воздуха при давлении 0.4 МПа, м3/мин:
    минимальный
    максимальный
0,016
0,08
0,040
0,20
0,125
0,63
0,250
1,25
0,630
3,20
Подача масла, капли/мин. при:
    минимальном расходе воздуха
    максимальном расходе воздуха
    минимальная, не более
    максимальная, не менее
до 2

0,5
20
до 2

0,5
20
до 3

0,5
20
до 3

0,5
20
до 5

2,0
80
Максимальная вместимость резервуара для масла, см3 не менее 20 200 400
Полный средний ресурс, ч, не менее 30000
Масса, кг, не более 0,5 1,5 2,5
Присоединительная резьба ГОСТ 6111-52 К 1/8 К 1/4 К 3/8 К 1/2 К 1
Габариты, мм, не более 55х55х135 88х88х191 107х98х270

Конструкция и принцип действия маслораспылителей

Конструкция и принцип действия маслораспылителей

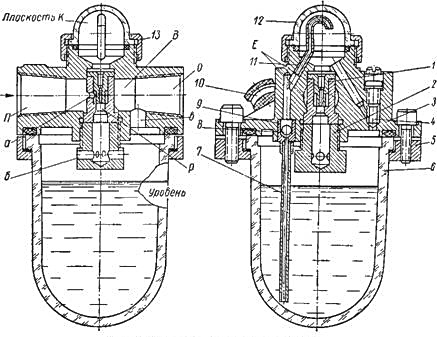

      На рис. представлен маслораспылитель В44-23, который содержит прозрачный стакан для масла 2 и корпус 1. В корпусе расположены эжекторное сопло 3, трубка для забора масла 4, регулировочный винт 6, шарик 7. Контроль подачи масла осуществляется через прозрачный колпачок 5. Основной поток сжатого воздуха подводится к входному отверстию I, проходит через канал эжекторного сопла 3 и поступает к выходному отверстию II. В эжекторном сопле происходит местное понижение давления вследствие увеличения скоростного напора. В результате этого, за счет перепада давления, масло по трубке 4 поступает под колпачок 5, стекает по вертикальному каналу эжекторного сопла, распыляется потоком сжатого воздуха и подается к выходному каналу II. Регулирование подачи масла осуществляется винтом 6 через шарик 7, который одновременно работает как дросселирующий элемент и обратный клапан. Маслораспылители работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433-80.
         Маслораспылители монтируются в пневмосистеме в вертикальном положении. При монтаже необходимо следить за тем, чтобы стрелка на корпусе устройства совпадала с направлением движения сжатого воздуха. Маслораспылитель рекомендуется устанавливать в непосредственной близости к смазываемым устройствам. Для обеспечения стабильности подачи смазки необходимо, чтобы объём воздухопровода, соединяющего маслораспылитель с пневмоцилиндром (включая объём полости управления пневмораспределителя), не превышал 50% объёма свободного воздуха, потребляемого пневмоцилиндром за один ход. Кроме того, распылитель следует располагать несколько выше смазываемого устройства с тем, чтобы масло перемещалось в нужном направлении частично 18 под действием силы тяжести. Для распыления используются минеральные масла с вязкостью не более 35 мм2 /с (сСт) при температуре +50 °С, очищенные не грубее 14 класса чистоты по ГОСТ 17216-71, если нет других указаний в эксплуатационной документации.
       При эксплуатации маслораспылителей необходимо:
- следить за уровнем масла в резервуаре и своевременно его доливать; при заливке необходимо использовать масло соответствующей вязкости, очищенное от загрязнений. Заливка масла в маслораспылитель проводится через резьбовое отверстие, закрываемое пробкой 8. Перед заливкой маслораспылитель необходи- 19 мо отключить от магистрали сжатого воздуха; - контролировать величину подачи масла в пневмосистему, так как увеличение содержания масла в сжатом воздухе ведет к его повышенному расходу и загрязнению окружающей среды; - удалять загрязнения из резервуара продувкой или промывкой.

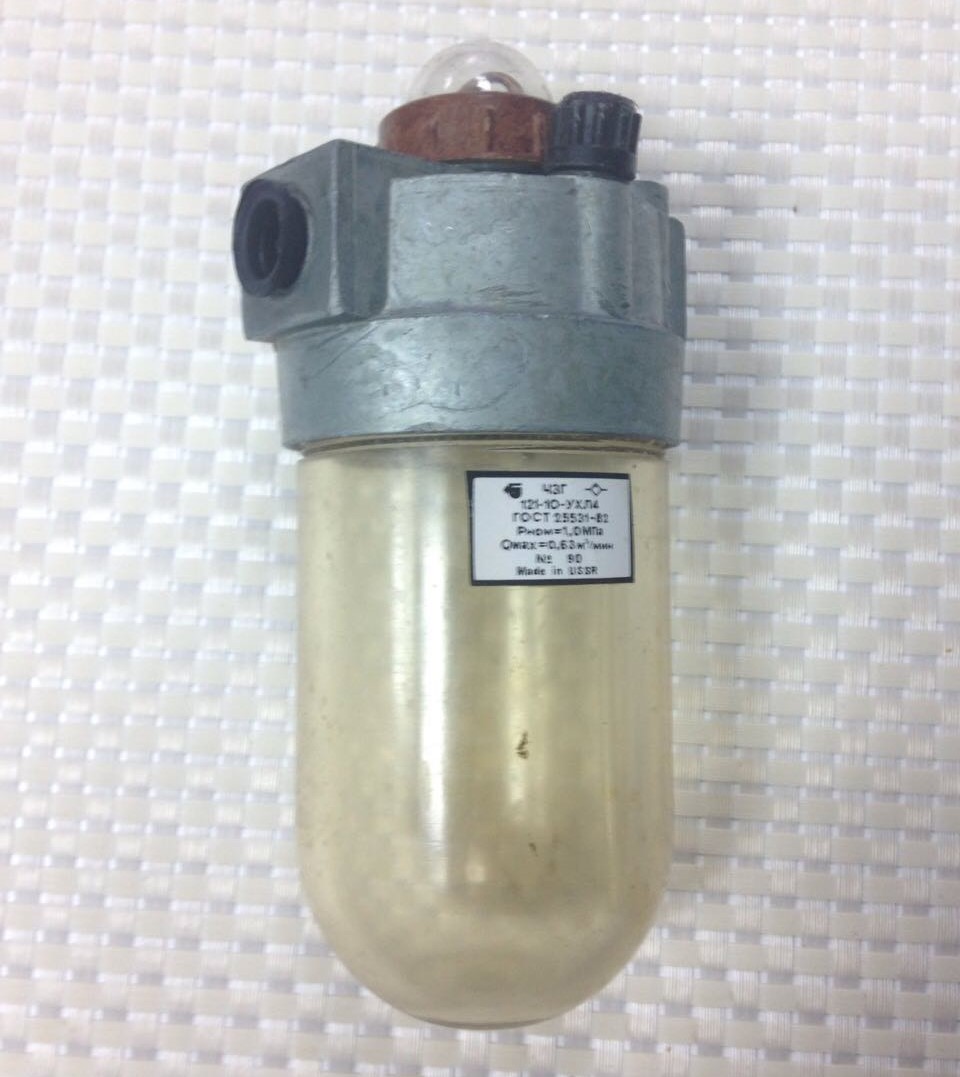

Маслораспылитель 121-10

Маслораспылитель 121-10

Основные параметры распылителя 121 10 УХЛ4:
— условный проход 10 мм;
— расход сжатого воздуха, м3/мин - 0,125;

— давление на входе 1 МПа;
— подача масла, капли/мин, не менее 20;
— вес не более 1 кг.

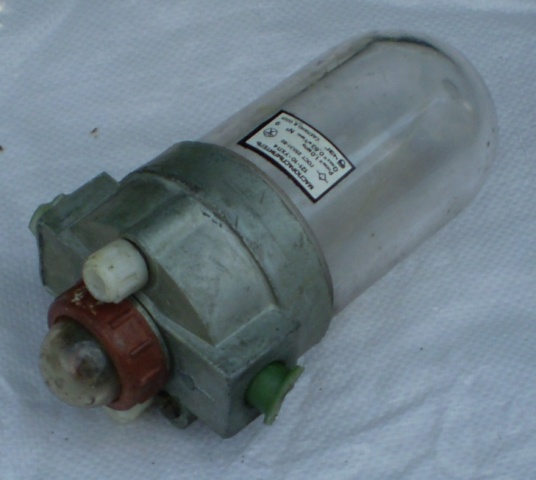

Маслораспылитель 121-16

Маслораспылитель 121-16

Основные параметры распылителя 121 16 УХЛ4:
— условный проход 16 мм;
— расход сжатого воздуха, м3/мин - 0,250;

— давление на входе 1 МПа;
— подача масла, капли/мин, не менее 20;
— вес не более 1 кг.

Маслораспылитель 121-25

Маслораспылитель 121-25

Основные параметры распылителя 121 25 УХЛ4:
— условный проход 25 мм;
— расход сжатого воздуха, м3/мин - 0,980;

— давление на входе 1 МПа;
— подача масла, капли/мин, не менее 80;
— вес не более 1,7 кг.

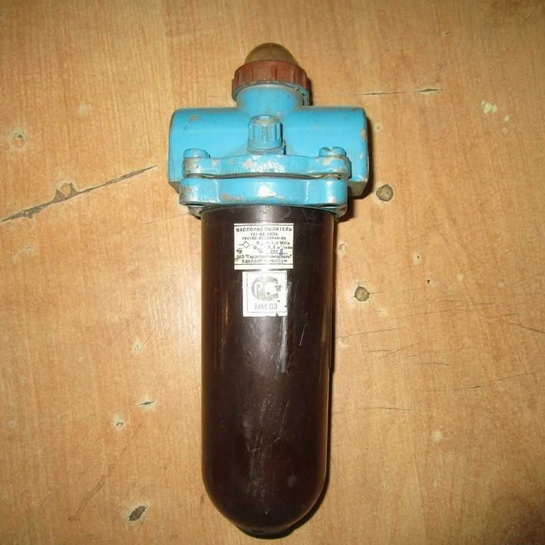

Маслораспылитель В44-26 (В44-16)

Маслораспылитель В44-26 (В44-16)

Основные параметры маслораспылителя В44-26 УХЛ4:
— условный проход 25 мм;
— расход сжатого воздуха, м3/мин - 0,980;

— давление на входе 1 МПа;
— подача масла, капли/мин, не менее 80;
— вес не более 3 кг.

Маслораспылитель В44-13 (В44-23)

Маслораспылитель В44-13

  Основные параметры маслораспылителя В44-13 (В44-23) УХЛ4:
— условный проход 10 мм;
— расход сжатого воздуха, м3/мин - 0,125;

— давление на входе 1 МПа;
— подача масла, капли/мин, не менее 20;
— вес не более 1,5 кг.

Маслораспылитель В44-14 (В44-24)

Маслораспылитель В44-14 (В44-24)

   Основные параметры маслораспылителя В44-14 (В44-24) УХЛ4:
— условный проход 16 мм;
— расход сжатого воздуха, м3/мин - 0,250;

— давление на входе 1 МПа;
— подача масла, капли/мин, не менее 20;
— вес не более 1,5 кг.

           При заказе маслораспылителей типа 121-... используются следующие обозначения:

маслораспылитель 121-04 по ТУ 4152-002-00220859-95
маслораспылитель 121-06 по ТУ 4152-002-00220859-95
маслораспылитель 121-10 по ТУ 4152-002-00220859-95
маслораспылитель 121-16 по ТУ 4152-002-00220859-95
маслораспылитель 121-25 по ТУ 4152-002-00220859-95.

Информация для заказа
  • Цена: от 100 ₴
