Блоки подготовки воздуха П Б16 21 УХЛ4 предназначены для подготовки сжатого воздуха в пневматических приводах и системах технологического оборудования.
      Блоки П-Б 16.21 и П-Б 16.31 применяются в пневмосистемах, работающих при давлении сжатого воздуха 0,16 до 1,0 МПа, класс загрязненности которого должен быть не грубее 12 класса по ГОСТ 17433-80. Напряжение питания электроцепи блока должно быть не более 220В при питании переменным током частотой 50-60 Гц и 24В при питании постоянным током. Сила тока должна быть не более 1,6А для переменного и 4,0А для постоянного тока.
      Диапазон настройки реле давления 0,14-0,63 МПа (1,4-6,3 кгс/см2).
      Блоки ПБ 16 изготавливаются с условным проходом 16мм и полуавтоматическим удалением конденсата следующих исполнений (по выполняемым функциям):
      1-очистка сжатого воздуха от капельной влаги и твердых частиц, регулирование и автоматическое поддержание величины давления, визуальный контроль величины давления, удаление конденсата;
      2-отключение пневмосистемы от питания, очистка воздуха от капельной влаги и твердых частиц, регулирование и автоматическое поддержание величины давления, удаление конденсата, выпуск сжатого воздуха из пневмосистемы при её отключении, подача электрического сигнала при понижении давления ниже допустимого, предохранение системы от обратного потока сжатого воздуха;
      3-отключение системы от питания, очистка сжатого воздуха от капельной влаги и твердых частиц, регулирование и автоматическое поддержание величины давления, удаление конденсата, насыщение сжатого воздуха смазочным материалом, выпуск сжатого воздуха из пневмосистемы при её отключении, подача электрического сигнала при понижении давления ниже допустимого, предохранение системы от обратного потока сжатого воздуха.

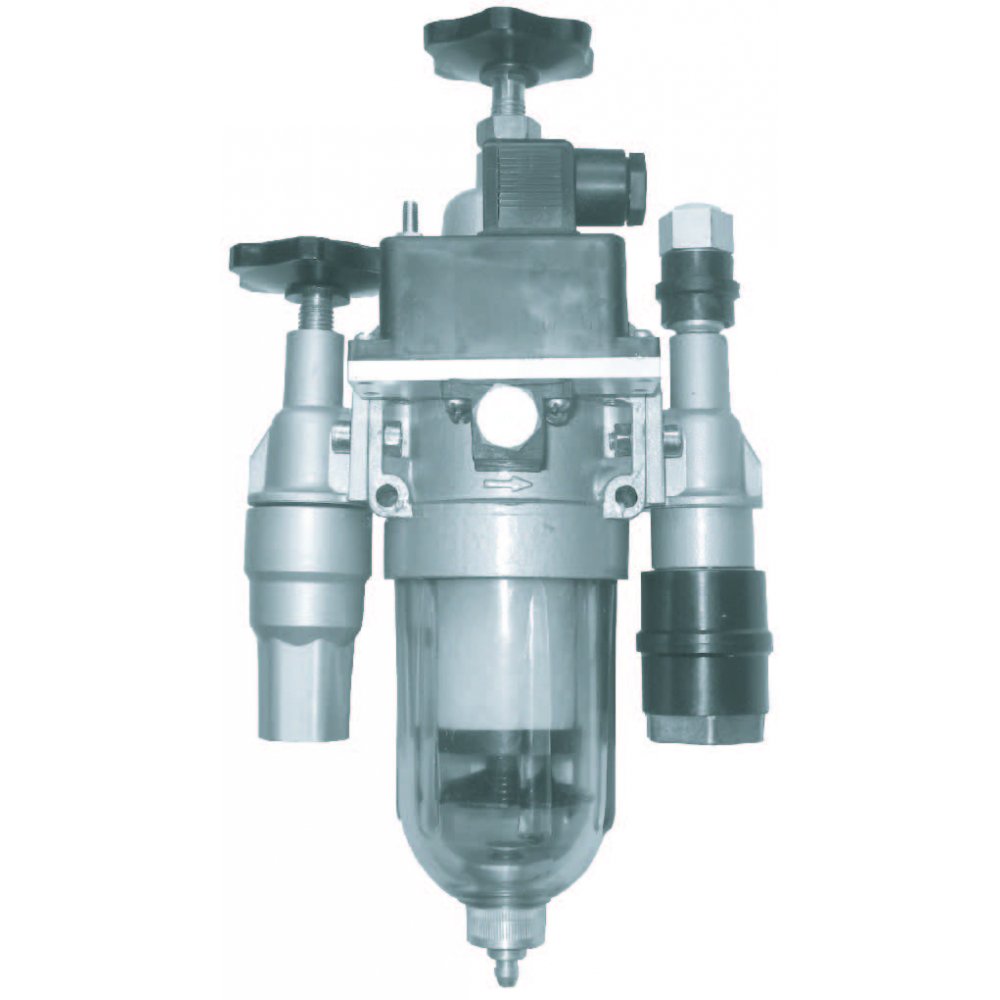

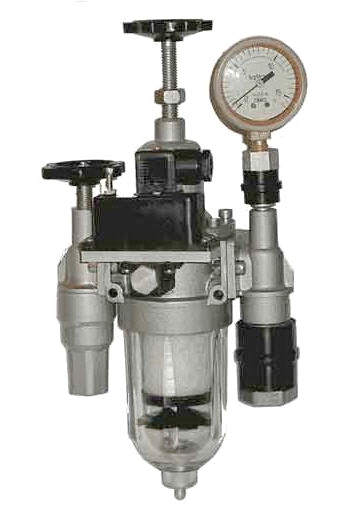

      Пневмоблок подготовки воздуха ПБ 16.21 содержит - входной вентиль, фильтр-регулятор, манометр, реле давления, выпускной клапан, клапан отключения манометра.

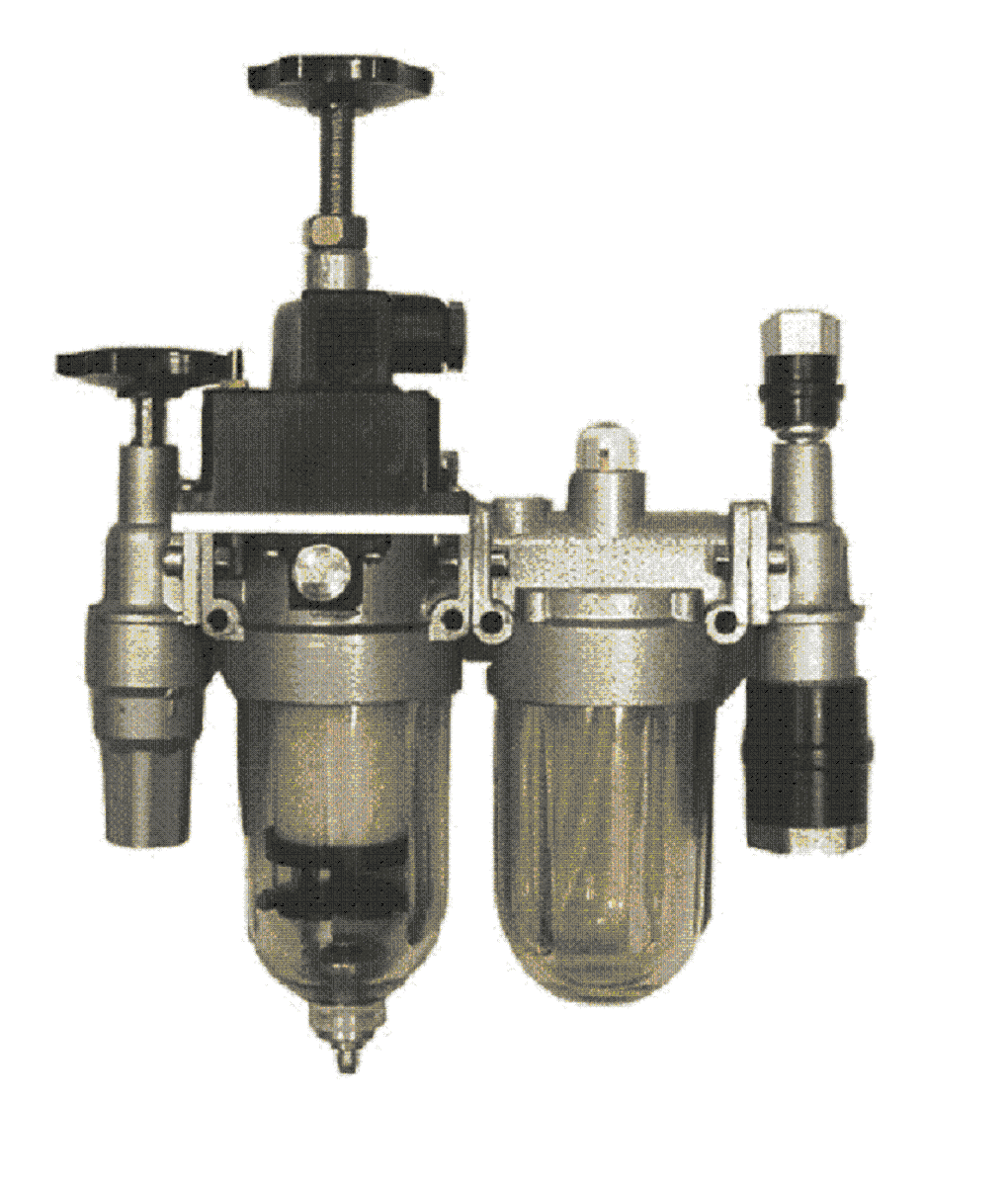

      Пневмоблок подготовки воздуха ПБ 16.31 содержит - входной вентиль, фильтр-регулятор, манометр, реле давления, маслораспылитель, выпускной клапан, клапан отключения манометра.

  Основные параметры блока пневматического ПБ 16 21 УХЛ4:
— номинальное давление на входе 1 МПа;
— расход воздуха номинальный 1,25 м³/мин;
— условный проход 16 мм.;
— степень влагоотделения не менее 92%;
— вес не более 3,5 кг.

  Основные параметры блока пневматического ПБ 16 31 УХЛ4:
— номинальное давление на входе 1 МПа;
— расход воздуха номинальный 1,25 м³/мин;
— условный проход 16 мм.;
— степень влагоотделения не менее 92%;
— вес не более 4,7 кг.
