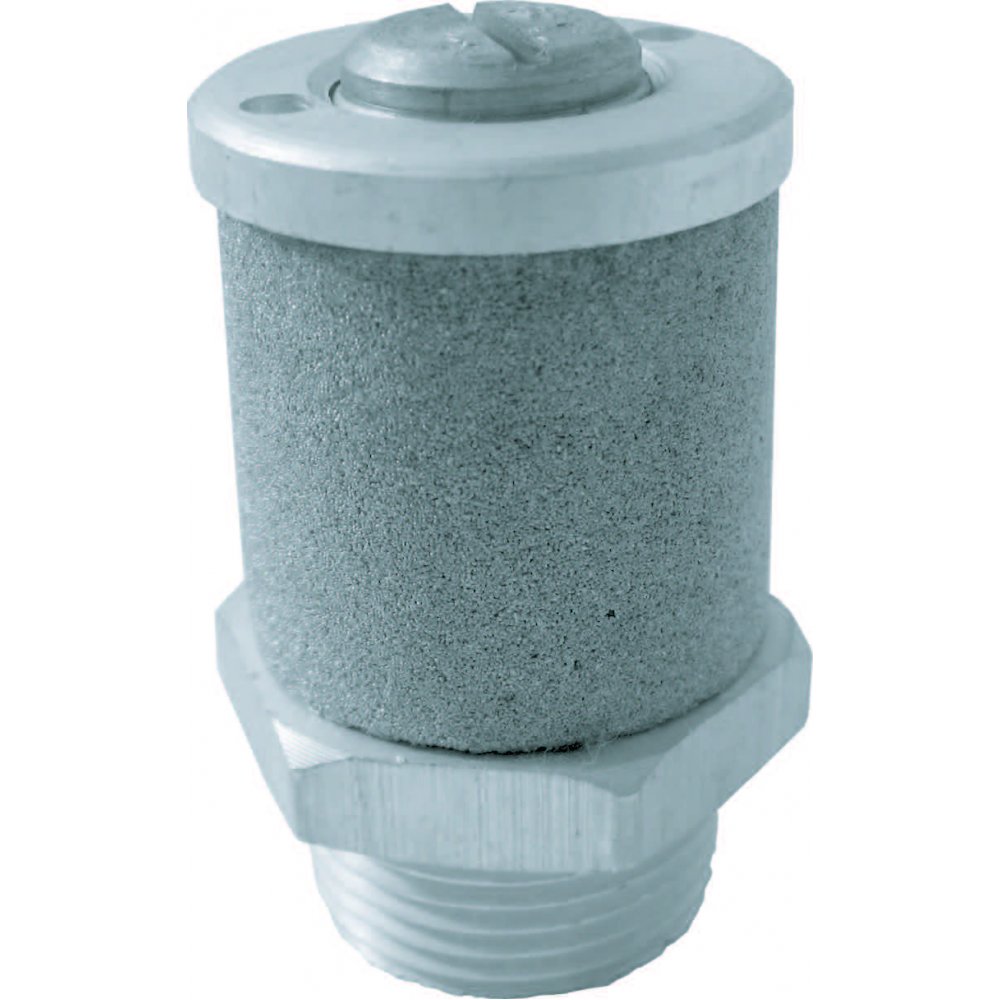

Пневмодроссель П-ДГ 16 2, 16-2 УХЛ4 с глушителем применяется для настройки расхода сжатого воздуха и уменьшения уровня шума при выхлопе отработанного рабочего газа из пневматических приводов и пневматических систем в атмосферу.

     Принцип работы пневмодросселя ПДГ:



     Конструкция пневмодросселя П-ДГ с глушителем приведена на рисунке выше. У штуцера 1 на одном конце имеется наружная присоединительная резьба (коническая или метрическая) и шестигранник под ключ, а на другом конце — сквозное отверстие с резьбой, в котором находится регулировочный винт 2 с коническим концом, перекрывающим, в зависимости от собственного положения, радиальные отверстия дросселя. Гайка 3, которая наворачивается на свободный конец регулировочного винта 2, служит для фиксации винта, а также для крепления стакана металлокерамического с проницаемыми порами 4, который охватывает штуцер и является шумопоглощающим элементом в конструкции пневмодросселя П-ДГ.

Структура условного обозначения дросселя П-ДГ

П-Д	-	Г		ХХ		Х		ХХХ Х
								Климатическое исполнение и категория размещения
						Вид присоединительной резьбы: если не указано - метрическая; 2 - коническая по ГОСТ 6111-52.
				Условный проход: 04, 06, 10, 16, 20, 25 мм
		с глушителем
Пневмодроссель

  Основные параметры дросселя пневматического П ДГ 06 2 УХЛ4:
— номинальное давление на входе 1,0 МПа;
— пропускная способность, не менее 1,2 м³/ч;
— условный проход 6 мм.;
— снижение корректированного по характеристике А уровня звуковой мощности не менее 15 дБА;
— вес не более 0,05 кг.

  Основные параметры дросселя пневматического П ДГ 10 2 УХЛ4:
— номинальное давление на входе 1,0 МПа;
— пропускная способность, не менее 1,8 м³/ч;
— условный проход 10 мм.;
— снижение корректированного по характеристике А уровня звуковой мощности не менее 15 дБА;
— вес не более 0,5 кг.

  Основные параметры дросселя пневматического П ДГ 16 2 УХЛ4:
— номинальное давление на входе 1,0 МПа;
— пропускная способность, не менее 2,9 м³/ч;
— условный проход 16 мм.;
— снижение корректированного по характеристике А уровня звуковой мощности не менее 15 дБА;
— вес не более 0,1 кг.

  Основные параметры дросселя пневматического П ДГ 20 2 УХЛ4:
— номинальное давление на входе 1,0 МПа;
— пропускная способность, не менее 4,4 м³/ч;
— условный проход 20 мм.;
— снижение корректированного по характеристике А уровня звуковой мощности не менее 15 дБА;
— вес не более 0,16 кг.

  Основные параметры дросселя пневматического П ДГ 25 2 УХЛ4:
— номинальное давление на входе 1,0 МПа;
— пропускная способность, не менее 6,2 м³/ч;
— условный проход 25 мм.;
— снижение корректированного по характеристике А уровня звуковой мощности не менее 15 дБА;
— вес не более 0,25 кг.
