Пневмоблоки управления ПБУ1
Назначение
Пневмоблоки управления ПБУ1 предназначены для управления линией МФК-2 и станками МОК-3 и МОК-4.
Основные характеристики
Функции, выполняемые пневмоблоками ПБУ1 и ПБУ2:
- регулирование давления;
- контроль давления;
- управление подачей сжатого воздуха;
- регулирование скорости движения пневмопривода вперед и назад.
Функции, выполняемые пневмоблоком ПБУ3:
- регулирование давления;
- контроль давления;
- управления подачей сжатого воздуха;
- сигнализация отклонения давления от заданного диапазона.
| Параметр | Нормы для типоразмеров | ||
| ПБУ1 | ПБУ2 | ПБУ3 | |
| Условный проход | 6 | 10 | 2,5 |
| Номинальное давление, МПа (кгс/см2) | 1,0 (10,0) | ||
| Минимальное давление, МПа (кгс/см2) | 0,25 (2,5) | 0,14(1,4) | |
| Электрическое напряжение, В - постоянного тока - переменного тока частотой 50 Гц - переменного тока частотой 60 Гц |
12, 24, 48, 110 24, 36, 110, 220, 380 110, 220 |
||
| Номинальный расход воздуха (при давлении на выходе 0,4 МПа), м3/мин., не менее | 0,3 | 0,5 | 0,1 |
| Максимальное число срабатываний, n/мин | 100 | ||
| Время срабатывания, с, не более — включение — выключение |
0,063 0,08 |
0,063 0,08 |
0,02 0,012 |
| Масса, кг, не более | 1,85 | 3,0 | 1,92 |
Варианты исполнения
| Обозначение | Варианты исполнения |
|
ПБУХ.Х.ХХХ Х |
1-условный проход 6 мм 2-условный проход 10 мм 3условный проход 2,5 мм |
|
ПБУХ.ХХ.ХХХ Х |
Род тока:1-постоянный; 2-переменный с частотой 50 Гц; 3-переменный с частотой 60 Гц. |
|
ПБУХ.ХХ.ХХХ Х |
Величина электрического напряжения: 1-12В; 2-24В; 3-36В; 4-48В; 5-110В; 6-220В: 7-380В |
|
ПБУХ.ХХ.ХХХ Х |
Климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150 |
Указания по применению
Пневмоблоки работают на сжатом воздухе, имеющем класс загрязненности не грубее 10 по ГОСТ17433-80, содержащем распыленное масло вязкостью 10-35 мм 2/с (сСт) при температуре 50 оС с концентрацией из расчета 2-4 капли на 1 м3 воздуха, приведенного к нормальным условиям.

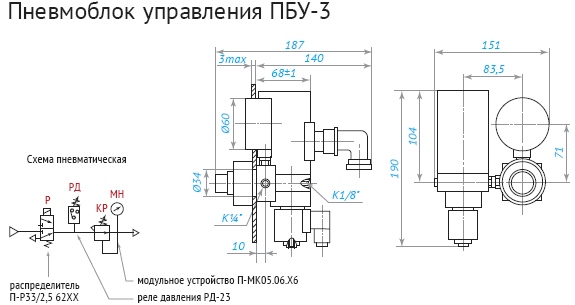

Габаритные и присоединительные размеры пневмоблоков ПБУ
Блок управления ПБУ 1
|
|
Основные параметры пневмоблока ПБУ1 УХЛ4: |
Блок управления ПБУ 2
|
|
Основные параметры пневмоблока ПБУ2 УХЛ4: |
Блок управления ПБУ 3
|
|
Основные параметры пневмоблока ПБУ3 УХЛ4: |
Пример записи обозначается при заказе пневмоблока ПБУ1 для работы на постоянном токе с электрическим напряжением 24В, климатического исполнения УХЛ, категории размещения 4:
Пневмоблок ПБУ1.12УХЛ4 ТУ2-053-0224842-007-89.
