Електромагнітні муфти ЕТМ 132-1Н контактні
|

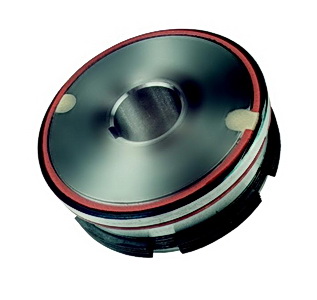

Електромагнітна Муфта контактна ЕТМ-052(062.072.082.092.102.112.122.132.142.152)
|
Муфти електромагнітні ЕТМ, ЕТМ 132, ЕТМ-132, ЭТМ132 - 1Н,1М мають "жорстку" хвилю на зовнішніх дисках і спіральні маслораспределительные канавки на фрикційних поверхнях, які забезпечують швидке і чітке розчепленню дисків при відключенні муфти, малу величину залишкових моментів і високі значення обертаючого (динамічного моменту при механічних перехідних процесах (розгоні, гальмуванні, реверсуванні навантаження).
Залишковий момент спокою ("момент зриву") становить 1-1,5 % від переданого, залишковий момент обертання 0,2—0,5% (менші значення відносяться до великих муфтам).
Обертаючий момент складає більше 60% від номінального моменту.
Конструкція гальмівних муфт ЕТМ ...6 відрізняється поліпшеним саморазмагничиванием, малим моментом інерції веденої частини (внутрішні диски і втулка), підвищеною швидкодією і малої температурою перегріву.
Завдяки зазначеним властивостям муфти серії ЕТМ 052(062,072,082,092,102,112,122,132,142,152)-1Н(2Н,3Н,1А,2А,3А) забезпечують швидкий розгін (реверс) механізмів під навантаженням, інтенсивне гальмування, чітке перемикання передач, малі втрати на холостому ходу і при правильному виборі та монтажі відрізняються довговічністю і надійністю в роботі.
На замовлення за окрему плату поставляються запчастини:
- фрикційні диски внутрішні ЕТМ...-2-10;
- фрикційні диски зовнішні ЕТМ...-2-11;
- щеткодержатели ЭМЩ2;
- щітки в зборі Щ2-0-02.
|
Технічні характеристики муфт ЕТМ змінюються в процесі експлуатації внаслідок зносу деталей, головний чином в результаті припрацювання і подальшого зносу фрикційних дисків, а також залежать від температури самої муфти і масла. Тому параметри нової муфти призначаються певним запасом, що враховує можливу зміну їх як в процесі зносу, так і внаслідок впливу теплового режиму муфти, а також цілого ряду інших експлуатаційних факторів.
ДИВИТИСЯ ПАСПОРТ електромагнітна Муфта ЕТМ
Технічні характеристики муфт ЕТМ
|
Електромуфта
|
Номінальний передаваний момент, kgf•m
|
Номінальна напруга, V
|
Сила струму, А (довідкова), для муфт
|
Гранична частота обертання муфт, min-1 (розрахункова)
|
|
контактних і гальмівних
|
безконтактних
|
контактних
|
безконтактних і гальмівних
|
|
ЕТМ 052
|
1,6
|
24
|
0,60
|
0,80
|
5000
|
7000
|
|
ЕТМ 062
|
2,5
|
0,70
|
0,85
|
4500
|
6000
|
|
ЕТМ 072
|
4,0
|
0,85
|
1,20
|
4000
|
5000
|
|
ЕТМ 082
|
6,3
|
1,10
|
1,30
|
3500
|
4500
|
|
ЕТМ 092
|
10,0
|
1,40
|
1,20
|
3000
|
4000
|
|
ЕТМ 102
|
16,0
|
1,50
|
1,70
|
2800
|
3600
|
|
ЕТМ 112
|
25,0
|
1,70
|
1,80
|
2500
|
3300
|
|
ЕТМ 122
|
40,0
|
1,90
|
2,90
|
2200
|
3000
|
|
ЕТМ 132
|
63,0
|
2,50
|
3,50
|
2000
|
2900
|
|
ЕТМ 142
|
100,0
|
3,20
|
4,70
|
1800
|
2700
|
|
ЕТМ 152
|
160,0
|
4,00
|
6,00
|
1600
|
2500
|
Розміри посадочних отворів електромуфт ЕТМ
|
Габарит
УКР./ПНР
|
Розміри, мм
|
|
Шліцьове посадкове отвір за Гостом 1139-58
|
Гладке посадкове отвір
|
|
1й ряд
|
2й ряд
|
3й ряд
|
1й ряд
|
2й ряд
|
3й ряд
|
|
d
|
b
|
d+t1
|
d
|
b
|
d+t1
|
d
|
b
|
d+t1
|
|
05
|
D6*18/21*22/25A3*U4
|
--
|
--
|
20/
22
|
4/
5
|
21,8/
24,3
|
18/
20
|
5/
6
|
20,3/
22,8
|
16/
18
|
5/
5
|
18,3/
20,3
|
|
06
|
D6*21*25A3*U4
|
D6*18*22A3*U4
|
--
|
22
|
5
|
24,3
|
20
|
6
|
22,8
|
18
|
5
|
20,3
|
|
07
|
D6*26*30A3*U4
|
D6*21*25A3*U4
|
D6*18*22A3*U4
|
25
|
6
|
27,8
|
22
|
6
|
24,8
|
20
|
6
|
22,8
|
|
08
|
D6*28*34A3*U4
|
D6*26*30A3*U4
|
D6*21*25A3*U4
|
30
|
8
|
33,3
|
25
|
8
|
28,3
|
22
|
6
|
24,8
|
|
09
|
D8*36*40A3*U4
|
D6*28*34A3*U4
|
D6*26*30A3*U4
|
35
|
10
|
38,3
|
30
|
8
|
33,3
|
25
|
8
|
28,3
|
|
10
|
D8*42*46A3*U4
|
D8*36*40A3*U4
|
D6*28*34A3*U4
|
40
|
12
|
43,4
|
35
|
10
|
38,3
|
30
|
8
|
33,3
|
|
11
|
D8*46*54A3*U4
|
D8*42*46A3*U4
|
D8*36*40A3*U4
|
50
|
14
|
53,8
|
40
|
12
|
43,3
|
35
|
10
|
38,3
|
|
12
|
D8*56*65A3*U4
|
D8*46*54A3*U4
|
D8*42*46A3*U4
|
60
|
14
|
63,8
|
50
|
14
|
53,8
|
40
|
12
|
43,3
|
|
13
|
D8*62*72A3*U4
D10*72*82A3*U4
|
D8*56*65A3*U4
D8*62*72A3*U4
|
D8*46*54A3*U4
D8*56*65A3*U4
|
70
80
|
14
16
|
73,8
84,3
|
60
70
|
18
16
|
64,4
74,9
|
50
60
|
14
14
|
53,8
64,4
|
|
14
|
D10*72*82A3*U4
D10*82*92A3*U4
|
D8*62*72A3*U4
D10*72*82A3*U4
|
D8*56*65A3*U4
D8*62*72A3*U4
|
80
90
|
16
18
|
84,3
94,4
|
70
80
|
20
18
|
74,9
85,4
|
60
70
|
18
16
|
64,4
74,9
|
|
15
|
D10*82*92A3*U4
|
D10*72*82A3*U4
|
D8*62*72A3*U4
|
90
|
18
|
94,4
|
80
|
22
|
85,4
|
70
|
20
|
74,9
|
Структура умовного позначення муфт ЕТМ
| ЕТМ |
|
09 |
|
4 |
- |
0 |
|
Н |
 |
5 |
|
УХЛ4 |
|
| |
|
|
|
|
|
|
|
|
|
Кліматичне виконання і категорія розміщення
|
|
|
Довжина висновків в дециметрах (для ЕТМ...4)
|
|
|
Умовне позначення виду отвори:
А - гладкі посадочні отвори
Н - шліцьові отвори, отцентрированные по зовнішньому діаметру
В - шліцьові отвори, отцентрированные по внутрішньому діаметру
|
|
|
Умовне позначення розміру отвору:
дивись таблиці нижче (0 - спеціальна, обмовляється при замовленні)
|
|
|
Виконання:
2 - контактна
4 - безконтактна
6 - гальмівна
|
|
|
Габарит: 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15
|
|
|
Серія електромагнітних муфт тертя
|
Олійні муфти ЕТМ розраховані на роботу в районах з помірним і холодним кліматом, експлуатація яких повинна проводитися тільки в масляному середовищі (масло індустріальне). Вони застосовуються для дистанційного керування приводами металорізальних верстатів і один їх механізмів.
Мастило масляних муфт здійснюється в основному шляхом поливу фрикційних дисків маслом серії І-40А ГОСТ 20799-88, при температурі масла від 25 до 550° С. Для очищення масла використовують магнітні фільтри. Дуже важливо, що б масло для змащування муфти ЕТМ не містило металевих домішок (стружка, чавунна пил), а місце установки олійною муфти має бути захищене від попадання води та емульсії.
Суха фрикційна муфта розраховані для роботи в районах з помірним і тропічним кліматом, у місцях додатково захищеним від попадання води, емульсії, масла. Суха електромуфта класифікуються також на: сухі (позначаються індексом "З" ЕТМ-103С) і сухі швидкодіючі муфти (позначаються індексом "Б" ЕТМ-103Б).
Суха електромуфта застосовуються для автоматизації механізмів, де з технічних умов і причин, метеорологічними параметрами неприпустимо застосування масляних муфт.
Сухі швидкодіючі муфти ЕТМ використовуються для механізмів подач копіювальних, програмних верстатів, для автоматизації пересування механізмів металорізальних верстатів та іншого технологічного обладнання.
При експлуатації суха фрикційна муфта має ряд переваг, серед яких:
|
