Електромагнітні муфти ЕТМ 132-1А контактні
|

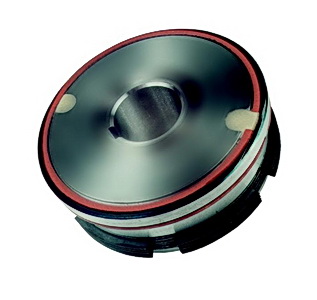

Муфта електромагнітна контактна ЕТМ-052 (062.072.082.092.102.102.112.122.132.142.152)
|
Муфти електромагнітніЕТМ, ЕТМ 132, ЕТМ-132, ЕТМ132 — 1А, А1 мають "жорстку" хвилю на зовнішніх дисках і спіральні оливорозподільні канавки на фрикційних поверхнях, що забезпечують швидке та чітке розчеплення дисків під час вимкнення муфти, малу величину залишкових моментів і високі значення обертального (динамічного) моменту у разі механічних перехідних процесів (розганяння, гальмування, реверсування навантаження).
Залишковий момент спокою ("момент зриву") становить 1—1,5% від передаваного, залишкового моменту обертання 0,2—0,5% (менші значення належать до великих муфтів).
Обертальний момент становить понад 60% від номінального моменту.
Конструкція гальмівних муфт ЕТМ...6 вирізняється поліпшеним саморозмагнічуванням, малим моментом інерції ведому частини (внутрішні диски та втулка), підвищеною швидкодією й малою температурою перегрівання.
Завдяки зазначеним властивостям муфты серії ЭТМ 052(062,072,082,092,102,112,122,132,142,152)-1Н(2Н,3Н,1А,2А,3А) забезпечують швидкий розгін (реверс) механізмів під навантаженням, інтенсивне гальмування, чітке перемикання передач, малі втрати на холостому ходу та за правильного вибору та монтажу вирізняються довговічністю й надійністю в роботі.
На замовлення за окрему плату постачаються запчастини:
- фрикційні диски внутрішні ЕТМ...-2-10;
- фрикційні диски зовнішні ЕТМ...-2-11;
- щіткотримачі ЕМЩ2;
- щітки в складанні Щ2-0-02.
|
Технічні характеристики муфт ЕТМ змінюються в процесі експлуатації внаслідок зношування деталей, головний спосіб унаслідок приробляння та подальшого зносу фрикційних дисків, а також залежать від температури самої муфти та оливи. Тому параметри нової муфти призначаються в певному запасі, що враховує можливу зміну їх як у процесі зношування, так і внаслідок впливу теплового режиму муфти, а також цілого ряду інших експлуатаційних чинників.
ШВИДКЕТЬ ПАСПОРТ Муфта електромагнітна ЕТМ
Технічні характеристики муфт ЕТМ
|
Электромуфта
|
Номінальний перенесений момент, kgf•m
|
Номінальна напруга, V
|
Сила струму, А (правильна), для муфт
|
Гранична частота обертання муфт, min-1 (розрахункова)
|
|
контактних і гальмівних
|
безконтактних
|
контактних
|
безконтактних і гальмівних
|
|
ЕТМ 052
|
1,6
|
24
|
0,60
|
0,80
|
5000
|
7000
|
|
ЕТМ 062
|
2,5
|
0,70
|
0,85
|
4500
|
6000
|
|
ЕТМ 072
|
4,0
|
0,85
|
1,20
|
4000
|
5000
|
|
ЕТМ 082
|
6,3
|
1,10
|
1,30
|
3500
|
4500
|
|
ЕТМ 092
|
10,0
|
1,40
|
1,20
|
3000
|
4000
|
|
ЕТМ 102
|
16,0
|
1,50
|
1,70
|
2800
|
3600
|
|
ЕТМ 112
|
25,0
|
1,70
|
1,80
|
2500
|
3300
|
|
ЕТМ 122
|
40,0
|
1,90
|
2,90
|
2200
|
3000
|
|
ЕТМ 132
|
63,0
|
2,50
|
3,50
|
2000
|
2900
|
|
ЕТМ 142
|
100,0
|
3,20
|
4,70
|
1800
|
2700
|
|
ЕТМ 152
|
160,0
|
4,00
|
6,00
|
1600
|
2500
|
Розміри посадкових отворів електромуфт ЕТМ
|
Габарит
УКР./ПНР
|
Розміри, мм
|
|
Шліцьовий посадковий отвір за ГОСТом 1139-58
|
Гладкий посадковий отвір
|
|
1й ряд
|
2й ряд
|
3й ряд
|
1й ряд
|
2й ряд
|
3й ряд
|
|
d
|
b
|
d+t1
|
d
|
b
|
d+t1
|
d
|
b
|
d+t1
|
|
05
|
D6*18/21*22/25A3*U4
|
--
|
--
|
20/
22
|
4/
5
|
21,8/
24,3
|
18/
20
|
5/
6
|
20,3/
22,8
|
16/
18
|
5/
5
|
18,3/
20,3
|
|
06
|
D6*21*25A3*U4
|
D6*18*22A3*U4
|
--
|
22
|
5
|
24,3
|
20
|
6
|
22,8
|
18
|
5
|
20,3
|
|
07
|
D6*26*30A3*U4
|
D6*21*25A3*U4
|
D6*18*22A3*U4
|
25
|
6
|
27,8
|
22
|
6
|
24,8
|
20
|
6
|
22,8
|
|
08
|
D6*28*34A3*U4
|
D6*26*30A3*U4
|
D6*21*25A3*U4
|
30
|
8
|
33,3
|
25
|
8
|
28,3
|
22
|
6
|
24,8
|
|
09
|
D8*36*40A3*U4
|
D6*28*34A3*U4
|
D6*26*30A3*U4
|
35
|
10
|
38,3
|
30
|
8
|
33,3
|
25
|
8
|
28,3
|
|
10
|
D8*42*46A3*U4
|
D8*36*40A3*U4
|
D6*28*34A3*U4
|
40
|
12
|
43,4
|
35
|
10
|
38,3
|
30
|
8
|
33,3
|
|
11
|
D8*46*54A3*U4
|
D8*42*46A3*U4
|
D8*36*40A3*U4
|
50
|
14
|
53,8
|
40
|
12
|
43,3
|
35
|
10
|
38,3
|
|
12
|
D8*56*65A3*U4
|
D8*46*54A3*U4
|
D8*42*46A3*U4
|
60
|
14
|
63,8
|
50
|
14
|
53,8
|
40
|
12
|
43,3
|
|
13
|
D8*62*72A3*U4
D10*72*82A3*U4
|
D8*56*65A3*U4
D8*62*72A3*U4
|
D8*46*54A3*U4
D8*56*65A3*U4
|
70
80
|
14
16
|
73,8
84,3
|
60
70
|
18
16
|
64,4
74,9
|
50
60
|
14
14
|
53,8
64,4
|
|
14
|
D10*72*82A3*U4
D10*82*92A3*U4
|
D8*62*72A3*U4
D10*72*82A3*U4
|
D8*56*65A3*U4
D8*62*72A3*U4
|
80
90
|
16
18
|
84,3
94,4
|
70
80
|
20
18
|
74,9
85,4
|
60
70
|
18
16
|
64,4
74,9
|
|
15
|
D10*82*92A3*U4
|
D10*72*82A3*U4
|
D8*62*72A3*U4
|
90
|
18
|
94,4
|
80
|
22
|
85,4
|
70
|
20
|
74,9
|
Структура умовного позначення муфт ЕТМ
|
