Насосы пластинчатые Г12-25М
|
Насосы пластинчатые (лопастные) Г12 25М, Г12-25 УХЛ4 обеспечивают нерегулируемый по величине поток рабочей жидкости в гидравлических приводах металлорежущих станков, и других гидрофицированных машин Насосы Г12-25(26)А(М) конструктивно и по принципу действия не отличаются от насосов Г12-2 габарита 2 (Г12-24(25)А(М)), но для обеспечения необходимой производительности имеют больший по габаритам корпус, а соответственно и массу (36 кг). Размеры насосов Г12-25, Г12-26 (третий габарит)
|
||||
Основные параметры насосов Г12-26, Г12-25
| Наименование действующее | Номинальное давление на выходе, МПа | Номинальная подача, л/мин | Номинальный рабочий объем, см3 | Номинальная частота вращения, об/мин | Номинальная мощность привода, кВт | Масса, кг |
| Насос Г12-25М | 6,3 | 140 | 160 | 960 | 17,3 | 36,0 |
| Насос Г12-26АМ | 200 | 224 | 24,2 |

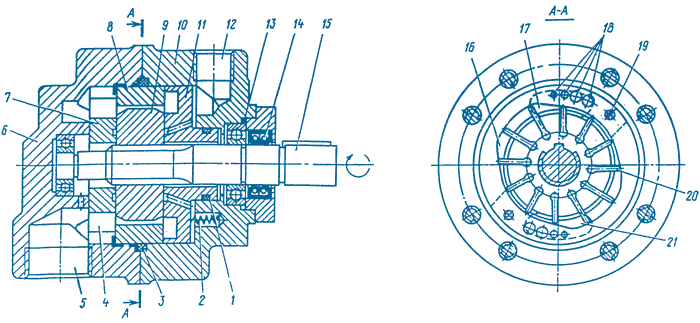

Устройство и принцип действия насосов Г12-2
В корпусе 1 и крышке 2 установлен рабочий комплект, состоящий из статора 3, ротора 4, пластины 5, диска с шейкой 6, диска плоского 7. Вал 8 свободно вращается в подшипнике качения 9. В крышке расположено всасывающее отверстие Б, в корпусе - нагнетательное В. Двухпоточный насос объединяет два однопоточных насоса. В корпусных деталях установлены рабочие комплекты двух однопоточных насосов. Двухпоточный насос имеет общее всасывающее отверстие. Нагнетание происходит двумя независимыми потоками. Принцип действия однопоточных и двухпоточных насосов одинаков. При вращении вала пластины перемещаются в пазах ротора в соответствии с профилем внутренней поверхности статора. Камера Г (между пластинами, статором и ротором) во время . соединения с каналами всасывания увеличивает свой объем и заполняется рабочей жидкостью, поступающей из магистрали всасывания, а во время соединения с каналами нагнетания уменьшает свой объем, вытесняя рабочую жидкость в магистраль нагнетания. Насос устанавливается в любом положении. Соединение вала насоса с приводным валом выполнять при помощи упругой (эластичной) муфты. Допуск соосности осей валов 0,1 мм в диаметральном выражении. Направление вращения вала должно соответствовать стрелке, расположенной на табличке. Передача на вал радиальных и осевых нагрузок со стороны привода не допускается. Для защиты насоса и гидросистемы от перегрузок необходимо установить предохранительный клапан, настройка которого не должна превышать номинального давления на выходе, а расход клапана должен быть не менее подачи насоса. Бак должен отвечать требованиям ГОСТ 16770-86. Объем бака должен быть не менее двухминутной подачи насоса. Всасывающий и сливной трубопроводы должны быть погружены в бак на глубину около двух диаметров трубы от дна. Трубопроводы должны быть с плавными изгибами, тщательно очищены, иметь надежное уплотнение в месте присоединения к насосу исключающее возможность подсоса воздуха. Всасывающий трубопровод должен быть по возможности коротким с минимальным количеством изгибов. Диаметр отверстия всасывающего трубопровода, его длина и дополнительные соединения должны выбираться из условий, что скорость рабочей жидкости не должна превышать 1,5 м/с и абсолютное давление на входе в насос должно быть-0,08...0,12 МПа (0,8... 1,2 кгс/см2). На всасывающем трубопроводе допускается устанавливать фильтр с индикатором загрязненности при условии, что абсолютное давление на входе в насос не менее 0,08 МПа.
Структура условного обозначения насосов Г12-2
| 5 | Г12-2 | 4А | М | УХЛ4 | |||||
|
УХЛ4 = климатическое исполнение и категория размещения.
|
|||||||||
|
М = исполнение (модернизированный).
|
|||||||||
|
5, 6А = подача насоса (см. таблицу 2 выше).
|
|||||||||
|
Г12-2 = серия насосов пластинчатых.
|
|||||||||
|
5, 8, 12, 18, 25, 35 = пластинчатый насос двухпоточный (см. насосы двухпоточные).
|
|||||||||
Насос пластинчатый Г12-26АМ
|
|
Основные параметры насоса лопастного Г12-26, Г 12-26 АМ УХЛ4: |
Насос пластинчатый Г12-25М
|
|
Основные параметры насоса лопастного Г12-25, Г 12-25 М УХЛ4: |
Пластинчатые насосы 5Г12-25(26)АМ, 8Г12-25(26)АМ, 12Г12-25(26)АМ, 18Г12-25(26)АМ, 25Г12-25(26)АМ, 35Г12-25(26)АМ
|
|
Насосы 5Г12 25М, 5Г12 26АМ, 8Г12 25М, 8Г12 26АМ, 12Г12 25М, 12Г12 26АМ, 18Г12 25М, 18Г12 26АМ, 25Г12 25М, 25Г12 26АМ, 35Г12 25М, 35Г12 26АМ УХЛ4 габарита 3+1 пластинчатые двухпоточные нерегулируемые с постоянным направлением потока масла предназначены для подачи под давлением чистого минерального масла в гидросистемы станков и других машин. Двухпоточные насосы 5Г12-25, 5Г12-26, 8Г12-25, 8Г12-26, 12Г12-25, 12Г12-26, 18Г12-25, 18Г12-26, 25Г12-25, 25Г12-26, 35Г12-25, 35Г12-26 предназначены для подачи под давлением минерального масла двумя независимыми потоками. Насосы Г12 работают на чистых минеральных маслах вязкостью от 17 до 400 сСт при температуре масла от +10 до +50 °С при температуре окружающей среды от 0 до +40 °С. Масло, поступающее в насос, должно быть отфильтровано от частиц размерами более 0,025 мм. Направление вращения вала насоса 5,8,12,18,25,35Г12-25(26)А(М) - правое. По особому заказу насосы могут изготавливаться с левым направлением вращения вала. В заказе следует указать типоразмер насоса и направление вращения вала. Например,
для насоса правого вращения — 5Г12-26АМ, для насоса левого вращения — 5Г12-25М Л. |
.jpg)
Характеристики насосов 5Г12-25, 5Г12-26, 8Г12-25, 8Г12-26, 12Г12-25, 12Г12-26, 18Г12-25, 18Г12-26, 25Г12-25, 25Г12-26, 35Г12-25, 35Г12-26
|
Наименование насоса
|
Подача насоса, л/мин
|
Габарит
|
Масса, кг |
|
Насос 5Г12 - 25М
|
140/5
|
3+1
|
50
|
|
140/8
|
3+1
|
50
|
|
|
Насос 12Г12 - 25М
|
140/12
|
3+1
|
50
|
|
Насос 18Г12 - 25М
|
140/18
|
3+1
|
50
|
|
Насос 25Г12 - 25М
|
140/25
|
3+1
|
50
|
|
Насос 35Г12 - 25М
|
140/35
|
3+1
|
50
|
|
Насос 5Г12 - 26АМ
|
200/5
|
3+1
|
50
|
|
Насос 8Г12 - 26АМ
|
200/8
|
3+1
|
50
|
|
Насос 12Г12 - 26АМ
|
200/12
|
3+1
|
50
|
|
Насос 18Г12 - 26АМ
|
200/18
|
3+1
|
50
|
|
Насос 25Г12 - 26АМ
|
200/25
|
3+1
|
50
|
|
Насос 35Г12 - 26АМ
|
200/35
|
3+1
|
50
|
Устройство и принцип действия насосов Г12 (габарит 3+1)
В корпусе 1 и крышке 2 установлен рабочий комплект, состоящий из статора 3, ротора 4, пластины 5, диска с шейкой 6, диска плоского 7. Вал 8 свободно вращается в подшипнике качения. В крышке расположено всасывающее отверстие Б, в корпусе - нагнетательное В. Двухпоточный насос объединяет два однопоточных насоса. В корпусных деталях установлены рабочие комплекты двух однопоточных насосов. Двухпоточный насос имеет общее всасывающее отверстие. Нагнетание происходит двумя независимыми потоками. Принцип действия однопоточных и двухпоточных насосов одинаков. При вращении вала пластины перемещаются в пазах ротора в соответствии с профилем внутренней поверхности статора. Камера Г (между пластинами, статором и ротором) во время . соединения с каналами всасывания увеличивает свой объем и заполняется рабочей жидкостью, поступающей из магистрали всасывания, а во время соединения с каналами нагнетания уменьшает свой объем, вытесняя рабочую жидкость в магистраль нагнетания. Насос устанавливается в любом положении.
Соединение вала насоса с приводным валом выполнять при помощи упругой (эластичной) муфты. Допуск соосности осей валов 0,1 мм в диаметральном выражении. Направление вращения вала должно соответствовать стрелке, расположенной на табличке. Передача на вал радиальных и осевых нагрузок со стороны привода не допускается. Для защиты насоса и гидросистемы от перегрузок необходимо установить предохранительный клапан, настройка которого не должна превышать номинального давления на выходе, а расход клапана должен быть не менее подачи насоса. Бак должен отвечать требованиям ГОСТ 16770-86. Объем бака должен быть не менее двухминутной подачи насоса. Всасывающий и сливной трубопроводы должны быть погружены в бак на глубину около двух диаметров трубы от дна. Трубопроводы должны быть с плавными изгибами, тщательно очищены, иметь надежное уплотнение в месте присоединения к насосу исключающее возможность подсоса воздуха.
Всасывающий трубопровод должен быть по возможности коротким с минимальным количеством изгибов. Диаметр отверстия всасывающего трубопровода, его длина и дополнительные соединения должны выбираться из условий, что скорость рабочей жидкости не должна превышать 1,5 м/с и абсолютное давление на входе в насос должно быть-0,08...0,12 МПа (0,8... 1,2 кгс/см2). На всасывающем трубопроводе допускается устанавливать фильтр с индикатором загрязненности при условии, что абсолютное давление на входе в насос не менее 0,08 МПа.
Размеры насосов Г12-2 (габарит 3+1)
Структура условного обозначения насосов 5,8,12,18,25,35 Г12-25(26)М
|
||||||||||||||||||||||||||||||||||||||||||||||||
Насос пластинчатый 5Г12-26АМ
|
|
Основные параметры насоса 5Г12-26А, 5 Г12-26 АМ УХЛ4: |
Насос пластинчатый 18Г12-26АМ
| Основные | |
|---|---|
| Производитель | Ама |
