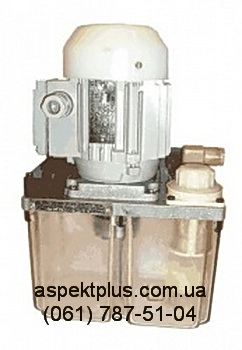

Станції мастильні І-СЕ 2,5/0,5
|
|
Станції мастильні І СЕ 2 5 0 5 УХЛ4 призначені для подавання рідкого мастильного матеріалу до імпульсних мастильних живителів і слугують для комплектації імпульсних мастильних систем з електроприводом. |
Технічні характеристики станцій мастильних І-СЕ
| Найменування параметрів | Норма для станцій | ||
| І-СЕ-2,5/0,5 | І-СЕ-10/0,5 | И-СЭ-10/1,0 | |
| Номінальне подавання, л/хв | 0,5±0,125 | 0,5±0,125 | 1,0±0,25 |
| Номінальна місткість резервуара, дм3не менш ніж | 2,5 | 10 | 10 |
| Тиск нагнітання, МПа - номінальне - максимальне |
2,5 3,2 |
||
| Тиск настроювання запобіжного клапана, МПа | 3,0±0,2 | ||
| Тиск настроювання підпірного клапана, МПа | 0,04±0,02 | ||
| Коефіцієнт подавання, не менш ніж | 0,72 | ||
| Тип насоса | шестерний | ||
| Потужність приводного електродвигуна, кВт, не більш ніж | 0,09 | ||
| Маса станції (без олії), кг, не більш ніж | 6,0 | 13,5 | 15,0 |
Структура умовного позначення станцій мастильних І-СЕ
| И-СЭ | - | 2,5 | / | 0,5 | УХЛ4 | ТУ2-053-1623-82 | |||
|
|
Позначення технічних умов
|
||||||||
|
Кліматичне вироблення за ГОСТом 15150 (УХЛ, О)
|
|||||||||
|
Номінальне подавання, л/хв
|
|||||||||
|
Місткість бака, дм3
|
|||||||||
|
Тип мастильної станції
|
|||||||||
Опис роботи станцій мастильних И-СЕ 2,5/0,5; И-СЭ 10/0,5; И-СЭ 10/1,0
|
|
Під час подавання живлення на електродвигун станції насос подає олію з бака у вхідний канал «А» клапанної коробки. Під дією тиску оливи поршень 4 разом із клапаном 3 переміщається, стискаючи пружину 2. Водночас зливний канал «Б» закривається розвантажувальним клапаном 3, а потім поршень 4, переміщаючись далі клапаном, відкриває прохід оливи до вихідного каналу «В». |
.jpg) |
Застосування імпульсної станції змащення І-СЕ 2,5/0,5 в системах змащення
(з паспорта на відкриті кривошипні преса КД2126К, КД2128К)
У мастильній системі пресів КД2126К, КД2128К застосовується централізована імпульсна система подавання рідкого мастила до напрямних повзунків, підшипників ексцентрикового вала, шейку шатуну.
Система складається з мастильної станції І-СЕ-2,5/0,5, імпульсних мастильних живителів, блока керування мастилом, реле тиску, трубопроводів (трубка мідна) і відповідних з'єднань.
Габаритні та приєднувальні розміри, а також деталірування вузлів і механізмів станції змащення І-СЕ2.5/0.5 показані на малюнку вище (ліворуч).
Блок керування мастилом слугує для керування режимами змащення й контролю роботи мастильної системи пресів КД21..., КД23... Під час подавання живлення на ящик керування й наявності оливи в баку мастильної станції І-СЕ-2,5-0,5 (контакти реле рівня замкнуті) напруга подається на електродвигун насоса. Міститься сигнальна лампа АВТОПРОКАЧКА.
Через 40 циклів схема із стану АВТОПРОКАЧКА переходить у стан НАБІР ДАВЛЕННЯ. Міститься електродвигун насоса станції змащення ІСЕ і як тільки рухомі системи живителів перемістяться у верхнє положення, тиск у магістралі починає різко рости й досягає порога спрацьовування реле тиску. Під час тиску 2,6 МПа реле вмикається і схема переходить у стан ПАУЗА. Тривалість паузи встановлюється перемикачами в блоці керування мастилом.
У разі несправності системи мастила (не спрацьовує реле тиску) схема переходить у стан АВАРІЯ.
Преси КД2126К і КД2128К розраховані на роботу в режимі змащення через 500 ходів повзуна.
На схемі принципової централізованої імпульсної системи мастила пресів однокривошипних відкритих простої дії КД2128К, КД216К вказані такі позиції:
1 — блок керування мастилом (БУС);
2 — мастильна станція І-СЕ-2,5/0,5;
3 — імпульсний живильник;
4 - реле тиску;
a — напрямні повзунки;
b — втулки ексцентрикового вала;
з - втулка шатуна.
Станція мастила І-СЕ 10/0,5
|
|
Основні параметри мастильної станції ІСЕ 10/0.5; І-СЕ 10/0 5 УХЛ4: |
Станція мастила І-СЕ 2,5/0,5
|
|
Основні параметри мастильної станції ІСЕ 2.5/0.5; І-СЕ 2 5/0 5 УХЛ4: |
Приклад умовного позначення під час замовлення мастильної станції з електроприводом для імпульсних систем із місткістю бака 2,5 дм3 і подаванням 0,5 л/хв, для країн із помірним кліматом:
- станція мастильна И-СЕ-2,5/0,5 УХЛ4 ТУ2-053-1623-82;
теж, для станції з місткістю бака 10 дм3:
- станція мастильна И-СЕ-10//0,5 УХЛ4 ТУ2-053-1623-82.
