Гидрозамок ГЗМ 6/3 М, ГЗМ 10/3 М, ГЗМ 102, ГЗМ 16/3 М, ГЗМ 20/3 М модульного монтажа
|
|
Гидрозамки ГЗМ 6/3 М, ГЗМ 10/3 М, ГЗМ 16/3 М, ГЗМ 20/3 М УХЛ4 служат для свободного пропускания потока рабочей гидравлической жидкости в одном направлении и запирания - в обратном направлении при отсутствии управляющего воздействия и свободного пропускания потока в обоих направлениях при наличии управляющего воздействия. Условное графическое обозначение гидрозамков ГЗМ
|
||||
Основные характеристики гидрозамков ГЗМ
| Наименование параметра |
Обозначение и условный проход | |||
| ГЗМ-6/3М ГЗМ-6/3МА ГЗМ-6/3МВ 6 мм |
ГЗМ-10/3М ГЗМ-10/3МА ГЗМ-10/3МВ 10 мм |
ГЗМ-16/3М ГЗМ-16/3МА ГЗМ-16/3МВ 16 мм |
ГЗМ-20/3М ГЗМ-20/3МА ГЗМ-20/3МВ 20 мм |
|
| Давление на входе, МПа: - номинальное - максимальное |
32 35 |
|||
| Давление открывания, МПа | 0.05 | |||
| Расход рабочей жидкости, л/мин: - номинальный - максимальный |
32 80 |
63 100 |
125 180 |
200 240 |
| Соотношение рабочих площадей: - для исполнений с декомпрессором - для исполнений без декомпрессора |
4:1 - |
4:1 - |
13:1 1,75:1 |
30:1 2:1 |
Структура условного обозначения
| ГЗМ | X | / | 3 | М | Х | ХХХ |  |
Х | |||||
|
Категория размещения
|
|||||||||||||
|
Климатическое исполнение: УХЛ или О
|
|||||||||||||
|
Конструктивное исполнение: без обозначения - без декомпрессора, 1 - с декомпрессором (только для ГЗМ-16/3М и ГЗМ-20/3М)
|
|||||||||||||
|
Способ монтажа: модульный
|
|||||||||||||
|
Номинальное давление на входе 32 МПа (320 кг/см²)
|
|||||||||||||
|
Условный проход, мм: 6, 10, 16, 20
|
|||||||||||||
|
Тип аппарата: гидрозамок
|
|||||||||||||
Устройство и принцип работы гидрозамков ГЗМ
Гидрозамки ГЗМ6/3 (смотри рисунок ниже) и ГЗМ10/3 (его аналог ГЗМ102) запирают линии А и В при падении давления в гидросистеме; линии Р и Т (Т1 и Т2 для ГЗМ102) используются для сквозного прохода рабочей жидкости от других аппаратов.
Гидрозамки позволяют надёжно запирать полости цилиндра как при случайно падении давления в гидроприводе, так и при остановке цилиндра в промежуточном положении.
Взамен гидрозамков ГЗМ102 освоено производство гидрозамков ГЗМ 10/3, имеющих толщину 50 мм. Исполнение данных изделий полностью аналогично по гидросхеме. В исполнении замка ГЗМ 10/3А запирается линия А с управлением от линии В; в исполнении ГЗМ 10/3В - наоборот. Основные параметры гидрозамков приведены в таблице выше.
Гидрозамки КОХУМ-6 (производства Болгария) унифицированы по присоединительным размерам и схеме с гидрозамком ГЗМ-6/3. Они имеют длину 74 мм, толщину 39 мм, номинальное давлении 16 и 32 МПа, номинальный расход 10 л/мин.
В большинстве случаев гидрозамки устанавливаются между гидрорапределителем и монтажной плитой и уплотняются всборе уплотнительными кольцами круглого сечения, размещенными в цековках корпуса.
Конструкция гидрозамка ГЗМ-6/3
|
|
Устройство гидрозамка: 1. Уплотнительная плита 2. Корпус 3. Крышка 4. Пружина 5. Клапан 6. Подпятник 7. Шарик 8. Поршень Гидрозамки ГЗМ состоят из корпуса, в котором выполнены гидролинии подвода рабочей жидкости Р, отвода рабочей жидкости Т, цилиндровые гидролинии А и В и гидролинии управления Х и У (только для исполнений ГЗМ-16/3М и ГЗМ-20/3М). В расточках корпуса установлены поршень (толкатель) и запорные элементы, связанные с обеими цилиндровыми гидролиниями для исполнений ГЗМ-*3М или с гидролиниями А или В для исполнений, соответственно, ГЗМ-*/3МА и ГЗМ-*/3МВ. Для повышения соотношения рабочих площадей при использовании дифференциальных гидроцилиндров в запорных элементах гидрозамков исполнений ГЗМ-16/3М и ГЗМ-20/3М могут устанавливаться вспомогательные клапаны (декомпрессоры). |

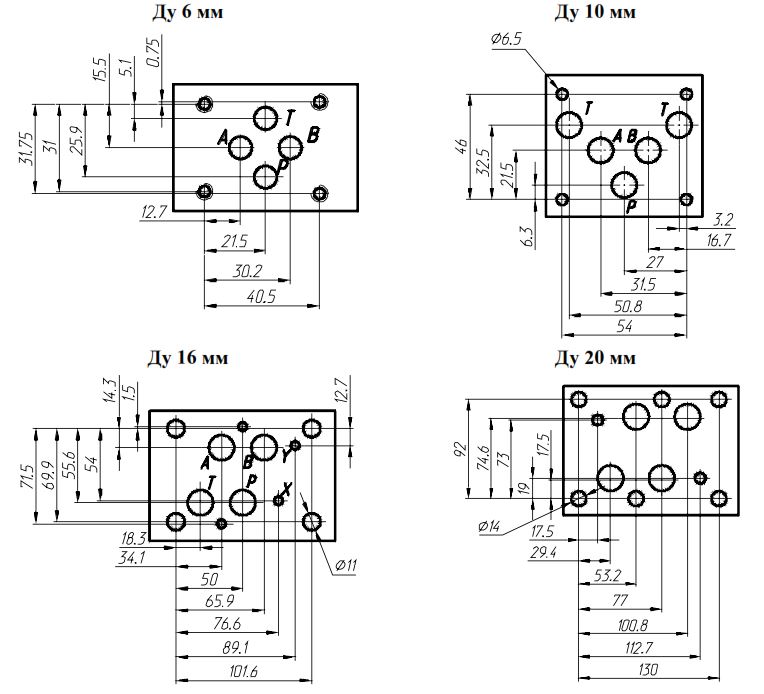

Присоединительные размеры гидрозамков ГЗМ
|
|
Габаритные размеры гидрозамков ГЗМ Ду=6 мм
|
|
Габаритные размеры гидрозамков ГЗМ Ду=10 мм
|
|
Габаритные размеры гидрозамков ГЗМ Ду=16 мм
|
|
Габаритные размеры гидрозамков ГЗМ Ду=20 мм
|
|
Гидрозамок модульный ГЗМ 6/3
|
|
Основные параметры гидро замка ГЗМ-6/3М УХЛ4: - Условный проход 6 мм; - Номинальное давление на входе 32 МПа; - Давление открывания запорного устройства 0,05 МПа; - Номинальный расход рабочей жидкости 16 л/мин; - Масса, не более 1 кг. |
Гидрозамок модульный ГЗМ 10/3
|
|
Основные параметры гидро замка ГЗМ-10/3М УХЛ4: - Условный проход 10 мм; - Номинальное давление на входе 32 МПа; - Давление открывания запорного устройства 0,05 МПа; - Номинальный расход рабочей жидкости 63 л/мин; - Масса, не более 2,5 кг. |
Гидрозамок модульный ГЗМ 102
|
|
Основные параметры гидрозамка ГЗМ-102 УХЛ4: - Условный проход 10 мм; - Номинальное давление на входе 20 МПа; - Давление открывания запорного устройства 0,05 МПа; - Номинальный расход рабочей жидкости 25 л/мин; - Масса, не более 4 кг. |
Гидрозамок модульный ГЗМ 16/3
|
|
Основные параметры гидрозамка ГЗМ-16/3М УХЛ4: - Условный проход 16 мм; - Номинальное давление на входе 32 МПа; - Давление открывания запорного устройства 0,05 МПа; - Номинальный расход рабочей жидкости 125 л/мин; - Масса, не более 5 кг. |
Гидрозамок модульный ГЗМ 20/3
|
|
Основные параметры гидрозамка ГЗМ-20/3М УХЛ4: - Условный проход 20 мм; - Номинальное давление на входе 32 МПа; - Давление открывания запорного устройства 0,05 МПа; - Номинальный расход рабочей жидкости 200 л/мин; - Масса, не более 9 кг. |
Пример условного обозначения гидрозамка модульного с условным проходом 6 мм на номинальное давление 32 МПа, модульного монтажа, запорные линии в обеих цилиндровых гидролиниях, без декомпрессора, для районов с умеренным и холодным климатом, категория размещения 4:
Гидрозамок ГЗМ-6/3М УХЛ4.
