Гидрораспределители 2Р203 АЛ1 14

Гидрораспределители Р203, Р202, 1Р203, 1Р202, 2Р203, 2Р202

Распределитель 1Р203-АЛ1-44

     Гидрораспределители 2 Р 203 АЛ 1 14 УХЛ4 золотниковые четырехлинейные и пятилинейные с электрогидравлическим управлением предназначены для изменения направления или пуска и остановки потока рабочей жидкости в гидросистемах.
     Гидрораспределители 1Р203АЕ, 1Р203АЛ, 1Р203БЕ, 1Р203БЛ по ТУ2-053-1846-87 на номинальное давлении 32 МПа и гидрораспределители 1Р202АЕ, 1Р202АЛ, 1Р202БЕ, 1Р202БЛ на 20 МПа имеют электрогидравлическое управление (литера "А" обозначает пружинный возврат золотника, "Б" - гидравлический возврат золотника. Распределители с электрогидравлическим управлением IP203, IP202 конструктивно состоят из корпуса, золотника, крышек, пружин и пилотов с Dy = 6 мм (ВЕ6.34.Г24).
     Гидрораспределители 2Р203АЕ, 2Р203АЛ, 2Р203БЕ, 2Р203БЛ на номинальное давлении 32 МПа и гидрораспределители 2Р202АЕ, 2Р202АЛ, 2Р202БЕ, 2Р202БЛ на 20 МПа имеют также электрогидравлическое управление (литера "А" обозначает пружинный возврат золотника, "Б" - гидравлический возврат золотника. Конструкция распределителей 2P203, 2P202 аналогична конструкции 1P203, 1P202, только пилоты Dy = 10 мм (ВЕ10.34.Г24).
     В корпусе гидрораспределителя методом литья выполнены каналы для подключения основных линий (Р, Т, А и В - смотри рисунок ниже), линий управления (Х- подвод, Y- слив) и дренажной линии L (только для трехпозиционных распределителей с гидравлическим центрированием). Основные линии связаны с пятью кольцевыми канавками через отверстия под золотник, при этом сливные канавки в четырехлинейных аппаратах соединены между собой, а в пятилинейных - выведены отдельно (линии Г и Г1). Линии X и Y могут объединяться с линиями Р и Т.
     Соединение линий Х-Р в гидрораспределителях 1Р203, 1Р202, 2Р203, 2Р202 возможно только при давлении на входе гидрораспределителя не более чем 25 МПа, в противном случае необходимо применять клапан соотношения давлений (модульная плитка толщиной 25 мм), который снижает давление управления, и оговаривать при заказе рабочее давление на входе 32 МПа. При соединенных линиях Х-Р для гидрораспределителей 14, 54, 64, 64А, 104, 124, 154, 574, 574Д, 15, 55, 65, 65А и 574 исполнений по гидросхемам, подпор в сливной линии должен быть меньше чем 1,4 МПа.
     Не допускается соединение линий Y-T при давлении в линии Т более 6 МПа, а также для схем, указанных выше, при объединенных линиях Х-Р (если линии X н Р не объединены, давление управления должно превышать давление в линии Т не менее, чем на 1,4 МПа) Для объединения линий управления с основными следует демонтировать пробки (К1/8).
     Для уплотнения стыковой плоскости гидрораспределителей 1Р203-АЕ, 1Р203-АЛ, 1Р203-БЕ, 1Р203-БЛ применяются кольца по ГОСТ 9833-73:
     028-032-25-2-2 (четыре кольца - для четырехлинейных),
     024-030-36-2-2 (пять колец - для пятилинейных);
     013-016-19-2-2 (три кольца).

Технические характеристики гидрораспределителей 1Р203, 1Р202, 2Р203, 2Р202

Наименование Кол-во эл/магнитов Условный проход, мм Ном. давление на входе, МПа Расход рабочей жидкости, л/мин Схема возврата золотника Масса не более, кг
Гидрораспределитель 1Р203 АЛ 2 20 32 200 Пружинный возврат золотника 15,9
Гидрораспределитель 1Р203 АЕ 1 15,6
Гидрораспределитель 1Р203 БЛ 2 Гидравлический возврат золотника 15,9
Гидрораспределитель 1Р203 БЕ 1 15,6
Гидрораспределитель 1Р202 АЛ 2 20 Пружинный возврат золотника 15,9
Гидрораспределитель 1Р202 АЕ 1 15,6
Гидрораспределитель 1Р202 БЛ 2 Гидравлический возврат золотника 15,9
Гидрораспределитель 2Р202 БЕ 1 15,6
Гидрораспределитель 2Р203 АЛ 2 32 160-200 Пружинный возврат золотника 20,4
Гидрораспределитель 2Р203 АЕ 1 20,0
Гидрораспределитель 2Р203 БЛ 2 Гидравлический возврат золотника 20,4
Гидрораспределитель 2Р203 БЕ 1 20,0
Гидрораспределитель 2Р202 АЛ 2 20 Пружинный возврат золотника 20,4
Гидрораспределитель 2Р202 АЕ 1 20,0
Гидрораспределитель 2Р202 БЛ 2 Гидравлический возврат золотника 20,4
Гидрораспределитель 2Р202 БЕ 1 20,0

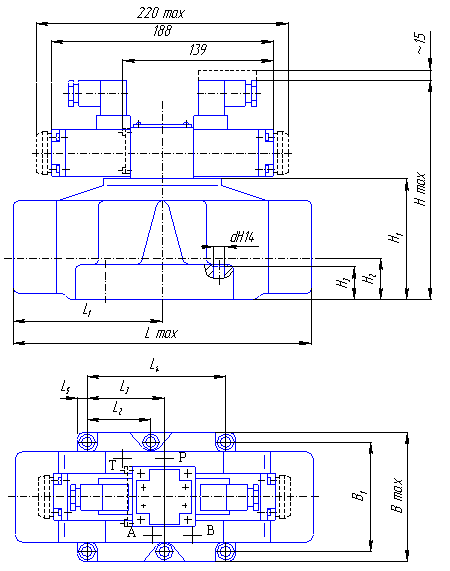

Габаритные и присоединительные размеры гидрораспределителей 1Р203АЛ, 1Р203БЛ, 1Р203АЕ, 1Р203БЕ

Габаритные и присоединительные размеры гидрораспределителей 1Р203АЛ, 1Р203БЛ, 1Р203АЕ, 1Р203БЕ
Размер Значение, мм
L 260
L1 130
L2 53,2
L3 77
L4 130
L5 11
В 114
В1 92
H 240
H1 110
H2 45
H3 38
d 13

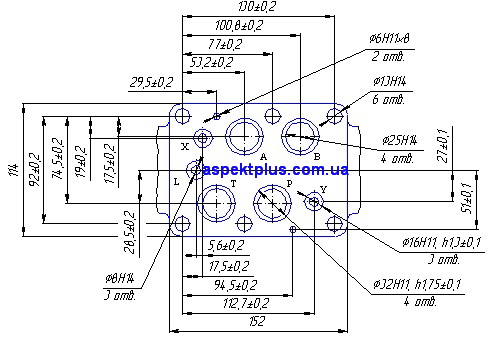

Габаритные и присоединительные размеры гидрораспределителей 1Р203-АЛ, 1Р203-БЛ, 1Р203-АЕ, 1Р203-БЕ
   Примечание:
   - гидрораспределители 1р203ае, 1р203бе несколько отличаются по габаритам от приведённого выше чертежа гидрораспределителя 1р203ал, 1р203бл в связи с тем, что пилотный клапан у 1р203ае, 1р203бе - одномагнитный.		    Примечания:
   - отверстие L (слив утечек) - для исполнения с гидравлическим возвратом золотника;
   - отверстие X - кроме гидрораспределителей с непосредственным управлением;
   - отверстие Y - дренаж для исполнения 1Рн...

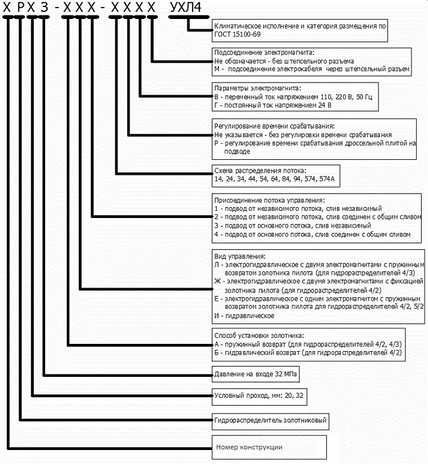

Структура условного обозначения распределителей Р203, Р202

Структура условного обозначения распределителей Р203, Р202

Схемы распределения потоков рабочей жидкостей в 1Р203, 1Р202, 2Р203, 2Р202 (Ду=20мм)

Схемы распределения потоков рабочей жидкостей в 1Р203, 1Р202, 2Р203, 2Р202 (Ду=20мм)

Гидрораспределитель 1Р203-АЛ1-34

Гидрораспределитель 1Р203-АЛ1-34

   Основные параметры распределителя 1 Р203 - АЛ - 34 В110(В220, Г24) Н М УХЛ4:

— условный проход 20 мм;
— гидросхема - 34;
— тип гидрораспределителя - пружинный возврат золотника;
— номинальный расход рабочей жидкости - 160 л/мин;
— вес не более 16 кг.

Гидрораспределитель 1Р203-БЛ4-34

Гидрораспределитель 1Р203-БЛ4-34

   Основные параметры распределителя 1 Р203 - БЛ - 34 В110(В220, Г24) Н М УХЛ4:

— условный проход 20 мм;
— гидросхема - 34;
— тип гидрораспределителя - гидравлический возврат золотника;
— номинальный расход рабочей жидкости - 160 л/мин;
— вес не более 16 кг.

Гидрораспределитель 1Р203-АЛ1-44

Гидрораспределитель 1Р203-АЛ1-44

   Основные параметры распределителя 1 Р203 - АЛ - 44 В110(В220, Г24) Н М УХЛ4:

— условный проход 20 мм;
— гидросхема - 44;
— тип гидрораспределителя - пружинный возврат золотника;
— номинальный расход рабочей жидкости - 160 л/мин;
— вес не более 16 кг.

Гидрораспределитель 1Р203-АЛ1-64

Гидрораспределитель 1Р203-АЛ1-64

   Основные параметры распределителя 1 Р203 - АЛ - 64 В110(В220, Г24) Н М УХЛ4:

— условный проход 20 мм;
— гидросхема - 64;
— тип гидрораспределителя - пружинный возврат золотника;
— номинальный расход рабочей жидкости - 160 л/мин;
— вес не более 16 кг.

Гидрораспределитель 1Р203-БЛ1-64

Гидрораспределитель 1Р203-БЛ1-64

   Основные параметры распределителя 1 Р203 - БЛ - 64 В110(В220, Г24) Н М УХЛ4:

— условный проход 20 мм;
— гидросхема - 64;
— тип гидрораспределителя - гидравлический возврат золотника;
— номинальный расход рабочей жидкости - 160 л/мин;
— вес не более 16 кг.

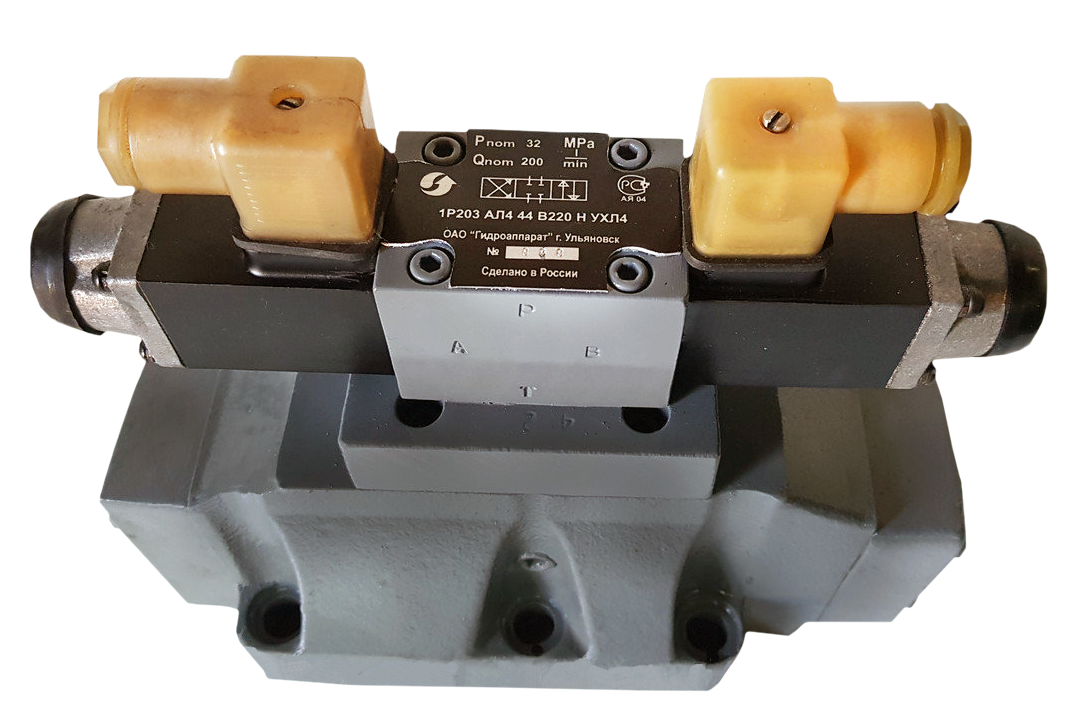

Гидрораспределитель 1Р203-АЖ1-574А

Гидрораспределитель 1Р203-АЖ1-574А

   Основные параметры распределителя 1 Р203 - АЖ - 574А В110(В220, Г24) Н М УХЛ4:

— условный проход 20 мм;
— гидросхема - 574А;
— тип гидрораспределителя - пружинный возврат золотника;
— номинальный расход рабочей жидкости - 160 л/мин;
— вес не более 16 кг.

Гидрораспределитель 2Р203-АЛ1-64 В110

Гидрораспределитель 2Р203-АЛ1-64 В110

   Основные параметры распределителя 2Р203-АЛ-64 В110(В220, Г24) Н М УХЛ4:

— условный проход 20 мм;
— гидросхема - 64;
— тип гидрораспределителя - пружинный возврат золотника;
— номинальный расход рабочей жидкости - 160 л/мин;
— вес не более 16 кг.

Гидрораспределитель 1Р203-АЛ4-44 В110

Гидрораспределитель 1Р203-АЛ4-44 В110

   Основные параметры распределителя 1Р203-АЛ-44 В220(В110, Г24) Н М УХЛ4:

— условный проход 20 мм;
— гидросхема - 44;
— тип гидрораспределителя - пружинный возврат золотника;
— номинальный расход рабочей жидкости - 160 л/мин;
— вес не более 16 кг.

Гидрораспределитель 2Р203-АЖ4-574А В110

Гидрораспределитель 2Р203-АЖ4-574А В110

   Основные параметры распределителя 2Р203-АЖ-574 В220(В110, Г24) Н М УХЛ4:

— условный проход 20 мм;
— гидросхема - 574А;
— тип гидрораспределителя - пружинный возврат золотника;
— номинальный расход рабочей жидкости - 160 л/мин;
— вес не более 16 кг.

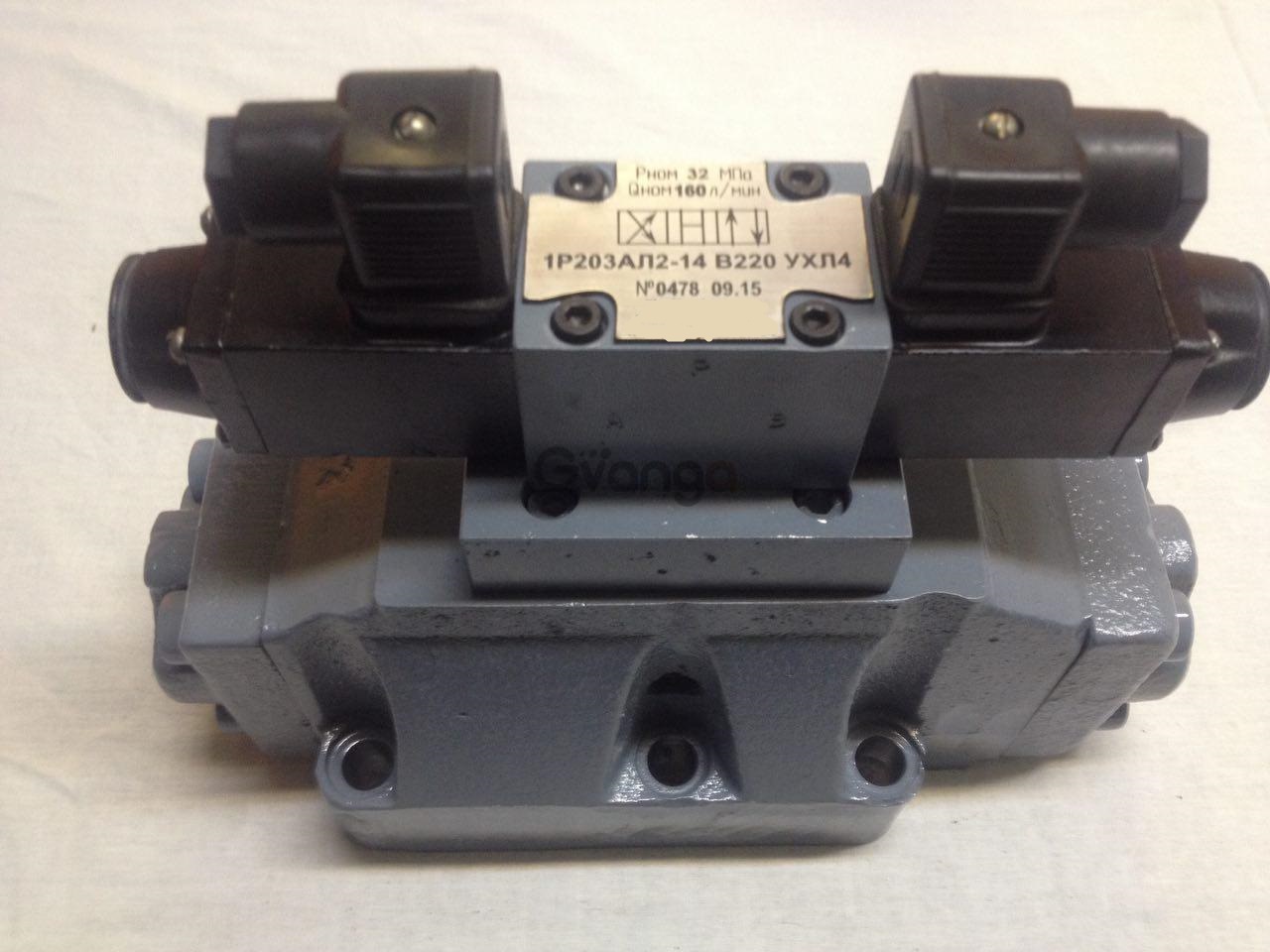

Гидрораспределитель 1Р203-АЛ2-14 В110

Гидрораспределитель 1Р203-АЛ2-14 В110

   Основные параметры распределителя 1Р203-АЛ-14 В220(В110, Г24) Н М УХЛ4:

— условный проход 20 мм;
— гидросхема - 14;
— тип гидрораспределителя - пружинный возврат золотника;
— номинальный расход рабочей жидкости - 200 л/мин;
— вес не более 16 кг.

Гидрораспределитель 2Р203-АЛ1-44 В220

Гидрораспределитель 2Р203-АЛ1-44 В220

   Основные параметры распределителя 2Р203-АЛ-44 В220(В110, Г24) Н М УХЛ4:

— условный проход 20 мм;
— гидросхема - 44;
— тип гидрораспределителя - пружинный возврат золотника;
— номинальный расход рабочей жидкости - 200 л/мин;
— вес не более 16 кг.

Пример условного обозначения гидрораспределителя золотникового электрогидравлического с условным проходом 20 мм с двумя магнитами с пилотным клапаном 1ре6 (ве6, пе6), с номинальным давлением на выходе 32 МПа, с пружинным возвратом золотника, со сливом объединённым с общим сливом, схема распределения 44, с регулировкой времени срабатывания дроссельной плитой на подводе, с напряжением питания пилотного клапана 220 вольт переменного тока, предназначенном для работы в умеренном климате и холодном климате, категория размещения 4:
     Гидрораспределитель 1Р203АЛ4Д.44-Р-В220 НМД1 10 УХЛ4.

     Другие исполнения гидрораспределителей 1Р203:
     Гидрораспределитель 1Р203 АЕ1.574А-Р-В110 НМД1 11 УХЛ4
     Гидрораспределитель 1Р203-АЛ1-44-В110 Н МД1 УХЛ4
     Гидрораспределитель 1Р203АЛ4Д-44-В110 НМД1 УХЛ4
     Гидрораспределитель 1Р203-БЕ1-574А-В110 НМД1 УХЛ4
     Гидрораспределитель 1Р203БЕ1.574-Р-В110 НМД1 11 УХЛ4.
