 Фильтр в корпусе
|
Щелевые пластинчатые фильтры 25 125 1, 25-125-1К УХЛ4 резьбового монтажа, так как и вставные щелевые фильтры 63-125-2, 40-80-2, 25-125-2, 25-80-2, 16-125-2, 16-80-2, 10-80-2 УХЛ4 служат для предварительной фильтрации минеральных масел вязкостью от 7 до 600 мм2/с (сСт) в смазочных системах, очистки масла в циркуляцонных системах, а также для фильтрации смазочно-охлаждающих жидкостей на масляной основе в системах станков и других машин при давлении до 6.3 МПа (63 кгс/см2), температуре масла от 10°С до 55°С и температуре окружающей среды от минус 60°С до плюс 50°С.
- Фильтры выпускаются в двух исполнениях:
- Исполнение 1 (фильтры щелевые 10-80-1, 16-80-1, 25-80-1, 40-80-1, 16-125-1, 25-125-1, 40-125-1, 63-125-1) — в корпусе с резьбовым присоединением (К - коническая резьба, М - метрическая резьба), монтируемые на трубопроводе;
- Исполнение 2 (фильтры щелевые 10-80-2, 16-80-2, 25-80-2, 40-80-2, 16-125-2, 25-125-2, 40-125-2, 63-125-2) — встраиваемые (фланцевые), монтируемые непосредственно на корпусе механизма.
Структура условного обозначения
| 40 |
- |
125 |
- |
1 |
- |
К |
|
| |
|
|
Присоединительная резьба:
К = коническая;
М = метрическая.
|
|
Исполнение:
1 = в корпусе (см. фото слева);
2 = вставной (см. фото справа)
|
|
Номинальная тонкость фильтрации:
80 = 80 мкм;
125 = 125 мкм.
|
40 = номинальный расход фильтра (см. табл. ниже)
|
|

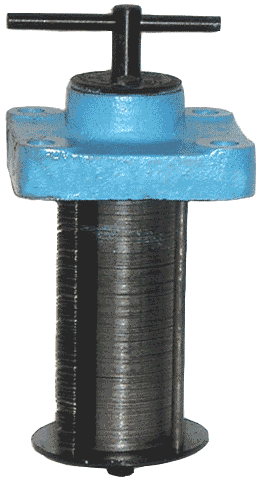

Фильтр вставной
|
| Обозначение |
Условный проход, мм |
Присоединение |
Тонкость фильтрации, мкм |
Номинальный расход, л/мин |
Масса, кг |
| Фильтр 10-80-1К ( 10-80-1М) |
10 |
К3/8" (М16х1,5) |
80 |
10 |
2,1 |
| Фильтр 16-80-1К (16-80-1М) |
16 |
К1/2" (М22х1,5) |
16 |
2,1 |
| Фильтр 25-80-1К (25-80-1М) |
16 |
К1/2" (М22х1,5) |
25 |
4,5 |
| Фильтр 40-80-1К (40-80-1М) |
20 |
К3/4" (М27х2) |
40 |
5,12 |
| Фильтр 16-125-1К (16-125-1М) |
10 |
К3/8" (М16х1,5) |
125 |
16 |
2,1 |
| Фильтр 25-125-1К (25-125-1М) |
16 |
К1/2" (М22х1,5) |
25 |
2,15 |
| Фильтр 40-125-1К (40-125-1М) |
16 |
К1/2" (М22х1,5) |
40 |
4,5 |
| Фильтр 63-125-1К (63-125-1М) |
20 |
К3/4" (М27х2) |
63 |
5,12 |
| Фильтр 10-80-2 |
10 |
Встраиваемое |
80 |
10 |
1,47 |
| Фильтр 16-80-2 |
16 |
16 |
1,53 |
| Фильтр 25-80-2 |
16 |
25 |
3,15 |
| Фильтр 40-80-2 |
20 |
40 |
3,57 |
| Фильтр 16-125-2 |
10 |
Встраиваемое |
125 |
16 |
1,47 |
| Фильтр 25-125-2 |
16 |
25 |
1,53 |
| Фильтр 40-125-2 |
16 |
40 |
3,15 |
| Фильтр 63-125-2 |
20 |
63 |
3,57 |
| Современное обозначение |
Устаревшее обозначение |
| Фильтр щелевой 10-80-1К ( 10-80-1М) |
Фильтр щелевой 0,08Г41-11 |
| Фильтр щелевой 16-80-1К (16-80-1М) |
Фильтр щелевой 0,08Г41-12 |
| Фильтр щелевой 25-80-1К (25-80-1М) |
Фильтр щелевой 0,08Г41-13 |
| Фильтр щелевой 40-80-1К (40-80-1М) |
Фильтр щелевой 0,08Г41-14 |
| Фильтр щелевой 16-125-1К (16-125-1М) |
Фильтр щелевой 0,12Г41-11 |
| Фильтр щелевой 25-125-1К (25-125-1М) |
Фильтр щелевой 0,12Г41-12 |
| Фильтр щелевой 40-125-1К (40-125-1М) |
Фильтр щелевой 0,12Г41-13 |
| Фильтр щелевой 63-125-1К (63-125-1М) |
Фильтр щелевой 0,12Г41-14 |
| Фильтр щелевой 10-80-2 |
Фильтр щелевой 0,08Г41-21 |
| Фильтр щелевой 16-80-2 |
Фильтр щелевой 0,08Г41-22 |
| Фильтр щелевой 25-80-2 |
Фильтр щелевой 0,08Г41-23 |
| Фильтр щелевой 40-80-2 |
Фильтр щелевой 0,08Г41-24 |
| Фильтр щелевой 16-125-2 |
Фильтр щелевой 0,12Г41-21 |
| Фильтр щелевой 25-125-2 |
Фильтр щелевой 0,12Г41-22 |
| Фильтр щелевой 40-125-2 |
Фильтр щелевой 0,12Г41-23 |
| Фильтр щелевой 63-125-2 |
Фильтр щелевой 0,12Г41-24 |
| Фильтр щелевой M63-125-1 (без стакана) |
Фильтр щелевой 0,112Г41-14 |
| Фильтр щелевой 10-160-2 (без стакана) |
Аналога нет |
| Фильтр щелевой 16-250-2 (без стакана) |
Аналога нет |
| Фильтр щелевой 40-160-2 (без стакана) |
Аналога нет |
| Фильтр щелевой 16-160-2 (без стакана) |
Аналога нет |
| Фильтр щелевой 25-250-2 (без стакана) |
Аналога нет |
| Фильтр щелевой 63-250-2 (без стакана) |
Аналога нет |
Фильтр щелевой 25-80-2
|
.png)
|
Основные параметры фильтра щелевого 25-80-2 УХЛ4:
- условный проход 16 мм;
- присоединение в систему встраиваемое (фланцевое);
- тонкость фильтрации (степень очистки) 80 мкм;
- номинальный расход рабочей жидкости 25 л/мин;
- масса фильтра 3,15 кг.
|
Фильтр щелевой 63-125-1
|
|
Основные параметры фильтра щелевого 63-125-1К УХЛ4:
- условный проход 20 мм;
- присоединение в систему - трубное (резьбовое) К 3/4 дюйма;
- тонкость фильтрации (степень очистки) 125 мкм;
- номинальный расход рабочей жидкости 63 л/мин;
- масса фильтра 3,15 кг.
|
Фильтр щелевой 40-80-1
|
|
Основные параметры фильтра щелевого 40-80-1К УХЛ4:
- условный проход 20 мм;
- присоединение в систему - трубное (резьбовое) К 3/4 дюйма;
- тонкость фильтрации (степень очистки) 80 мкм;
- номинальный расход рабочей жидкости 40 л/мин;
- масса фильтра 3,15 кг.
|
Фильтр щелевой 63-125-2
|
|
Основные параметры фильтра щелевого 63-125-2 УХЛ4:
- условный проход 20 мм;
- присоединение в систему встраиваемое (фланцевое);
- тонкость фильтрации (степень очистки) 125 мкм;
- номинальный расход рабочей жидкости 63 л/мин;
- масса фильтра 3,53 кг.
|
Фильтр щелевой 40-80-2
|
|
Основные параметры фильтра щелевого 40-80-2 УХЛ4:
- условный проход 20 мм;
- присоединение в систему встраиваемое (фланцевое);
- тонкость фильтрации (степень очистки) 80 мкм;
- номинальный расход рабочей жидкости 40 л/мин;
- масса фильтра 3,53 кг.
|
Фильтр щелевой 10-80-1
|
|
Основные параметры фильтра щелевого 10-80-1К УХЛ4:
- условный проход 10 мм;
- присоединение в систему - трубное (резьбовое) К 3/8 дюйма;
- тонкость фильтрации (степень очистки) 80 мкм;
- номинальный расход рабочей жидкости 10 л/мин;
- масса фильтра 1,15 кг.
|
Фильтр щелевой 16-80-1
|
|
Основные параметры фильтра щелевого 16-80-1К УХЛ4:
- условный проход 16 мм;
- присоединение в систему - трубное (резьбовое) К 1/2 дюйма;
- тонкость фильтрации (степень очистки) 80 мкм;
- номинальный расход рабочей жидкости 16 л/мин;
- масса фильтра 1,8 кг.
|
Фильтр щелевой 32-80-1
|
|
Основные параметры фильтра щелевого 32-80-1К УХЛ4:
- условный проход 20 мм;
- присоединение в систему - трубное (резьбовое) К 1/2 дюйма;
- тонкость фильтрации (степень очистки) 80 мкм;
- номинальный расход рабочей жидкости 32 л/мин;
- масса фильтра 3,15 кг.
|
Фильтр щелевой 40-125-2
|
|
Основные параметры фильтра щелевого 40-125-2 УХЛ4:
- условный проход 16 мм;
- присоединение в систему встраиваемое (фланцевое);
- тонкость фильтрации (степень очистки) 125 мкм;
- номинальный расход рабочей жидкости 40 л/мин;
- масса фильтра 3,15 кг.
|

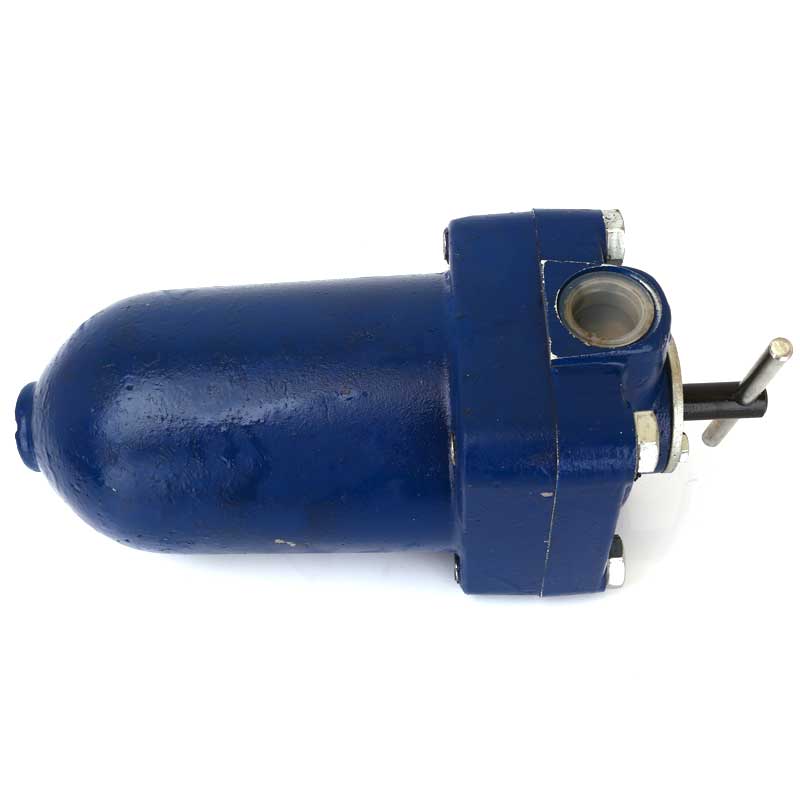

Фильтр щелевой 40-125-1К
|
|
Основные параметры фильтра щелевого 40-125-1К УХЛ4:
- условный проход 16 мм;
- присоединение в систему - трубное (резьбовое) К 1/2 дюйма;
- тонкость фильтрации (степень очистки) 125 мкм;
- номинальный расход рабочей жидкости 40 л/мин;
- масса фильтра 2,15 кг.
|
При заказе используются следующие обозначения:
- фильтры щелевые (пластинчатые) в корпусе с резьбовым присоединением — 10-80-1, 16-80-1, 25-80-1, 40-80-1, 16-125-1, 25-125-1, 40-125-1, 63-125-1;
- фильтры щелевые (пластинчатые) встраиваемые — 10-80-2, 16-80-2, 25-80-2, 40-80-2, 16-125-2, 25-125-2, 40-125-2, 63-125-2.
|
