Блоки БДИ 6 6 УХЛ4 используются в централизованных смазочных системах для отвода от напорной линии, регулирования и визуального контроля расхода смазочного материала (минеральных масел), подаваемого к трущимся поверхностям машин.
Кинематическая вязкость подаваемого смазочного материала от 17 до 400 мм²/с (сСт) при температуре от 0°С до +50°С. Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов, паров в концентрациях, разрушающих металлы и изоляцию. Температура окружающей среды от 0°С до +40°С, относительная влажность воздуха 80% при температуре +25°С.
Конструктивно, блоки дроссельные БДИ-4(6,2) представляют собой несколько модульных одноотводных секция, соединенных шпилькой. Модульные секции содержат устройство для плавной регулировки и указатель расхода. Расход смазочного материала оценивается по положению поплавка. Регулирование расхода осуществляется поворотом трубки.
Климатическое исполнение и категория размещения - для умеренного климата (УХЛ4) и тропическое (О4.1).
Окружающая среда - не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов, паров в концентрациях, разрушающих металлы и изоляцию.
|
Основные размеры и характеристики блоков БДИ
|
Размеры блоков дроссельных БДИ
|
| Наименование |
Размеры, мм |
| L, не более |
l ± 0,4 |
L1, не более |
| Блок дроссельный БДИ-2 (БДИ2-1) |
100 |
25 |
120 |
| Блок дроссельный БДИ-4 (БДИ4-1) |
150 |
75 |
170 |
| Блок дроссельный БДИ-6 (БДИ6-1) |
200 |
125 |
220 |
Технические характеристики блоков смазочных БДИ
| Параметр |
Норма для исполнения |
| БДИ2 |
БДИ2-1 |
БДИ4 |
БДИ4-1 |
БДИ6 |
БДИ6-1 |
| Номинальный расход в отводе, л/мин |
0,63±0,06 |
| Наименьший расход в отводе, л/мин |
0,035 |
| Диапазон расходов, л/мин |
0,063...0,63 |
| Номинальное давление перед блоком, МПа |
1,6 |
| Число отводов |
2 |
2 |
4 |
4 |
6 |
6 |
| Число подводов |
2 |
1 |
2 |
1 |
2 |
1 |
| Масса блока сухая, кг |
0,25 |
0,25 |
0,45 |
0,45 |
0,65 |
0,65 |
|

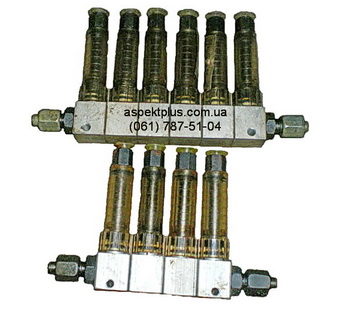

Блок дроссельный смазочный БДИ-4
|
|
Блок дроссельный смазочный БДИ-4 УХЛ4
Основные параметры дроссельного блока БДИ4:
- номинальный расход в отводе 0,63 литров в минуту;
- минимальный расход в отводе 0,035 литров в минуту;
- контролируемый диапазон расхода 0,063...0,63 литров в минуту;
- номинальное давление на входе блока 1,6 МПа (16 бар);
- число отводов 4;
- число подводов 2;
- климатическое исполнение: для районов с холодным и умеренным климатом;
- масса смазочного блока без смазки не более 0,45 кг.
|
Блок дроссельный смазочный БДИ-6
|
|
Блок дроссельный смазочный БДИ-6 УХЛ4
Основные параметры дроссельного блока БДИ6:
- номинальный расход в отводе 0,63 литров в минуту;
- минимальный расход в отводе 0,035 литров в минуту;
- контролируемый диапазон расхода 0,063...0,63 литров в минуту;
- номинальное давление на входе блока 1,6 МПа (16 бар);
- число отводов 6;
- число подводов 2;
- климатическое исполнение: для районов с холодным и умеренным климатом;
- масса смазочного блока без смазки не более 0,65 кг.
|
Блок дроссельный смазочный БДИ-2
|
|
Основные параметры блока БДИ-2 УХЛ4:
- номинальный расход в отводе 0,63 литров в минуту;
- минимальный расход в отводе 0,035 литров в минуту;
- контролируемый диапазон расхода 0,063...0,63 литров в минуту;
- номинальное давление на входе блока 1,6 МПа (16 бар);
- число отводов 2;
- число подводов 2;
- климатическое исполнение: для районов с холодным и умеренным климатом;
- масса смазочного блока без смазки не более 0,35 кг.
|
Пример условного обозначения блока с четырьмя отводами и двумя подводами, предназначенного для работы в умеренном климате:
Блок дроссельный БДИ4 УХЛ4
то же, для работы в тропическом климате:
Блок дроссельный БДИ-4 О4.1
то же, с двумя отводами и одним подводом:
Блок дроссельный БДИ2-1 О4.1.
