Пневмораспределители В64-14А-05, В64 14А 05 А220 А110 Д24 УХЛ4, катушка В64-14А 220В 110А 24В с резьбовым присоединением к пневмолиниям, четырехлинейные двухпозиционные с односторонним электроуправлением, пружинным или пневматическим возвратом предназначены для изменения направления движения потоков сжатого воздуха в пневматических приводах станков и станочного оборудования.
     В распределителях В64-24А(23А,25А,33А,34А.35А)-03 распределение потоков сжатого воздуха осуществляется парой плоский золотник-плита. Золотник с канавкой, перемещаясь перекрывает попарно сообщающиеся между собой отверстия, которые выведены на плоскую поверхность плиты и соединены с резьбовыми отверстиями для присоединения пневмолиний.

Фотографии с описанием продукции

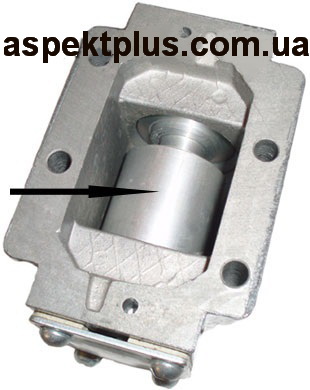

     В пневмораспределителях с односторонним электропневматическим управлением В64-23А-03, В64-24А-03, В64-25А-03, В64-33А-03, В64-34А-03 (см. схему "б" на рисунке выше - деталировка аналогична схеме "а", поэтому конструктивные элементы не указывается кроме позиции 6, отсутствующей в схеме "а") перемещение поршня 2 с золотником 1 осуществляется при подаче напряжения на катушку электропмевматического клапана 7, при этом сжатый воздух из электропневматического клапана поступает под соответствующий торец поршня. Для перемещения поршня в другое крайнее положение необходимо снять напряжение с катушки электропневматического клапана.
     Климатические исполнения пневмораспределителей В64 УХЛ4 и О4 (только для поставок в районы с тропическим климатом) по ГОСТ 15150—69.
     Работают пневмораспределители В64 на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433—80 и содержащем распыленное масло вязкостью 10—35 мм²/с (сСт) при температуре 50 °С с концентрацией из расчета 2—4 капли на 1 м³ воздуха, приведенного к условиям по ГОСТ 12449—80.

   Основные параметры распределителя В64 33А 03 УХЛ4:
— номинальное давление на входе 0,63 МПа;
— пропускная способность Кv, м³/мин, не менее 1,9;
— присоединение к пневмолиниям - резьбовое;
— возврат золотника - пружинный;
— вес не более 2,4 кг.

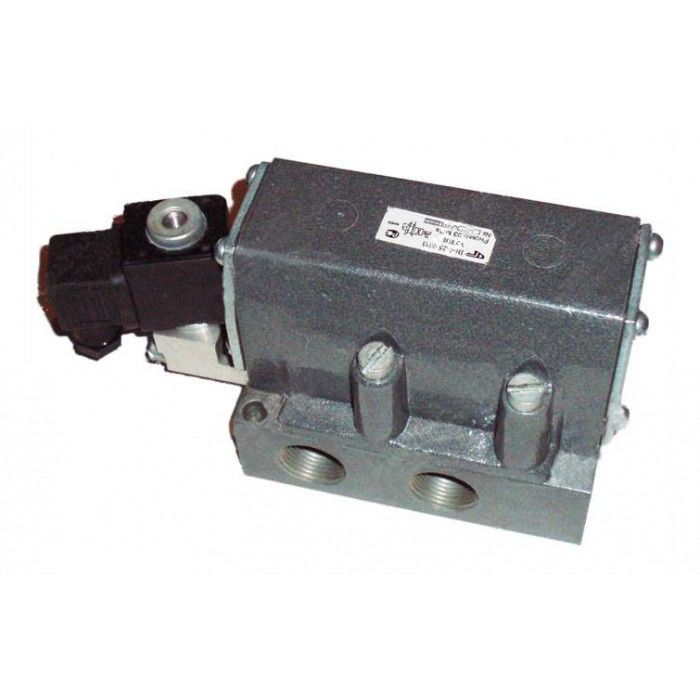

   Основные параметры распределителя В64 34А 03 УХЛ4:
— номинальное давление на входе 0,63 МПа;
— пропускная способность Кv, м³/мин, не менее 2,8;
— присоединение к пневмолиниям - резьбовое;
— возврат золотника - пружинный;
— вес не более 2,2 кг.

   Основные параметры распределителя В64 23А 03 УХЛ4:
— номинальное давление на входе 0,63 МПа;
— пропускная способность Кv, м³/мин, не менее 1,9;
— присоединение к пневмолиниям - резьбовое;
— возврат золотника - пневматический;
— вес не более 1,8 кг.

   Основные параметры распределителя В64 24А 03 УХЛ4:
— номинальное давление на входе 0,63 МПа;
— пропускная способность Кv, м³/мин, не менее 2,8;
— присоединение к пневмолиниям - резьбовое;
— возврат золотника - пружинный;
— вес не более 2,2 кг.

   Основные параметры распределителя В64 25А 03 УХЛ4:
— номинальное давление на входе 0,63 МПа;
— пропускная способность Кv, м³/мин, не менее 5,0;
— присоединение к пневмолиниям - резьбовое;
— возврат золотника - пневматический;
— вес не более 4,3 кг.

   Основные параметры распределителя В64 35А 03 УХЛ4:
— номинальное давление на входе 0,63 МПа;
— пропускная способность Кv, м³/мин, не менее 5,0;
— присоединение к пневмолиниям - резьбовое;
— возврат золотника - пружинный;
— вес не более 4,3 кг.

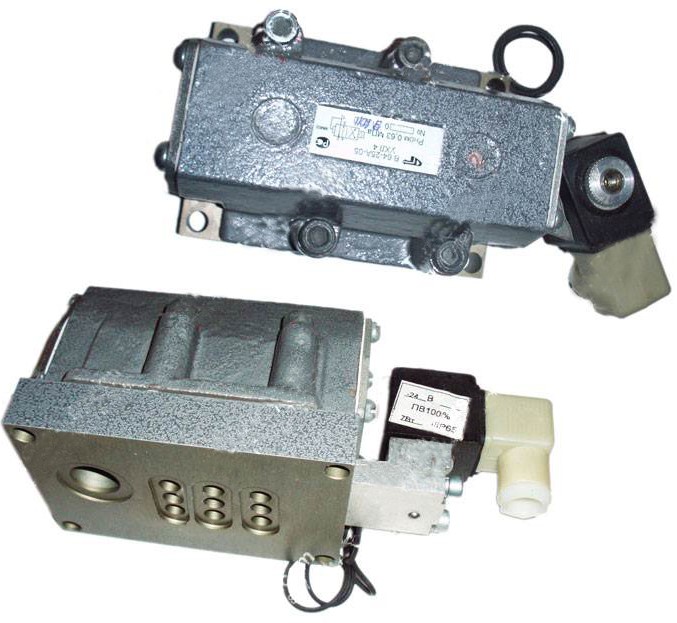

   Пневмораспределители В64 24А 05, В64 25А 05, В64 34А 05 УХЛ4  стыкового присоединения, четырехлинейные двухпозиционные с электропневматическим односторонним управлением, пружинным или пневматическим возвратом предназначены для изменения потоков сжатого воздуха в пневмоприводах общепромышленного назначения.
   Присоединение пневмолиний у В64-25А(24А,34А)-05 - стыковое (индекс "05" в обозначении).
   Распределители В64-24(25,34)А-05 стыкового присоединения работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433—80 и содержащем распыленное масло.

Пневмораспределители В64 с одним пилотным клапаном (электромагнитом) стыкового исполнения различаются:

• В64-24А-05, В64-25А-05 - одностороннее электромагнитное управление и пневматический возврат золотника.
• В64-34А-05 - одностороннее электромагнитное управление и пружинный возврат золотника

      Пневмораспределители стыкового исполнения для присоединения к пневмосистеме устанавливают на специальную плиту с выполненными в ней рабочими каналами. Уплотнение рабочих каналов обеспечивается резиновыми кольцами, находящимся в цековках основания. Пневмораспределители устанавливают на обработанную плоскость и закрепляют четырьмя винтами.
     В комплект поставки для распределителя B64-34A-05 (В64-24А-05) входят четыре резиновых уплотнительных колец 022-025-19 ГОСТ 9833-73, а в комплект распределителя B64-25A-05 также четыре уплотнительных кольца, но большего размера: 028-032-25

   Основные параметры распределителя В64 24 05 УХЛ4:

— номинальное давление на входе 0,63 МПа;
— условный проход 16 мм;
— максимальное число срабатываний пневмораспределителя в минуту - 250;
— пропускная способность Кv, м³/мин, не менее 2,8;

— возврат золотника - пневматический;

— присоединение к пневмосистеме - стыковое;
— вес не более 1,45 кг.

   Основные параметры распределителя В64 34 05 УХЛ4:

— номинальное давление на входе 0,63 МПа;
— условный проход 16 мм;
— максимальное число срабатываний пневмораспределителя в минуту - 250;
— пропускная способность Кv, м³/мин, не менее 2,8;

— возврат золотника - пружинный;

— присоединение к пневмосистеме - стыковое;
— вес не более 1,45 кг.
