Переключатели манометров ЗМ6 320, ЗМ 6-320 УХЛ4 предназначены для применения в гидросистемах станков и других машин для последовательного подключения манометра к полостям, в которых необходимо замерить давление с последующей его разгрузкой в сливную магистраль.
     Дополнительная информация: манометры (подключаются к переключателю манометров) предназначены для испытаний, поверки и настройки приборов регулирования давления в гидросистемах, а также для измерений в пределах установленной погрешности избыточного давления рабочей жидкости.
     Переключатели манометров ЗМ2-320 и ЗМ6-320 на номинальное давление в 32 МПа нашли широкое применение в машиностроительной отраслях, в отраслях автомобилестроения и тракторостроения. Переключатели манометров ЗМ6-(С)320 и ЗМ2.1(2)-(С)320 используются в гидравлических системах измерения и регулирования давления рабочей жидкости (обычно, это индустриальные масла).

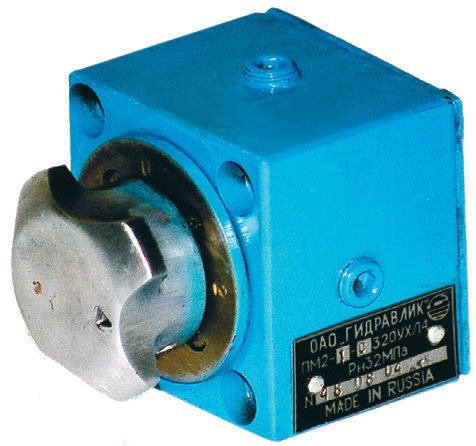

     Переключатель манометров ЗМ2-1-С320 (описание и фото)

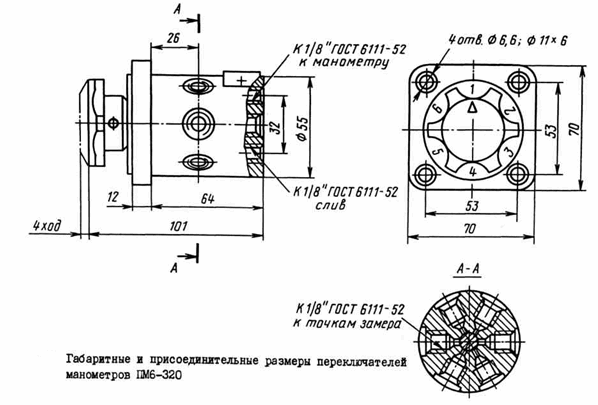

     Переключатель манометров ЗМ6-320 (описание и фото)

     Переключатели манометров ЗМ2, ЗМ6 имеют следующие конструктивные исполнения:
     1. По присоединению:
     - резьбовое:
     ЗМ2.1-320 – с креплением на торцевой плоскости;
     ЗМ2.2-320 – с креплением на боковой плоскости;
     ЗМ6-320 - с фланцевым креплением;
     - стыковое:
     ЗМ2.1-С320 – с креплением на торцевой плоскости;
     ЗМ2.2-С320 – с креплением на боковой плоскости;
     ЗМ6-С320 - с креплением на вертикальной или горизонтальной плоскости;
     2. По числу точек замера давления:
     ЗМ2-1-320, ЗМ2-2-320, ЗМ2-1-С320, ЗМ2-2-С320 – двухточечные;
     ЗМ6-320, ЗМ6-С320 – шеститочечные.
     3. Климатическое исполнение:
     УХЛ4 – для районов с умеренным климатом;
     О.4 – для районов с тропическим климатом.

     Переключатели ЗМ-2-1-320, ЗМ-2-2-320, ЗМ-2-1-С320, ЗМ-2-2-С320, ЗМ-6-320, ЗМ-6-С320 работают на минеральных маслах с тонкостью фильтрации 25 мкм, вязкостью от 10 до 400 cСт, при температуре рабочей жидкости от +10 до +70 °С и температуре окружающей среды от +1 до 55 °С.

Основные параметры переключателя манометров ПМ 6-С320 УХЛ4:

— номинальное давление на выходе 32 МПа;
— число точек замера - 6;
— вид крепления - фланцевое;
— вид присоединения - стыковое с контролем на 6 точек;

— вес не более 2,5 кг.

Основные параметры переключателя манометров ПМ 2-1-С320 УХЛ4:

— номинальное давление на выходе 32 МПа;
— число точек замера - 2;
— вид крепления - торцевое;
— вид присоединения - стыковое;
— вес не более 1,35 кг.

Основные параметры переключателя манометров ПМ 2-2-С320 УХЛ4:

— номинальное давление на выходе 32 МПа;
— число точек замера - 2;
— вид крепления - фланцевое;
— вид присоединения - стыковое;
— вес не более 1,35 кг.

Основные параметры переключателя манометров ПМ 2-1-320 УХЛ4:

— номинальное давление на выходе 32 МПа;
— число точек замера - 2;
— вид крепления - торцевое;
— вид присоединения - трубное;
— вес не более 1,35 кг.
