Пневмораспределители В64 24А 05, В64 25А 05, В64 34А 05, В64 14А 05, В64 15А 05 УХЛ4  стыкового присоединения, четырехлинейные двухпозиционные с электропневматическим односторонним управлением, пружинным или пневматическим возвратом предназначены для изменения потоков сжатого воздуха в пневмоприводах общепромышленного назначения.
   Присоединение пневмолиний у В64-25(24,34)-05 - стыковое (индекс "05" в обозначении).
   Распределители В64-24А(34А,25А)-05 стыкового присоединения работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433—80 и содержащем распыленное масло.

Пневмораспределители В64 с одним пилотным клапаном (электромагнитом) стыкового исполнения различаются:

• В64-24А-05, В64-25А-05 - одностороннее электромагнитное управление и пневматический возврат золотника.

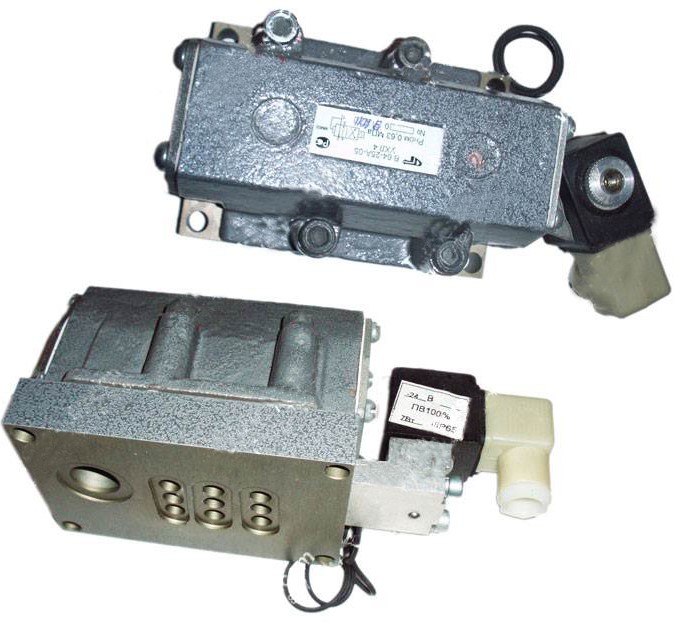

• В64-34А-05 - одностороннее электромагнитное управление и пружинный возврат золотника

   Основные параметры распределителя В64 24 05 УХЛ4:

— номинальное давление на входе 0,63 МПа;
— условный проход 16 мм;
— максимальное число срабатываний пневмораспределителя в минуту - 250;
— пропускная способность Кv, м³/мин, не менее 2,8;

— возврат золотника - пневматический;

— присоединение к пневмосистеме - стыковое;
— вес не более 1,45 кг.

   Основные параметры распределителя В64 34 05 УХЛ4:

— номинальное давление на входе 0,63 МПа;
— условный проход 16 мм;
— максимальное число срабатываний пневмораспределителя в минуту - 250;
— пропускная способность Кv, м³/мин, не менее 2,8;

— возврат золотника - пружинный;

— присоединение к пневмосистеме - стыковое;
— вес не более 1,45 кг.

   Основные параметры распределителя В64 25 05 УХЛ4:

— номинальное давление на входе 0,63 МПа;
— условный проход 20 мм;
— максимальное число срабатываний пневмораспределителя в минуту - 250;
— пропускная способность Кv, м³/мин, не менее 5;

— возврат золотника - пневматический;

— присоединение к пневмосистеме - стыковое;
— вес не более 2,8 кг.

   Пневмораспределители В64 14А 05, В64 15А 05 УХЛ4 с двухсторонним электроуправлением) с условными проходами соответственно 16 и 20 мм со стыковом присоединением (на плиту), пружинным или пневматическим возвратом применяются для управления потоком сжатого воздуха в пневмоприводах общего назначения.
   В комплект поставки для распределителя B64-14A(15А)-05 входят четыре кольца уплотнительных 022-025-19, а в комплект пневмораспределителя B64-15A-05 четыре кольца уплотнительных 028-032-25.

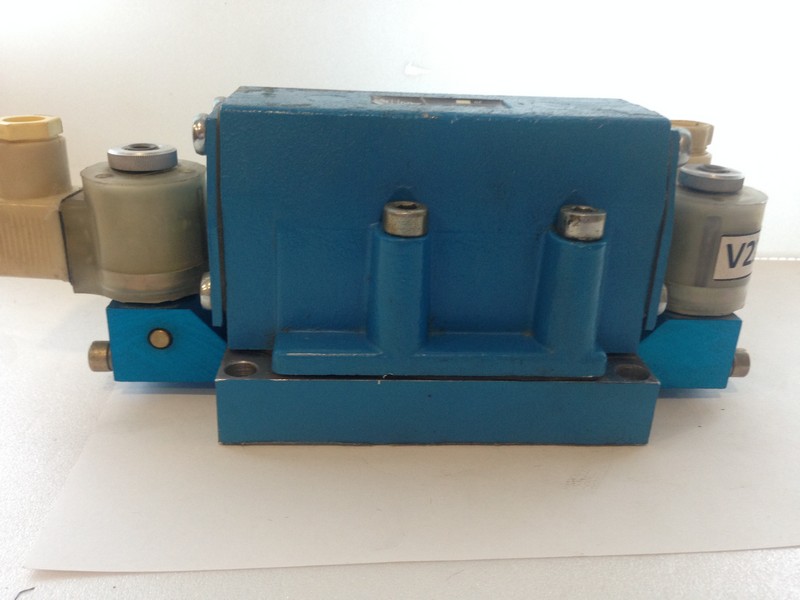

Фотографии пневмораспределителей В64-14А-05, В64-15А-05

     В пневмораспределителях с двусторонним электропневматическим управлением В64-14(15)А-05 стыкового присоединения перемещение поршня с золотником осуществляется при подаче напряжения на электромагнитную катушку типа П-ЭПР3 (по ТУ на распределители - катушка В64-14А-03-700) пилотного клапана. Это приводит к тому, что сжатый воздух по отверстию пилотного клапана поступает под соответствующий торец поршня. Для возврата поршня в исходное положение необходимо для пневмораспределителей с двухсторонним электропневматическим необходимо подать напряжение на электромагнитную катушку второго пилотного клапана.
     Подробнее о принципе работы пневмораспределителей В64 c двухсторонним электромагнитным управлением можно узнать здесь.

   Основные параметры распределителя В64 15А 05 УХЛ4:
— номинальное давление на входе 0,63 МПа;
— пропускная способность Кv, м³/мин, не менее 5;
— присоединение к пневмолиниям - стыковое;
— возврат золотника - пневматический;
— вес не более 5,5 кг.

   Основные параметры распределителя В64 14А 05 УХЛ4:
— номинальное давление на входе 0,63 МПа;
— пропускная способность Кv, м³/мин, не менее 2,8;
— присоединение к пневмолиниям - стыковое;
— возврат золотника - пневматический;
— вес не более 2,5 кг.
