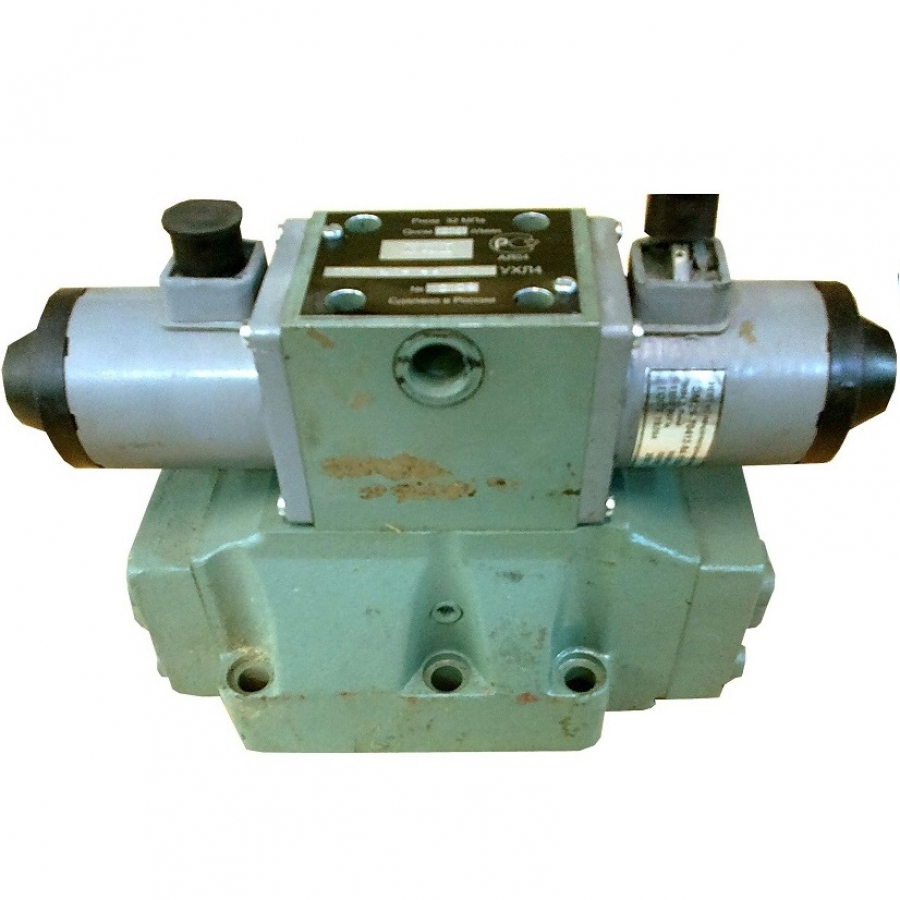

Гидрораспределители 1Р323 АЛ 14, 1Р323-АЛ3-14 Г24 В110 В220 УХЛ4 с условным проходом 32 мм золотниковые четырехлинейные с электрогидравлическим управлением предназначены для изменения направления или пуска и остановки потока рабочей жидкости в гидросистемах.
     Гидрораспределители 1Р323АЕ, 1Р323АЛ, 1Р323БЕ, 1Р323БЛ по ТУ2-053-1846-87 на номинальное давлении 32 МПа и гидрораспределители 1Р322АЕ, 1Р322АЛ, 1Р322БЕ, 1Р322БЛ на 20 МПа имеют электрогидравлическое управление (литера "А" обозначает пружинный возврат золотника, "Б" - гидравлический возврат золотника; Гидрораспределители IP323, IP322 конструктивно состоят из корпуса, золотника, крышек, пружин и пилотов с Dy = 6 мм.
     Гидрораспределители 2Р323АЕ, 2Р323АЛ, 2Р323БЕ, 2Р323БЛ на номинальное давлении 32 МПа и гидрораспределители 2Р322АЕ, 2Р322АЛ, 2Р322БЕ, 2Р322БЛ на 20 МПа имеют также электрогидравлическое управление. Конструкция гидрораспределителей 2P323, 2P322 аналогична конструкции 1P323, 1P322, только пилоты Dy = 10 мм.

     В корпусе гидрораспределителя Д_у=32 мм методом литья выполнены каналы для подключения основных линий (Р, Т, А и В - смотри чертёж присоединительных размеров ниже), линий управления (Х- подвод, Y- слив) и дренажной линии L (только для трехпозиционных распределителей с гидравлическим центрированием). Основные линии связаны с пятью кольцевыми канавками через отверстия под золотник, при этом сливные канавки в четырехлинейных аппаратах соединены между собой, а в пятилинейных - выведены отдельно (линии Г и Г₁). Линии X и Y могут объединяться с линиями Р и Т.
     Соединение линий Х-Р в гидрораспределителях 1Р323, 1Р322, 2Р323, 2Р322 возможно только при давлении на входе гидрораспределителя не более чем 25 МПа, в противном случае необходимо применять клапан соотношения давлений (модульная плитка толщиной 25 мм), который снижает давление управления, и оговаривать при заказе рабочее давление на входе 32 МПа. При соединенных линиях Х-Р для гидрораспределителей 14, 54, 64, 64А, 104, 124, 154, 574, 574Д, 15, 55, 65, 65А и 574 исполнений по гидросхемам, подпор в сливной линии должен быть меньше чем 1,4 МПа.
     Не допускается соединение линий Y-T при давлении в линии Т более 6 МПа, а также для схем, указанных выше, при объединенных линиях Х-Р (если линии X н Р не объединены, давление управления должно превышать давление в линии Т не менее, чем на 1,4 МПа) Для объединения линий управления с основными следует демонтировать пробки (К1/8).
     Для уплотнения стыковой плоскости гидрораспределителей 1Р323-АЕ, 1Р323-АЛ, 1Р323-БЕ, 1Р323-БЛ применяются кольца по ГОСТ 9833-73:
     039-045-36-2-2 (четыре кольца);
     013-016-19-2-2 (три кольца).

   Примечание:
   - гидрораспределители 1р323ае, 1р323бе несколько отличаются по габаритам от приведённого выше чертежа гидрораспределителя 1р323ал, 1р323бл в связи с тем, что пилотный клапан у 1р323ае, 1р323бе - одномагнитный.

   Основные параметры распределителя 2Р323-АЛ-64 В110(В220, Г24) Н М УХЛ4:

— условный проход 32 мм;
— гидросхема - 64;
— тип гидрораспределителя - пружинный возврат золотника;
— номинальный расход рабочей жидкости - 320 л/мин;
— вес не более 32 кг.

   Основные параметры распределителя 1Р323-АЛ-44 В220(В110, Г24) Н М УХЛ4:

— условный проход 32 мм;
— гидросхема - 44;
— тип гидрораспределителя - пружинный возврат золотника;
— номинальный расход рабочей жидкости - 320 л/мин;
— вес не более 32 кг.

   Основные параметры распределителя 2Р323-АЖ-574 В220(В110, Г24) Н М УХЛ4:

— условный проход 32 мм;
— гидросхема - 574А;
— тип гидрораспределителя - пружинный возврат золотника;
— номинальный расход рабочей жидкости - 320 л/мин;
— вес не более 32 кг.

   Основные параметры распределителя 1Р323-АЛ-14 В220(В110, Г24) Н М УХЛ4:

— условный проход 32 мм;
— гидросхема - 14;
— тип гидрораспределителя - пружинный возврат золотника;
— номинальный расход рабочей жидкости - 320 л/мин;
— вес не более 32 кг.

   Основные параметры распределителя 2Р323-АЛ-44 В220(В110, Г24) Н М УХЛ4:

— условный проход 32 мм;
— гидросхема - 44;
— тип гидрораспределителя - пружинный возврат золотника;
— номинальный расход рабочей жидкости - 320 л/мин;
— вес не более 32 кг.
