Пневмоклапан П-О 20-2
от 100 ₴
Показать оптовые ценыМинимальная сумма заказа на сайте — 300 ₴
- В наличии
- Оптом и в розницу
- Код: п-о
- +380 (93) 845-70-32Отдел продаж
Клапан обратный ПО-20-2
|
|
Клапаны обратные пневматические 20-2 УХЛ4 с условным проходом 25; 6; 10; 16 и 20 мм предназначены для пропускания потока сжатого воздуха в одном направлении и перекрытии в другом направлении Пневмоклапаны эксплуатируются в помещениях с искусственно регулируемыми климатическими условиями. Пневмоклапаны обратные П-О 06(10,16,20,25)-2 работают на сжатом воздухе очищенном не грубее 10 класса загрязненности по ГОСТ 17433-80. Следует отметить, что зачастую клапан обратный отдельно не применятся, а входит в качестве конструктивного элемента в конструкцию пневмодросселя с обратным клапаном, например, П-ДМ-06-2. |
Технические параметры пневмоклапана
(клапана обратного) ПО-10-2, ПО-16-2, ПО-20-2, ПО-04-2, ПО-06-2
| Наименование параметров | Наименование пневмоклапана | ||||
| ПО-4-1 ПО-4-2 |
ПО-6-1 ПО-6-2 |
ПО-10-1 ПО-10-2 |
ПО-16-1 ПО-16-2 |
ПО-20-1 ПО-20-2 |
|
| Условный проход, мм | 4 | 6 | 10 | 16 | 20 |
| Номинальное давление, МПа | 1,0 | ||||
| Минимальное давление, МПа, не более | 0,1 | ||||
| Пропускная способность, Кv*, м3/ч, не менее | 0,25 | 0,63 | 1,6 | 4,0 | 6,3 |
| Общая утечка сжатого воздуха, смЗ/мин, не более | 3 | 8 | 12 | ||
| Масса клапана, кг | 0,05 | 0,05 | 0,08 | 0,150 | |
*Kv определяется по ГОСТ14691-69
Пневмоклапан обратный 06-2
|
|
Основные параметры клапана обратного пневматического П-О 06 2 УХЛ4: |
Пневмоклапан обратный 10-2
|
|
Основные параметры клапана обратного пневматического П-О 10 2 УХЛ4: |
Пневмоклапан обратный 16-2
|
|
Основные параметры клапана обратного пневматического П-О 16 2 УХЛ4: |

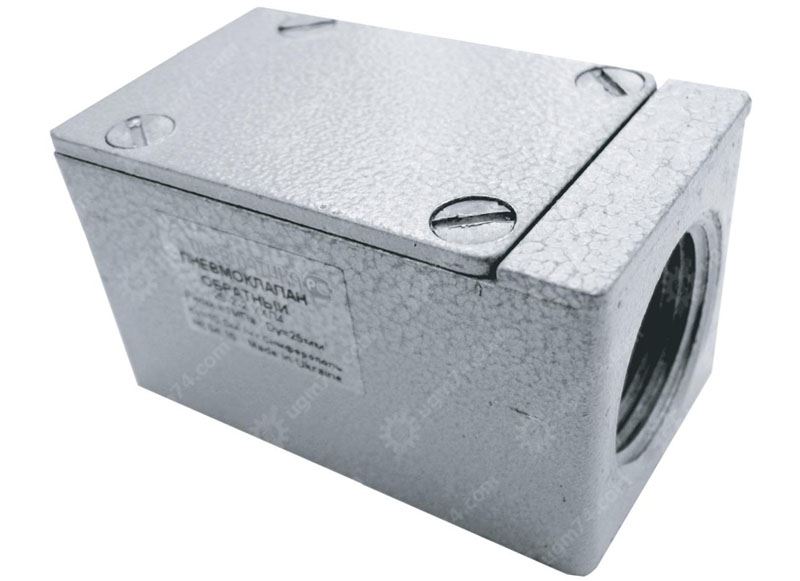

Пневмоклапан обратный 20-2
|
|
Основные параметры клапана обратного пневматического П-О 20 2 УХЛ4: |
Пневмоклапан обратный 25-2
|
|
Основные параметры клапана обратного пневматического П-О 25 2 УХЛ4: |
При заказе пневмоклапанов обратных ПО используются следующие обозначения:
Пневмоклапан (клапан) обратный ПО-4-1, ПО-4-2, ПО-6-1, ПО-6-2, ПО-10-1, ПО-10-2, ПО-16-1, ПО-16-2, ПО-20-1, ПО-20-2.
Пневмодроссель с обратным клапаном 06-2, 10-2, 16-2, 25-2
|

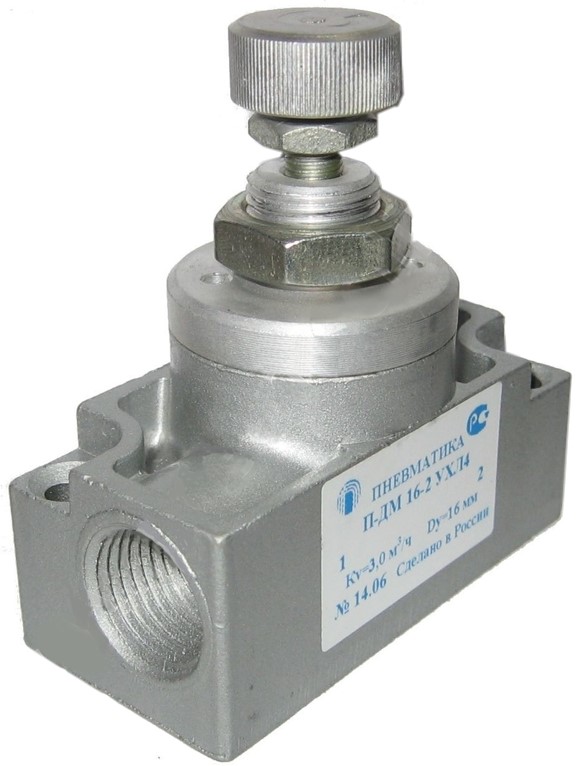

Дроссель с обратным клапаном П-ДМ-16-2 |
Пневмодроссели (регуляторы расхода) П-ДМ 04-2, П-ДМ 06-2, П-ДМ 10-2 (аналог В77-13), П-ДМ 16-2 (аналог В77-14), П-ДМ 25-2 (аналог В77-26) УХЛ4 с обратным клапаном предназначены для регулирования расхода сжатого воздуха давлением от 0,1 до 1,0 МПа в одном направлении и обеспечения свободного прохода воздуха в обратном направлении.
|
Параметры дросселей П-ДМ-04-2, П-ДМ-06-2, П-ДМ-10-2, П-ДМ-16-2, П-ДМ-25-2
| Параметры дросселя П-ДМ | Значения для типоразмеров | ||||
| П-ДМ04-2 | П-ДМ06-2 | П-ДМ10-2 | П-ДМ16-2 | П-ДМ25-2 | |
| Условный проход, мм | 4 | 6 | 10 | 16 | 25 |
| Пропускная способность (Kv) через открытый обратный клапан, м³/ч, не менее | 0,32 | 0,70 | 1,80 | 3,00 | 7,00 |
| Пропускная способность (Kv) через открытый дроссель при закрытом обратном клапане, м³/ч, не менее | 0,16 | 0,35 | 0,90 | 1,70 | 4,00 |
| Утечка воздуха в направлении дросселирования при закрытом дросселе, в диапазоне рабочих давлений, см³/мин, не более | 32 | 40 | 63 | 80 | 125 |
| Присоединение | К1/8" | К1/4" | К3/8" | К1/2" | К1" |
| Давление открывания обратного клапана, МПа (кгс/см²), не более | 0,03 (0,30) | ||||
| Масса, кг, не более | 0,06 | 0,13 | 0,20 | 0,27 | 0,55 |
Пневмодроссель 04-2
|
|
Основные параметры пневмодросселя П-ДМ 04-2 УХЛ4: |
.jpg)
Пневмодроссель 06-2
|
|
Основные параметры пневмодросселя П-ДМ 06-2 УХЛ4: |
Пневмодроссель 10-2
|
|
Основные параметры пневмодросселя ПДМ 10 2 УХЛ4: |
.jpg)
Пневмодроссель 16-2
|
|
Основные параметры пневмодросселя ПДМ 16 2 УХЛ4: |
Пневмодроссель 25-2
|
|
Основные параметры пневмодросселя ПДМ 25-2 УХЛ4: |
При заказе пневмодросселя с обратным клапаном П-ДМ используются следующие обозначения:
Пневмодроссель П-ДМ 04-2, П-ДМ 06-2, П-ДМ 10-2, П-ДМ 16-2, П-ДМ 25-2, П-ДМ04-2, П-ДМ06-2, П-ДМ10-2, П-ДМ16-2, П-ДМ25-2.
- Цена: от 100 ₴
