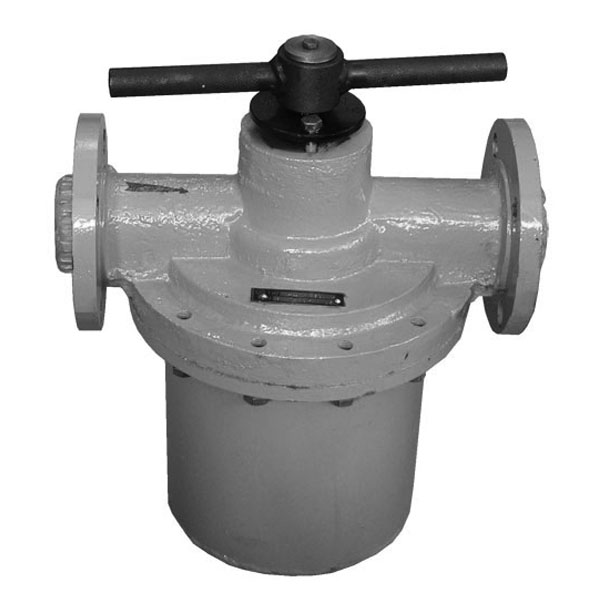

Фильтр ФДЖ-50 УХЛ4 (полная маркировка изготовителя Фильтр щелевой ФДЖ-50.00.00) служит для грубой очистки гидравлических рабочих жидкостей (минеральных масел) от механических включений и примесей в смазочных циркуляционных системах.

Рабочая жидкость: минеральные масла с вязкостью от 10-750 сСт (от 10 до 750 мм²/с) и температурой +5...+80 °C.
Температура окружающей среды 0...+40 °C.
Способ монтажа: фланцевый.
Пространственное положение: вертикальное (рукоятка сверху).

Параметры фильтра ФДЖ 50

Фильтр ФДЖ-50 состоит из:
1. Корпус фильтра.
2. Патрон фильтрующий из пластин.
3. Поддон;
4. Рукоятка для самостоятельной очистки фильтрующего патрона.
5. Сливная пробка для очистки емкости поддона.

А - входное отверстие для масла.
Б - выходное отверстие для очищенного масла.

Описание работы фильтра ФДЖ-50

Гидравлическое масло через отверстие "А" в корпусе фильтра 1 поступает в стакан фильтра в котором расположен патрон фильтрующий 2, состоящий из скрепленных между собой тонких пластин и прокладок, зазор между которыми составляет 200 мкм, чем и обеспечивается необходимая тонкость фильтрации. Проходя через зазоры патрона 2, гидравлическое масло очищается и поступает в выходное отверстие "Б" корпуса 1 фильтра щелевого ФДЖ-50.

Очистка патрона фильтрующего 2 производится по мере его засорения путем вращения рукоятки 4. При этом отфильтрованные механические примеси, загрязнявшие рабочую жидкость, удаляются расположенными между фильтрующими пластинами ножами и оседают в поддоне 3. Периодическая чистка поддона 3 осуществляется путем вывинчивания сливной пробки 5, расположенной в его нижней части.

Так же в компании АСПЕКТ 2000 вы можете заказать щелевые фильтры резьбового и встраиваемого монтажа:
Фильтры щелевые (пластинчатые) с ручной очисткой

   Основные параметры фильтра пластинчатого ФДЖ-50 УХЛ4:
— номинальное давление на входе 0,4 МПа;
— расход рабочей жидкости 63 л/мин;
— номинальная тонкость фильтрации 200 мкм;
— номинальный перепад давления 0,1 МПа;
— вес не более 46 кг.
