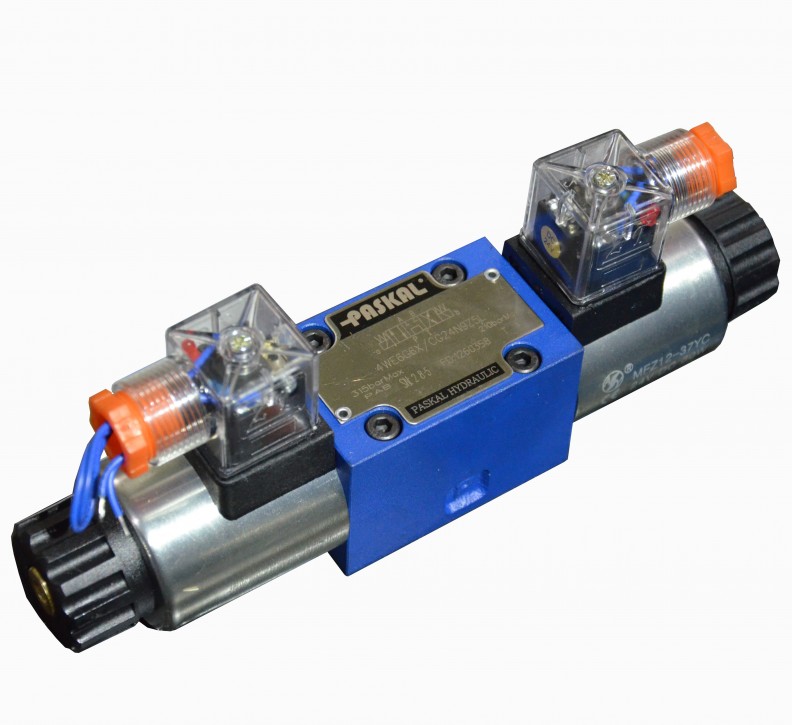

Принцип действия распределителей 4WE6 шестой серии

• Гидрораспределители 4WE 6 D6X/OFEG24N9K4 являются золотниковыми гидрораспределителями с электромагнитным управлением. Они служат для управления пуском, остановом и направлением объемного потока.


• Основные части распределителей корпус (1), один или два магнита (2), золотник (3), а также одна или две возвратные пружины (4).


• В отключенном состоянии золотник (3) удерживается возвратными пружинами (4) в среднем или исходном положении (за исключением импульсного золотника). Золотник (3) приводится в действие работающими в масле магнитами (2). Для обеспечения безупречной работоспособности полость магнита должна быть наполнена маслом.


• Усилие от магнита (2) передается с помощью толкателя (5) на золотник (3) и перемещает его из нейтральной позиции в нужное конечное положение. Благодаря этому реализуется необходимое направление движения объемного потока от P к A и от B к T или от P к B и от A к T.


• После отключения магнита (2) золотник (3) перемещается при помощи возвратных пружин (4) в свое исходное положение. В качестве дополнительной опции может применяться ручное дублирование (6), при помощи которого можно перемещать золотник (3) без возбуждения электромагнита.


• Тип WE 6 6X/O… (доступно только для условных обозначений A, C и D, см. рис. ниже). При таком исполнении речь идет о двухпозиционных распределителях с 2 магнитами без фиксатора. Определенного положения золотника в обесточенном состоянии не существует (бистабильный распределитель).


• Тип WE 6 6X/OF… (импульсный золотник, только для условных обозначений A, C и D см. рис. ниже). При таком исполнении речь идет о двухпозиционных распределителях, с 2 магнитами и с фиксатором. Благодаря этому обеспечивается фиксация обоих положений золотника и постоянное возбуждение магнита больше не требуется.

Монтажная поверхность распределителей 4WE6

Гидрораспределители 4WE6 G6X/EG24N9K4 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. Данная схема распределения является наиболее востребованной для современных нужд машиностроения. В мобильной технике применяются в основном гидрораспределители ВЕ6 64 Г24, в промышленности - ВЕ6 64 В110 и ВЕ6 64 В220.

Гидросхема G

Основные параметры гидрораспределителя 4WE6 G6X/EG24N9K4:
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - G;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,95 кг.

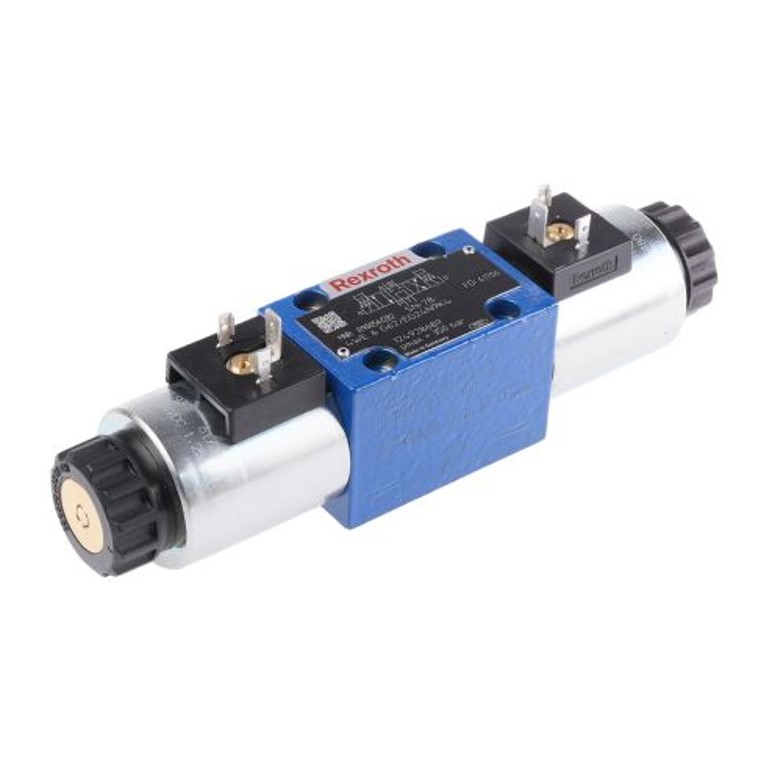

Распределители 4WE 6 HA6X/EG24N9K4 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. В мобильной технике применяются в основном гидрораспределители ВЕ6 14 Г24, в промышленности - ВЕ6 14 В110 и ВЕ6 14 В220.

Гидросхема H

Основные параметры гидрораспределителя 4WE 6 HA6X/EG24N9K4:
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - H;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- масса не более 1,95 кг.

Распределители 4WE 6 R6X/EG24N9K4 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. Данная схема распределения (44) является востребованной для современных нужд машиностроения. В мобильной технике применяются в основном гидрораспределители ВЕ6 44 Г24, в промышленности - ВЕ6 44 В110 и ВЕ6 44 В220.

Гидросхема R

Основные параметры гидрораспределителя 4WE 6 R6X/EG24N9K4:
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - R;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,95 кг.

Распределители 4WE 6 M6X/EG24N9K4 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. В мобильной технике применяются в основном гидрораспределители ВЕ6 24 Г24, в промышленности - ВЕ6 24 В110 и ВЕ6 24 В220.

Гидросхема M

Основные параметры гидрораспределителя 4WE 6 M6X/EG24N9K4:
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - M;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,95 кг.

Распределители 4WE 6 J6X/EG12N9K4 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. Гидрораспределители со схемой распределения J применяется в конструкции гидрораспределителей ВЕХ16.44 в качестве управляющего пилота. В мобильной технике применяются в основном гидрораспределители ВЕ6 34 Г24, в промышленности - ВЕ6 34 В110 и ВЕ6 34 В220.

Гидросхема J

Основные параметры гидрораспределителя 4WE 6 J6X/EG12N9K4:
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - J;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,95 кг.
