Принцип дії розподілювачів 4WE6 шостої серії

• Гідророзподільник 4WE 6 HA6X/EG24N9K4 є золотистими гідророзподільниками з електромагнітним керуванням. Вони слугують для керування пуском, зупинком і напрямком об'ємного потоку.


• Основні частини розподілювачів корпус (1), один або два магніти (2), золотник (3), а також одна або дві поворотні пружини (4).


• У вимкненому стані золотушник (3) утримується зворотними пружинами (4) у середньому або вихідному положенні (за винятком імпульсного золотика). Золотник (3) приводиться в дію активними в олії магнітами (2). Для забезпечення бездоганної працездатності порожнину магніту має бути наповнена оливою.


• Зусилля від магніту (2) передається за допомогою штовхача (5) на золотник (3) і переміщує його з нейтральної позиції в потрібне кінцеве положення. Завдяки цьому реалізується необхідний напрямок руху об'ємного потоку від P до A и от B до T или от P до B и от A до T.


• Після вимкнення магніту (2) золотник (3) переміщається за допомогою поворотних пружин (4) у своє вихідне положення. Як додаткова опція може застосовуватися ручне дублювання (6), за допомогою якого можна переміщати золотник (3) без збудження електромагнітного випромінювання.


• Тип WE 6 6 6X/O... (доступно тільки для умовних позначень A, C і D, см. рис. нижче). За такого виконання йдеться про двопозиційні розподілники з 2 магнітами без фіксатора. Безумовного положення золотуха в зневодненому стані немає (бістабільний розподілювач).


• Тип WE 6 6X/OF... (іпульсний золотник, тільки для умовних позначень A, C і D см. рис. нижче). За такого виконання йдеться про двопозиційні розподілники, з 2 магнітами та з фіксатором. Завдяки цьому забезпечується фіксація обох положень золотника та постійне збудження магніту більше не потрібне.

Монтажна поверхня розподілювачів 4WE6

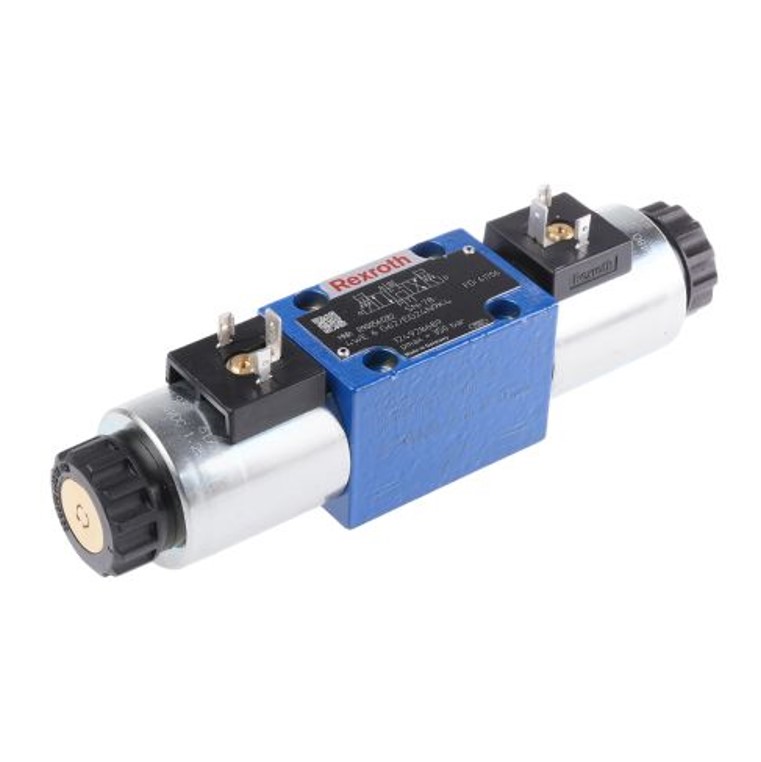

Гідророзподільник 4WE6 G6X/EG24N9K4 з двостороннім електромагнітним керуванням на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідроагрегатах станків і мобільної техніки. Ця схема розподілу є найпопулярнішою для сучасних потреб машинобудування. У мобільній техніці застосовуються переважно гідророзподільники ВЕ6 64 Г24, у промисловості — ВЕ6 64 В110 і ВЕ6 64 В220.

Гідросхема G

Основні параметри гідророзподільника 4WE6 G6X/EG24N9K4:
- умовний прохід 6 мм;
- схема відкривання-закривання робочих каналів — G;
- напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
- тип керування золотником: двостороннє електромагнітне, пружинне повернення у вихідне положення;
- витрата робочої рідини 60-80 л/хв;
- номінальний тиск на вході 32 МПа;
- кліматичне виконання — для районів із помірним і холодним кліматом;
— маса не більш ніж 1,95 кг.

Розподільники 4WE 6 HA6X/EG24N9K4 з двостороннім електромагнітним керуванням на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідроагрегатах станків і мобільної техніки. У мобільній техніці застосовуються переважно гідророзподільники ВЕ6 14 Г24, у промисловості — ВЕ6 14 В110 і ВЕ6 14 В220.

Гідросхема H

Основні параметри гідророзподільника 4WE 6 HA6X/EG24N9K4:
- умовний прохід 6 мм;
- схема відкривання-закривання робочих каналів — H;
- напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
- тип керування золотником: двостороннє електромагнітне, пружинне повернення у вихідне положення;
- витрата робочої рідини 60-80 л/хв;
- номінальний тиск на вході 32 МПа;
— маса не більш ніж 1,95 кг.

Розподільники 4WE 6 R6X/EG24N9K4 з двостороннім електромагнітним керуванням на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідроагрегатах станків і мобільної техніки. Ця схема розподілу (44) є потрібною для сучасних потреб машинобудування. У мобільній техніці застосовуються переважно гідророзподільники ВЕ6 44 Г24, у промисловості — ВЕ6 44 В110 і ВЕ6 44 В220.

Гідросхема R

Основні параметри гідророзподільника 4WE 6 R6X/EG24N9K4:
- умовний прохід 6 мм;
- схема відкривання-закривання робочих каналів — R;
- напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
- тип керування золотником: двостороннє електромагнітне, пружинне повернення у вихідне положення;
- витрата робочої рідини 60-80 л/хв;
- номінальний тиск на вході 32 МПа;
- кліматичне виконання — для районів із помірним і холодним кліматом;
— маса не більш ніж 1,95 кг.

Розподільники 4WE 6 M6X/EG24N9K4 з двостороннім електромагнітним керуванням на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідроагрегатах станків і мобільної техніки. У мобільній техніці застосовуються переважно гідророзподільники ВЕ6 24 Г24, у промисловості — ВЕ6 24 В110 і ВЕ6 24 В220.

Гідросхема M

Основні параметри гідророзподільника 4WE 6 M6X/EG24N9K4:
- умовний прохід 6 мм;
- схема відкривання-закривання робочих каналів — M;
- напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
- тип керування золотником: двостороннє електромагнітне, пружинне повернення у вихідне положення;
- витрата робочої рідини 60-80 л/хв;
- номінальний тиск на вході 32 МПа;
- кліматичне виконання — для районів із помірним і холодним кліматом;
— маса не більш ніж 1,95 кг.

Розподільники 4WE 6 J6X/EG12N9K4 з двостороннім електромагнітним керуванням на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідроагрегатах станків і мобільної техніки. Гідророзподільник із схемою розподілу J застосовується в конструкції гідророзподільників ВЕХ16.44 як керівний пілот. У мобільній техніці застосовуються переважно гідророзподільники ВЕ6 34 Г24, у промисловості — ВЕ6 34 В110 і ВЕ6 34 В220.

Гідросхема J

Основні параметри гідророзподільника 4WE 6 J6X/EG12N9K4:
- умовний прохід 6 мм;
- схема відкривання-закривання робочих каналів — J;
- напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
- тип керування золотником: двостороннє електромагнітне, пружинне повернення у вихідне положення;
- витрата робочої рідини 60-80 л/хв;
- номінальний тиск на вході 32 МПа;
- кліматичне виконання — для районів із помірним і холодним кліматом;
— маса не більш ніж 1,95 кг.
