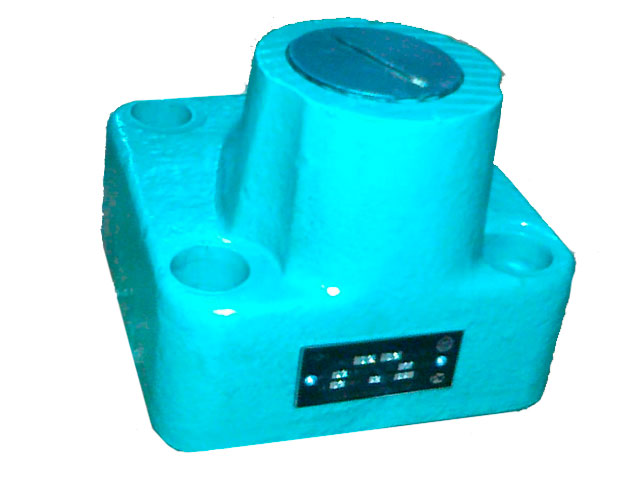

Клапан зворотний 1 МКО 10/20, 1 МКО 10/200 УХЛ4 стикового виготовлення виготовляється для забезпечення в об'ємних гідроприводах вільного потоку робочої рідини в одному напрямку та перекриття потоку у зворотному напрямку. Гідроклапани зворотні 1МКО-10 (20,32)/20 (32) працюють на мінеральних оливах номінальною тонкістю фільтрації не грубше 25 мкм, кінематичною в'язкістю від 10 до 400 мм2.

Умовне позначення клапана 1МКО

     У чавунному корпусі 1 міститься клапан 3, що розділяє канали А і Б. Клапан притискає до сідла 2 пружиною 4. Напрямні отвори клапана 3 ущільнені гумовим кільцем 5 (за ГОСТ 9833-73) і закритим корком 6. Робоча рідина, що нагнітається під тиском у канал Б, підіймає клапан і проходить у порожнину А. У разі зміни напрямку руху потоку робочої рідини через канал А перетікає в надклапанну зону та притискає клапан до сідла, закриваючи прохід рідини в канал Б.
     Ущільнення стикової поверхні клапана здійснюється гумовими ущільнювальними кільцями 7 і 9 (за ГОСТ 9833-73).
     Гідроклапани типу 1МКО встановлюють безпосередньо на гідропанель або на проміжну плиту та закріплюються гвинтами. Під час монтажу гідроклапан типу 1МКО можна розташовувати в горизонтальній, похилій або вертикальній площинах.
     Під час експлуатації гідроклапана зворотного типу 1МКО потрібно стежити за чистотою робочої рідини. Недостатня робоча рідина, затічка на притерті фаски клапана та сідла, викликає порушення герметичності гідроклапану. Перед складанням гідроклапану типу 1МКО всі його деталі необхідно примити та змочити олією.

Основні параметри клапана 1 МКО 10/200 УХЛ4:
— номінальний тиск на вході 20 МПа;
— витрата робочої рідини 40 л/хв;
— приєднання до гідросистеми — стикове;
— вага — не більш ніж 1,2 кг.

Основні параметри клапана 1 МКО 10/320 УХЛ4:
— номінальний тиск на вході 32 МПа;
— витрата робочої рідини 40 л/хв;
— приєднання до гідросистеми — стикове;
— вага — не більш ніж 1,2 кг.
